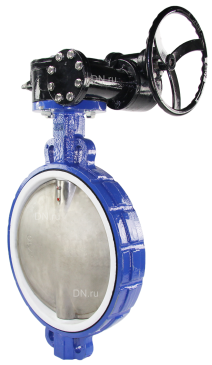

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-R Ду500 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с редуктором

Name: Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-R Ду500 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с редуктором
Brand: DN.ru
Price: 519427 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

О товаре

Артикул: D050-17188

Производитель: DN.ru, Россия

Серия бренда: WBV3432P-2W-Fb-R

Диаметр условный Ду(Dn): 500 мм

Давление условное Ру(Pn): 16 бар

Строительная длина: 127 мм

Температура рабочей среды максимальная: 180 °С

Тип присоединения: межфланцевый

Управление: редуктор

Наличие концевых выключателей: нет

Класс материала корпуса:углеродистая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: PTFE

Класс герметичности: A

Тип ISO-фланца арматуры: F20

Все характеристики

Арт. D050-17188

Низкая цена

519 427 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду40/50 6 139 ₽Ду50 8 182 ₽Ду65 9 725 ₽Ду80 11 416 ₽Ду100 15 917 ₽Ду125 20 415 ₽Ду150 27 354 ₽ду200 35 342 ₽Ду250 65 479 ₽Ду300 83 363 ₽Ду400 219 191 ₽ду500 519 427 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-R Ду500 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с редуктором предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Параметры затвора DN.ru WBV3432P-2W-Fb-R Ду500 Ру16:

Диаметр номинальный DN - 500 мм
Давление номинальное PN - 16 бар
Тип управления - Ручной (рукоятка, редуктор)
Тип присоединения - межфланцевый
Выходной крутящий момент - 1400 Нм
Температура рабочей среды - от -10℃ до 180℃
Цвет затвора - Синий
Наличие блока концевых выключателей - нет
Наличие ручного дублера - есть
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - углеродистая сталь
Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
Тип уплотнения - PTFE
Вес запорной арматуры - 141 кг
Вес - 141 кг
Размер штока, мм - 27х27
Страна производитель затвора - Россия
Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО -Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-R Ду500 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с редуктором

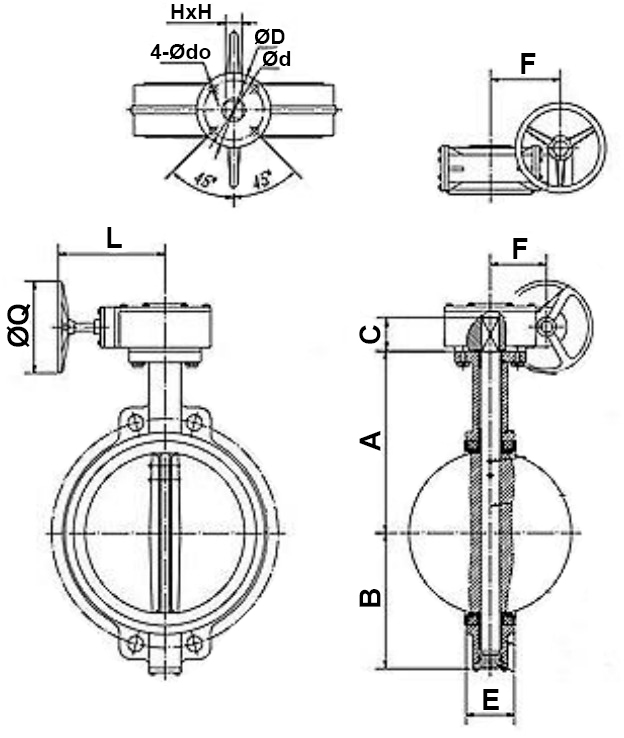

Габаритные и установочные размеры затвора DN.ru WBV3432P-2W-Fb-R Ду500 Ру16:

Q - 285 мм
Dn - 500 мм
H1 - 358 мм
H2 - 480 мм
H3 - 65 мм
L - 127 мм
F - 174 мм
S - 255 мм

Эскиз Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-R Ду500 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с редуктором

Эскиз затвора DN.ru WBV3432P-2W-Fb-R Ду500 Ру16

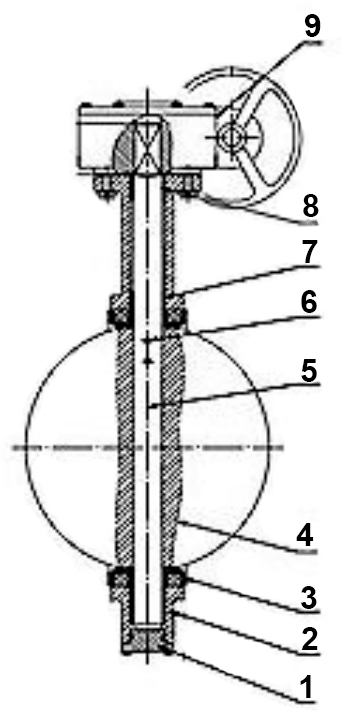

Материалы деталей затвора DN.ru WBV3432P-2W-Fb-R Ду500 Ру16:

№	Наименование	Материал
1	Корпус	Углеродистая сталь WCB
2	Манжета	PTFE
3	Диск	Нержавеющая сталь AISI 316L
4	Шток	Нержавеющая сталь AISI 316L

№	Наименование	Материал
5	Шпилька	Нержавеющая сталь AISI 316L
6	Втулка	Нерж.сталь 420
7	Уплотнительное кольцо	NBR (нитрил)
8	Рукоятка	Углеродистая сталь

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Декларация о соответствии на затворы дисковые поворотные DN.ru

Паспорт на затворы дисковые поворотные DN.ru WBVx32x-2W-Fb-H Ду40-300 Ру16 нержавеющая/углеродистая сталь, межфланцевые

Паспорт на затвор DN.ru WBV3432x-2W-Fb-R Ду400-500 Ру16 с редуктором

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду500, Ру16, тип присоединения - межфланцевый, класс материала корпуса - углеродистая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - PTFE, управление - редуктор

Затворы по выборке: Ду500, Ру16, тип присоединения - межфланцевый, класс материала корпуса - углеродистая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - ptfe, тип управления - Ручной (рукоятка, редуктор), управление - редуктор

Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb-R Ду500 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с редуктором

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3432P-2W-Fb-R

Диаметр условный: 500 мм

Давление условное: 16 бар

Строительная длина: 127 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: редуктор

Класс материала корпуса: углеродистая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: PTFE

Применение: вода, воздух, сточные воды, вода техническая

Вес: 141.00 кг
