Главная
Затворы
с рукояткой или редуктором
DN.ru
WBV3432E-2W-Fb-H
Ду300

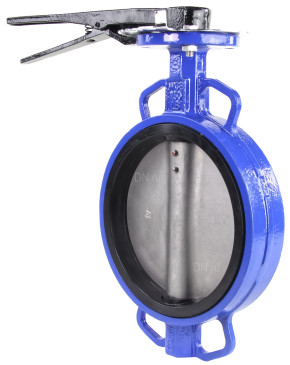

Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb-H Ду300 Ру16, корпус -сталь WCB, диск - сталь 316L, уплотнение - EPDM, с рукояткой в городе Москва

Модификация
О товаре
Артикул: D050-16344
Производитель: DN.ru, Китай
Диаметр: Ду300
Давление номинальное: 16 бар
Материал корпуса: Углеродистая сталь WCB
Материал диска: Нержавеющая сталь AISI 316L
Уплотнение: EPDM
Тип управления: рукоятка
Класс герметичности: A
Тип ISO-фланца арматуры: F10
Все характеристики
Арт. D050-16344
Низкая цена
43 424 на 2024-12-31
₽ $ €  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Для монтажа
шт. необходимо
x Гайка стальная М24 ГОСТ 5915-70 - 45 ₽
x Болт стальной оцинкованный М24х180 ГОСТ 7798-70 - 6 071 ₽
x Фланец ст. Ду300 Ру16 тип 11 ряд 1 исп.В ГОСТ 33259-2015 - 7 064 ₽
Итого за комплект
87 515 ₽
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Отзывы и комментарии
Характеристики

Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb-H Ду300 Ру16, корпус -сталь WCB, диск - сталь 316L, уплотнение - EPDM, с рукояткой предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259)

Параметры затвора DN.ru WCB-316L-EPDM Ду300 Ру16:

  • Диаметр номинальный DN - 300 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - рукоятка
  • Тип присоединения - межфланцевый
  • Наличие пневмораспределителя - нет
  • Выходной крутящий момент - 400 Нм
  • Температура рабочей среды - от -20℃ до 120℃
  • Цвет затвора - Синий
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - нет
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - Углеродистая сталь WCB
  • Материал диска - Нержавеющая сталь AISI 316L
  • Тип уплотнения - EPDM
  • Вес запорной арматуры - 27.15 кг
  • Вес - 27.15 кг
  • Размер штока, мм - 22х22
  • Страна производитель затвора - Китай
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb-H Ду300 Ру16, корпус -сталь WCB, диск - сталь 316L, уплотнение - EPDM, с рукояткой

Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb-H Ду300 Ру16, корпус -сталь WCB, диск - сталь 316L, уплотнение - EPDM, с рукояткой

Габаритные и установочные размеры затвора DN.ru WCB-316L-EPDM Ду300 Ру16:

  • Dn - 300 мм
  • C - 410 мм
  • H1 - 242 мм
  • H2 - 337 мм
  • H3 - 36 мм
  • L - 80 мм
  • N - Th - 4 x 27 мм
Эскиз Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb-H Ду300 Ру16, корпус -сталь WCB, диск - сталь 316L, уплотнение - EPDM, с рукояткой

Эскиз затвора DN.ru WCB-316L-EPDM Ду300 Ру16

Материалы деталей затвора DN.ru WCB-316L-EPDM Ду300 Ру16:
№ Наименование Материал
1 Корпус Углеродистая сталь WCB
2 Манжета EPDM
3 Диск Нержавеющая сталь AISI 316L
4 Шток Нержавеющая сталь AISI 316L
№ Наименование Материал
5 Шпилька Нержавеющая сталь AISI 316L
6 Втулка Нерж.сталь 420
7 Уплотнительное кольцо NBR (нитрил)
8 Рукоятка Углеродистая сталь
Паспорта и сертификаты

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду300, Ру16, тип присоединения - межфланцевый, класс материала корпуса - сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - EPDM, управление - Ручка-рычаг

Затворы по выборке: Ду300, Ру16, тип присоединения - межфланцевый, класс материала корпуса - сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - epdm, тип управления - рукоятка, управление - ручка-рычаг
межфланцевое уплотнение затворов поворотных дисковых
Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb-H Ду300 Ру16, корпус -сталь WCB, диск - сталь 316L, уплотнение - EPDM, с рукояткой
Описание
Производитель: DN.ru, Китай
Присоединение: межфланцевый
Управление: Ручка-рычаг
Диаметр: 300 мм
Давление номинальное: 16 бар
Строительная длина: 80 мм
Материал корпуса: Углеродистая сталь WCB
Материал диска: Нержавеющая сталь AISI 316L
Материал уплотнения: EPDM
Применение: воздух, сточные воды, вода техническая, сжатый воздух, питьевая вода
Температура: 120 °С
Вес: 27.15 кг
Тип затвора: поворотный дисковый
Артикул: D050-16344
Доставим в город Москва:
В наличии:
43 424 ₽ $ €  ?
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный Kvant Ду300 Ру16 межфланцевый EPDM стальной с нержавеющим диском
Затвор дисковый поворотный Kvant Ду300 Ру16 межфланцевый EPDM стальной с нержавеющим диском
Описание
Производитель: Kvant, Россия
Присоединение: межфланцевый
Управление: Ручка-рычаг
Диаметр: 300 мм
Давление номинальное: 16 бар
Строительная длина: 76 мм
Материал корпуса: углеродистая сталь
Материал диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: вода, воздух, слабоагрессивная среда
Температура: 110 °С
Вес: 29.00 кг
Тип затвора: поворотный дисковый
Артикул: D050-03841
Доставим в город Москва:
В наличии:
48 170 ₽ $ €  ?
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
