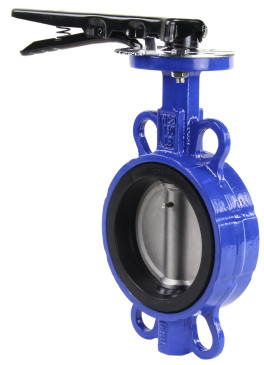

Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb-H Ду100 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - EPDM, с рукояткой, квадрат 11х11, F05

затвор корпус сталь диск нержавеющая сталь
затвор корпус сталь диск нержавеющая сталь
затвор дисковый межфланцевый диск нержавеющая сталь
затвор корпус чугун диск нержавеющая сталь
затвор дисковый межфланцевый нержавеющий диск
межфланцевый затвор диск нержавеющий
затвор дисковый диск нержавеющая сталь
Артикул: D050-16339

Модификация

О товаре

Артикул: D050-16339
Производитель: DN.ru, Россия
Серия бренда: WBV3432E-2W-Fb-H
Диаметр условный Ду(Dn): 100 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 52 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Наличие концевых выключателей: нет
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Класс герметичности: A
Тип ISO-фланца арматуры: F07
Все характеристики
на 2025-12-31
9 475,74
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Параметры затвора DN.ru WBV3432E-2W-Fb-H Ду100 Ру16:

  • Диаметр номинальный DN - 100 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - Ручной (рукоятка, редуктор)
  • Тип присоединения - межфланцевый
  • Выходной крутящий момент - 85 Нм
  • Размер штока - 11х11 мм
  • Тип ISO-фланца арматуры - F07
  • Температура рабочей среды от -20℃ до 120℃
  • Цвет затвора - Синий
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - нет
  • Класс герметичности - "A"
  • Материал корпуса - углеродистая сталь
  • Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
  • Тип уплотнения - EPDM
  • Вес запорной арматуры - 4.1 кг
  • Вес набора - 4.1 кг
  • Страна производитель затвора - Россия
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb-H Ду100 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - EPDM, с рукояткой, квадрат 11х11, F05

Габаритные и установочные размеры затвора DN.ru WBV3432E-2W-Fb-H Ду100 Ру16:

  • DN - 100 мм
  • H1 - 105 мм
  • H2 - 166 мм
  • H3 - 25 мм
  • Dm - 131 мм
  • Dk - 151 мм
  • L - 52 мм
  • ØC - 180 мм
 Эскиз Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb-H Ду100 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - EPDM, с рукояткой, квадрат 11х11, F05

Эскиз затвора DN.ru WBV3432E-2W-Fb-H Ду100 Ру16

Материалы деталей затвора DN.ru WBV3432E-2W-Fb-H Ду100 Ру16:

№ Наименование Материал
1 Корпус сталь WCB (аналог 25Л)
2 Манжета EPDM
3 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6 Втулка EPDM
7 Уплотнительное кольцо EPDM
8 Пластина фиксирующая углеродистая сталь
9 Рукоятка углеродистая сталь
Эскиз Затвор дисковый поворотный DN.ru WBV3432E-2W-Fb-H Ду100 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - EPDM, с рукояткой, квадрат 11х11, F05

Эскиз материалов затвора DN.ru WBV3432E-2W-Fb-H Ду100 Ру16

Аналоги

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду100, Ру16, тип присоединения - межфланцевый, класс материала корпуса - углеродистая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - EPDM , управление - рукоятка
