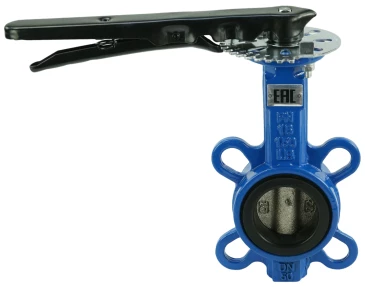

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду80 Ру16 межфланцевый, корпус -чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с рукояткой

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Технические характеристики затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду80 Ру16

• Тип затвора - поворотный дисковый
• Диаметр номинальный DN - 80 мм
• Давление номинальное PN - 16 бар
• Класс материала корпуса - чугун
• Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
• Материал запорного органа - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Тип покрытия - эпоксидный порошок
• Тип присоединения - межфланцевый
• Тип управления - Ручной (рукоятка, редуктор)
• Управление - рукоятка
• Тип ISO фланца арматуры - F05
• Размер вала арматуры (квадрат) - 9х9 мм
• Крутящий момент на валу арматуры - 25 Нм
• Уплотнение - EPDM
• Количество болтовых отверстий на фланце - 4 шт
• Диаметр болтовых отверстий на фланце - 8 мм
• Рабочая среда - вода, воздух, слабоагрессивная среда, нейтральные среды
• Температура рабочей среды, минимальная  - от -20 °C
• Температура рабочей среды, максимальная - до 120 °C
• Температура окружающей среды, минимальная - от -20 °C
• Температура окружающей среды, максимальная - до 100 °C
• Строительная длина - 46 мм
• Климатическое исполнение - УХЛ4
• Способ монтажа - горизонтальный/вертикальный
• Наличие концевых выключателей - нет
• Класс герметичности - A
• Цвет - Синий
• Тип запорного органа - однодисковый
• Модель арматуры - WBV1413E-2W-Fb-H
• Серия - WBV1413E-2W-Fb-H
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 5 лет
• Гарантия - 12 мес.
• Вес - 2.9 кг

Видео затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду80 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду80 Ру16

• H - 160 мм
• H1 - 95 мм
• H2 - 25 мм
• L - 46 мм
• L1 - 210 мм
• Dм - 103 мм
• Dк - 123.5 мм
• DN - 80 мм
• D1 - 74 мм
• D - 50 мм
• S - 9х9 мм
• n - 4 шт
• Количество отверстий присоединительных фланцев трубопровода - 8 шт
• ØF - 8 мм
• Диаметр отверстий присоединительных фланцев трубопровода - 19 мм

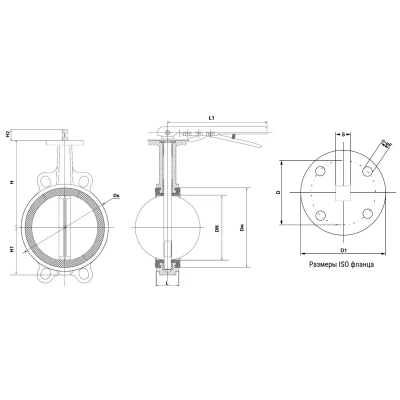

Эскиз габаритов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду80 Ру16

Деталировка затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду80 Ру16

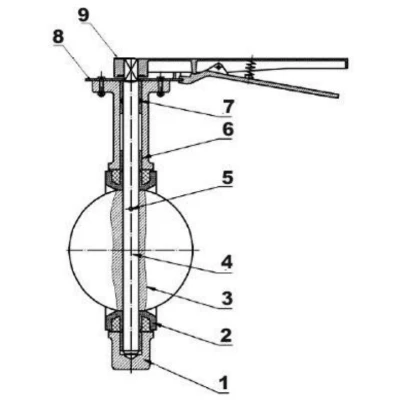

Эскиз материалов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду80 Ру16
