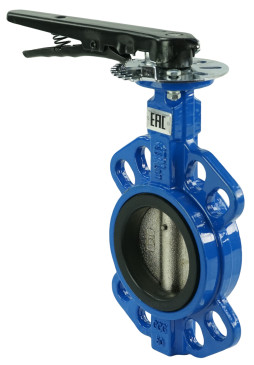

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду100 Ру16 межфланцевый, корпус -чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с рукояткой

Артикул: D050-17255

Модификация

О товаре

Артикул: D050-17255
Производитель: DN.ru, Россия
Серия бренда: WBV1413E-2W-Fb-H
Диаметр условный Ду(Dn): 100 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 52 мм
Температура рабочей среды макс.: 110 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Наличие концевых выключателей: нет
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Класс герметичности: A
Тип ISO-фланца арматуры: F07
Все характеристики
на 2025-12-31
4 448,27
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Затвор дисковый поворотный DN.ru предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Параметры затвора DN.ru WBV1413E-2W-Fb-H Ду100 с рукояткой:

  • Диаметр номинальный DN - 100 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - Ручной (рукоятка, редуктор)
  • Тип присоединения - межфланцевый
  • Выходной крутящий момент - 85 Нм
  • Температура рабочей среды max - до 110 ℃
  • Цвет затвора - Синий
  • Наличие блока концевых выключателей - нет
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7
  • Материал диска - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
  • Тип уплотнения - EPDM
  • Тип ISO фланца - F07
  • Размер штока - 11х11 мм
  • Вес запорной арматуры - 3.8 кг
  • Вес - 3.8 кг
  • Страна производитель затвора - Россия

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду100 Ру16 межфланцевый, корпус -чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с рукояткой

Габаритные и установочные размеры затвора DN.ru WBV1413E-2W-Fb-H Ду100 с рукояткой:

  • Ду - 100 мм
  • A - 180 мм
  • B - 116 мм
  • C - 52 мм (строительная длина)
  • ØD - 131 мм
  • G - 25 мм
  • N - Ød - 4 x 10 мм
  • CH - 11х11 мм
Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду100 Ру16 межфланцевый, корпус -чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с рукояткой

Эскиз затвора DN.ru WBV1413E-2W-Fb-H Ду100 с рукояткой

Материалы деталей затвора DN.ru WBV1413E-2W-Fb-H Ду100:

Деталь Материал
1 Корпус чугун GGG50 (аналог ВЧ50)
2 Манжета EPDM
3 Диск чугун GGG40 (аналог ВЧ40)
4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6 Втулка NBR
7 Уплотнительное кольцо NBR
8 Пластина фиксирующая углеродистая сталь
Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду100 Ру16 межфланцевый, корпус -чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с рукояткой

Эскиз материалов затвора DN.ru WBV1413E-2W-Fb-H Ду100 с рукояткой

Аналоги

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду100, Ру16, тип присоединения - межфланцевый, класс материала корпуса - чугун, класс материала запорного органа - чугун, уплотнение - EPDM, управление - рукоятка
