Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором RDN RQN1-150Z-T24

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором RDN RQN1-150Z-T24
Артикул: D050-31352

Модификация

О товаре

Артикул: D050-31352
Производитель: DN.ru, Россия
Серия бренда: WBV1413E-2W-Fb-H
Диаметр условный Ду(Dn): 40 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 43 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Наличие концевых выключателей: нет
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Класс герметичности: A
Тип ISO-фланца арматуры: F06
Все характеристики
на 2025-12-31
5 419,14
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Технические характеристики затвора дискового поворотного DN.ru WBV1413E-2W-Fb Ду40 Ру16, GGG50/GGG40, EPDM:

  • Тип затвора - поворотный дисковый
  • Модель арматуры - WBV1413E-2W-Fb-H
  • Диаметр - 40 мм
  • Давление номинальное - 16 бар
  • Среда - вода, воздух, слабоагрессивная среда, нейтральные среды
  • Температура рабочей среды - от -20 до +120°C
  • Цвет затвора - Синий
  • Тип присоединения - межфланцевый
  • Управление - редуктор
  • Класс герметичности - A
  • Крутящий момент - 16 Нм
  • Тип ISO-фланца арматуры - F06
  • Квадрат штока - 11х11 мм
  • Срок службы - 5 лет
  • Гарантия - 12 мес.
  • Страна производитель - Россия
  • Вес арматуры - 1.6 кг
  • Общий вес - 3.8 кг
  • Примечание: на горизонтальных трубопроводах не рекомендуется установка вертикально - ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
 Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором RDN RQN1-150Z-T24

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором RDN RQN1-150Z-T24

Технические характеристики редуктора DN.ru RDN RQN1-150Z-T24:

  • Степень защиты корпуса - IP67
  • Температура окружающей среды - от-40 до +120 °C
  • Передаточное отношение редуктора - 24:1
  • Выходной крутящий момент - 150 Нм
  • Тип ISO-фланца редуктора - F05
  • Квадрат штока редуктора - 9х9 мм
  • Вес ручного дублера - 2.2 кг
 редуктор DN.ru RDN RQN1-150Z-T24

редуктор DN.ru RDN RQN1-150Z-T24

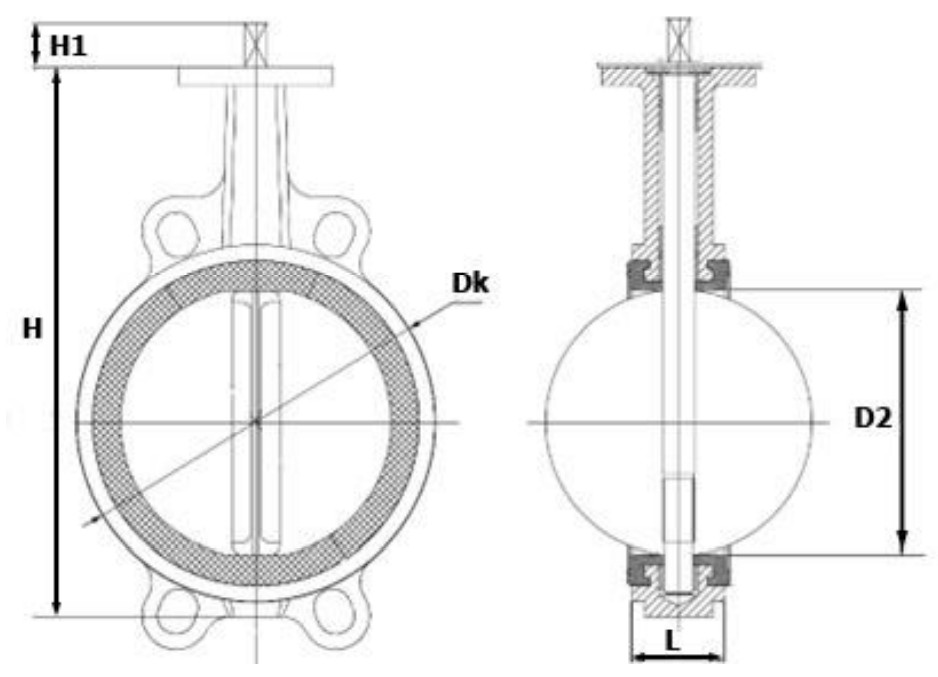

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1413E-2W-Fb Ду40 Ру16, GGG50/GGG40, EPDM:

  • H - 246 мм
  • H1 - 25 мм
  • L - 43 мм
  • ØDk - 88 мм
  • D2 - 50 мм
 Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором RDN RQN1-150Z-T24

Эскиз габаритов затвора дискового поворотного DN.ru WBV1413E-2W-Fb Ду40 Ру16, GGG50/GGG40, EPDM

Габаритные и установочные размеры редуктора DN.ru RDN RQN1-150Z-T24:

  • H - 9 мм
  • G - 120 мм
  • 4M - 8 мм
  • T - 50 мм
  • J - 45 мм
  • B - 130 мм
  • A - 170 мм
  • D - 100 мм
  • ØC - 160 мм
  • ØF - 50 мм
 редуктор DN.ru RDN RQN1-150Z-T24

Эскиз габаритов редуктора DN.ru RDN RQN1-150Z-T24

Материалы деталей затвора дискового поворотного DN.ru WBV1413E-2W-Fb Ду40 Ру16, GGG50/GGG40, EPDM:

№ Деталь Материал
1 Корпус чугун GGG50 (аналог ВЧ50)
2 Манжета EPDM
3 Диск чугун GGG40 (аналог ВЧ40)
4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6 Втулка NBR
7 Уплотнительное кольцо NBR
8 Пластина фиксирующая углеродистая сталь
Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором RDN RQN1-150Z-T24

Эскиз материалов затвора дискового поворотного DN.ru WBV1413E-2W-Fb Ду40 Ру16, GGG50/GGG40, EPDM
