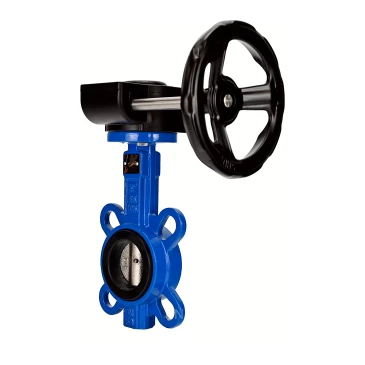

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором HAM RQN1-180Z-T40

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором HAM RQN1-180Z-T40
Артикул: D050-25602

Модификация

О товаре

Артикул: D050-25602
Производитель: DN.ru, Россия
Серия бренда: WBV1413E-2W-Fb-H
Диаметр условный Ду(Dn): 40 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 43 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Наличие концевых выключателей: нет
Класс материала корпуса: чугун
Класс материала диска: чугун
Материал уплотнения: EPDM
Класс герметичности: A
Тип ISO-фланца арматуры: F06
Все характеристики
на 2025-12-31
8 948,65
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Технические характеристики затвора дискового поворотного DN.ru WBV1413E-2W-Fb Ду40 Ру16, GGG50/GGG40, EPDM:

  • Тип затвора - поворотный дисковый
  • Модель арматуры - WBV1413E-2W-Fb-H
  • Диаметр - 40 мм
  • Давление номинальное - 16 бар
  • Среда - вода, воздух, слабоагрессивная среда, нейтральные среды
  • Температура рабочей среды - от -20 до +120°C
  • Цвет затвора - Синий
  • Тип присоединения - межфланцевый
  • Управление - редуктор
  • Класс герметичности - A
  • Крутящий момент - 16 Нм
  • Тип ISO-фланца арматуры - F06
  • Квадрат штока - 11х11 мм
  • Срок службы - 5 лет
  • Гарантия - 12 мес.
  • Страна производитель - Россия
  • Вес арматуры - 1.6 кг
  • Общий вес - 2.8 кг
  • Примечание: на горизонтальных трубопроводах не рекомендуется установка вертикально - ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
 Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором HAM RQN1-180Z-T40

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором HAM RQN1-180Z-T40

Технические характеристики редуктора DN.ru HAM RQN1-180Z-T40:

  • Степень защиты корпуса - IP67
  • Температура окружающей среды - от-30 до +120 °C
  • Передаточное отношение редуктора - 40:1
  • Выходной крутящий момент - 180 Нм
  • Тип ISO-фланца редуктора - F05/F07
  • Квадрат штока редуктора - 17х17 мм
  • Вес ручного дублера - 1.2 кг
 редуктор DN.ru HAM RQN1-180Z-T40

редуктор DN.ru HAM RQN1-180Z-T40

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1413E-2W-Fb Ду40 Ру16, GGG50/GGG40, EPDM:

  • H - 246 мм
  • H1 - 25 мм
  • L - 43 мм
  • ØDk - 88 мм
  • D2 - 50 мм
 Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором HAM RQN1-180Z-T40

Эскиз габаритов затвора дискового поворотного DN.ru WBV1413E-2W-Fb Ду40 Ру16, GGG50/GGG40, EPDM

Габаритные и установочные размеры редуктора DN.ru HAM RQN1-180Z-T40:

  • H - 48 мм
  • G - 140 мм
  • T - 19 мм
  • B - 50 мм
  • A - 115 мм
  • C - 42 мм
  • E - 160 мм
  • D - 80 мм
  • d1 - 20 мм
 редуктор DN.ru HAM RQN1-180Z-T40

Эскиз габаритов редуктора DN.ru HAM RQN1-180Z-T40

Материалы деталей затвора дискового поворотного DN.ru WBV1413E-2W-Fb Ду40 Ру16, GGG50/GGG40, EPDM:

№ Деталь Материал
1 Корпус чугун GGG50 (аналог ВЧ50)
2 Манжета EPDM
3 Диск чугун GGG40 (аналог ВЧ40)
4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6 Втулка NBR
7 Уплотнительное кольцо NBR
8 Пластина фиксирующая углеродистая сталь
Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором HAM RQN1-180Z-T40

Эскиз материалов затвора дискового поворотного DN.ru WBV1413E-2W-Fb Ду40 Ру16, GGG50/GGG40, EPDM

Конструкция редуктора DN.ru HAM RQN1-180Z-T40:

№ Наименование Материал
1 Болт сталь SS304
2 Указатель ABS смола
3 Крышка алюминий
4 Уплотнительное кольцо NBR70
5 Штифт сталь черная
6 Шестерня ковкий чугун
7 Уплотнение NBR70
8 Корпус алюминий
9 Регулировочный болт сталь черная
10 Прокладка сталь SS304
11 Регулировочная гайка сталь SS304
12 Кожух гайки NBR70
13 Подшипник порошковый металл
14 Червячный вал сталь 45
15 Уплотнение NBR70
16 Вал привода сталь SS304
17 Штурвал углеродистая сталь с полиэфирным покрытием
18 Штифт сталь черная
редуктор DN.ru HAM RQN1-180Z-T40

Эскиз редуктора DN.ru HAM RQN1-180Z-T40

Аналоги

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду40, Ру16, тип присоединения - межфланцевый, класс материала корпуса - чугун, класс материала запорного органа - чугун, уплотнение - EPDM , управление - редуктор
