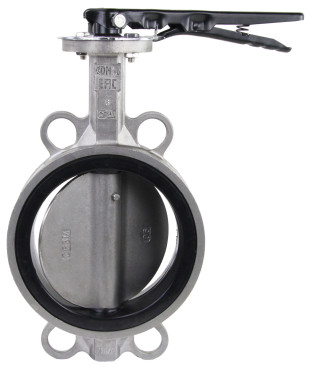

Затвор дисковый поворотный DN.ru WBV3232V-2W-Fb-H Ду150 Ру16, корпус -нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - VITON, с рукояткой, квадрат 14х14, F07

затвор nbr
затвор дисковый nbr
затвор уплотнение nbr
затворы межфланцевые nbr
затворы дисковые поворотные nbr
затвор чугунный nbr
Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
Модификация
О товаре
Артикул: D050-17237
Производитель: DN.ru, Россия
Серия бренда: WBV3432V-2W-Fb-H
Диаметр условный Ду(Dn): 150 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 59 мм
Температура рабочей среды максимальная: 200 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Наличие концевых выключателей: нет
Материал корпуса: Нержавеющая сталь AISI 316L/03Х16Н15М3
Материал диска: Нержавеющая сталь AISI 316L/03Х16Н15М3
Материал уплотнения: Viton
Класс герметичности: A
Тип ISO-фланца арматуры: F07
Все характеристики
Арт. D050-17237
Низкая цена
43 940 на 2024-12-31
$  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Итого за комплект
Цена по запросу
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики

Затвор дисковый поворотный DN.ru WBV3232V-2W-Fb-H предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Параметры затвора дискового DN.ru WBV3232V-2W-Fb-H Ду150:

  • Диаметр номинальный DN - 150 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - Ручной (рукоятка, редуктор)
  • Тип присоединения - межфланцевый
  • Выходной крутящий момент - 86 Нм
  • Температура рабочей среды - от -20℃ до 200℃
  • Цвет затвора - серый
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - нет
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Нержавеющая сталь AISI 316L/03Х16Н15М3
  • Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
  • Тип уплотнения - Viton
  • Вес запорной арматуры - 6.6 кг
  • Вес - 6.6 кг
  • Тип ISO-фланца арматуры - F07
  • Размер штока, мм - 14х14
  • Страна производитель затвора - Россия
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО -Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WBV3232V-2W-Fb-H Ду150 Ру16, корпус -нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - VITON, с рукояткой, квадрат 14х14, F07

Габариты затвора дискового DN.ru WBV3232V-2W-Fb-H Ду150:

  • ØK - 70 мм
  • Dn - 150 мм
  • C - 240 мм
  • H1 - 140 мм
  • H2 - 225 мм
  • H3 - 32 мм
  • L - 59 мм
  • S - 14 мм
  • Длина рукоятки - 280 мм
  • N - Th - 8 x 23 мм
Затвор дисковый поворотный DN.ru WBV3232V-2W-Fb-H Ду150 Ру16, корпус -нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - VITON, с рукояткой,  квадрат 14х14,  F07

Эскиз габариты затвора дискового DN.ru WBV3232V-2W-Fb-H Ду150

Спецификация материалов затвора дискового DN.ru WBV3232V-2W-Fb-H Ду150:

Наименование Материал
Корпус Нержавеющая сталь AISI 316L/03Х16Н15М3
Манжета VITON
Диск Сталь AISI316L (03Х17Н14М3)
Шток Сталь AISI316L (03Х17Н14М3)
Шпилька Сталь AISI316L (03Х17Н14М3)
Втулка PTFE
Уплотнительное кольцо Нитрил NBR
Пластина, Рукоятка Углеродистая сталь

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду150, Ру16, тип присоединения - межфланцевый, класс материала корпуса - нержавеющая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - Viton, управление - рукоятка

Затворы по выборке: Ду150, Ру16, тип присоединения - межфланцевый, класс материала корпуса - нержавеющая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - viton, тип управления - Ручной (рукоятка, редуктор), управление - рукоятка
Затвор дисковый поворотный Kvant Ду150 Ру16, тип присоединения - межфланцевый, уплотнение - VITON, корпус - нержавеющая сталь, диск - нержавеющая сталь
Затвор дисковый поворотный Kvant Ду150 Ру16, тип присоединения - межфланцевый, уплотнение - VITON, корпус - нержавеющая сталь, диск - нержавеющая сталь
Описание
Производитель: Kvant, Россия
Тип затвора: поворотный дисковый
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 53 мм
Температура рабочей среды макс.: 200 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Материал корпуса: нержавеющая сталь
Материал диска: нержавеющая сталь
Материал уплотнения: Viton
Применение: воздух, слабоагрессивная среда, вода техническая
Вес: 8.60 кг
Категория: Затворы с рукояткой
Артикул: D050-13534
Доставим в город Москва:
В наличии:
42 127 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
затвор nbr
Затвор дисковый поворотный DN.ru WBV3232V-2W-Fb-H Ду150 Ру16, корпус -нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - VITON, с рукояткой, квадрат 14х14, F07
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3432V-2W-Fb-H
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 59 мм
Температура рабочей среды макс.: 200 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Материал корпуса: Нержавеющая сталь AISI 316L/03Х16Н15М3
Материал диска: Нержавеющая сталь AISI 316L/03Х16Н15М3
Материал уплотнения: Viton
Применение: воздух, масла, топливо, пластичные смазки, животные жиры
Вес: 6.60 кг
Категория: Затворы с рукояткой
Артикул: D050-17237
Доставим в город Москва:
В наличии:
43 940 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV3232V-2W-Fb Ду150 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - Vitonс рукояткой, с двумя концевыми датчиками LS-103 250В и кронштейном для крепления концевых выключателей
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3232V-2W-Fb
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 59 мм
Температура рабочей среды макс.: 200 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Материал корпуса: Нержавеющая сталь AISI 316L/03Х16Н15М3
Материал диска: Нержавеющая сталь AISI 316L/03Х16Н15М3
Материал уплотнения: Viton
Применение: воздух, масла, топливо, пластичные смазки, животные жиры
Вес: 8.00 кг
Категория: Затворы с рукояткой
Артикул: D050-32514
Доставим в город Москва:
В наличии:
46 601 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду150 Ру16, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, межфланцевый, с рукояткой, с ISO-фланцем F07, квадрат 14х14
Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду150 Ру16, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, межфланцевый, с рукояткой, с ISO-фланцем F07, квадрат 14х14
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3131V-2W-Fb-H
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 200 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Материал корпуса: Нержавеющая сталь AISI/SS 304/08Х18Н10
Материал диска: Нержавеющая сталь AISI/SS 304/08Х18Н10
Материал уплотнения: Viton
Применение: воздух, пар, масла, топливо, пластичные смазки, животные жиры
Вес: 6.60 кг
Категория: Затворы с рукояткой
Артикул: D050-23776
Доставим в город Москва:
В наличии:
50 330 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду150 Ру16, нержавеющая сталь 304, уплотнение - VITON, с рукояткой, двумя концевыми датчиками LS-103 250В и кронштейном для крепления концевых выключателей
Затвор дисковый поворотный DN.ru WBV3131V-2W-Fb-H Ду150 Ру16, нержавеющая сталь 304, уплотнение - VITON, с рукояткой, двумя концевыми датчиками LS-103 250В и кронштейном для крепления концевых выключателей
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3131V-2W-Fb-H
Диаметр условный: 150 мм
Давление условное: 16 бар
Строительная длина: 56 мм
Температура рабочей среды макс.: 200 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Материал корпуса: Нержавеющая сталь AISI/SS 304/08Х18Н10
Материал диска: Нержавеющая сталь AISI/SS 304/08Х18Н10
Материал уплотнения: Viton
Применение: воздух, пар, масла, топливо, пластичные смазки, животные жиры
Вес: 7.30 кг
Категория: Затворы с рукояткой
Артикул: D050-41213
Доставим в город Москва:
В наличии:
52 990 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
