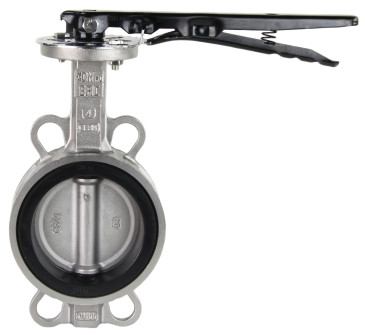

Затвор дисковый поворотный DN.ru WBV3232V-2W-Fb-H Ду100 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - VITON, с рукояткой, квадрат 11х11, F05

затвор корпус сталь диск нержавеющая сталь
затвор корпус сталь диск нержавеющая сталь
затвор дисковый поворотный межфланцевый нержавеющий
затвор дисковый корпус нержавеющая сталь
затвор корпус чугун диск нержавеющая сталь
затвор поворотный нержавеющий корпус
затвор фланцевый нержавеющий
Артикул: D050-17235

Модификация

О товаре

Артикул: D050-17235
Производитель: DN.ru, Россия
Серия бренда: WBV3432V-2W-Fb-H
Диаметр условный Ду(Dn): 100 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 52 мм
Температура рабочей среды макс.: 200 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Наличие концевых выключателей: нет
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: Viton
Класс герметичности: A
Тип ISO-фланца арматуры: F07
Все характеристики
на 2025-12-31
55 484,22
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Затвор дисковый поворотный DN.ru WBV3232V-2W-Fb-H предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Параметры затвора DN.ru WBV3432V-2W-Fb-H Ду100 Ру16:

  • Диаметр номинальный DN - 100 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - Ручной (рукоятка, редуктор)
  • Тип присоединения - межфланцевый
  • Выходной крутящий момент - 59 Нм
  • Размер штока - 11х11 мм
  • Тип ISO-фланца арматуры - F07
  • Температура рабочей среды от -20℃ до 200℃
  • Цвет затвора - серый
  • Наличие блока концевых выключателей - нет
  • Класс герметичности - "A"
  • Материал корпуса - Нержавеющая сталь AISI 316L/03Х16Н15М3
  • Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
  • Тип уплотнения - Viton
  • Вес запорной арматуры - 4.1 кг
  • Вес набора - 4.1 кг
  • Страна производитель затвора - Россия
  • Примечание - на горизонтальных трубопроводах не рекомендуется установка вертикально - ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WBV3232V-2W-Fb-H Ду100 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - VITON, с рукояткой, квадрат 11х11, F05

Габаритные и установочные размеры затвора DN.ru WBV3432V-2W-Fb-H Ду100 Ру16:

  • DN - 100 мм
  • H1 - 107 мм
  • H2 - 165 мм
  • H3 - 25 мм
  • Dm - 131 мм
  • Dk - 151 мм
  • L - 52 мм
  • ØC - 180 мм
 Эскиз Затвор дисковый поворотный DN.ru WBV3232V-2W-Fb-H Ду100 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - VITON, с рукояткой, квадрат 11х11, F05

Эскиз затвора DN.ru WBV3432V-2W-Fb-H Ду100 Ру16

Материалы деталей затвора DN.ru WBV3432V-2W-Fb-H Ду100 Ру16:

№ Наименование Материал
1 Корпус нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
2 Манжета Viton
3 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6 Втулка EPDM
7 Уплотнительное кольцо EPDM
8 Пластина фиксирующая углеродистая сталь
9 Рукоятка углеродистая сталь
Эскиз Затвор дисковый поворотный DN.ru WBV3232V-2W-Fb-H Ду100 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - VITON, с рукояткой, квадрат 11х11, F05

Эскиз материалов затвора DN.ru WBV3432V-2W-Fb-H Ду100 Ру16

Аналоги

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду100, Ру16, тип присоединения - межфланцевый, класс материала корпуса - нержавеющая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - Viton , управление - рукоятка
