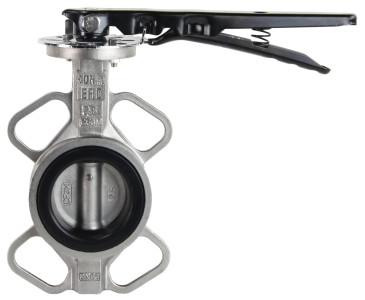

Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду65 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 9х9, F05

затвор дисковый поворотный нержавеющая сталь
затвор дисковый поворотный нержавеющая сталь
затвор межфланцевый нержавеющий
затвор диск нержавеющая сталь
поворотный затвор из нержавеющей стали
затвор дисковый межфланцевый нержавеющий
затвор дисковый диск нержавеющая сталь
Артикул: D050-16327

Модификация

О товаре

Артикул: D050-16327
Производитель: DN.ru, Россия
Серия бренда: WBV3232N-2W-Fb-H
Диаметр условный Ду(Dn): 65 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 46 мм
Температура рабочей среды макс.: 85 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Наличие концевых выключателей: нет
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Класс герметичности: A
Тип ISO-фланца арматуры: F05
Все характеристики
на 2025-12-31
14 593,27
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное

Характеристики

Параметры затвора DN.ru WBV3232N-2W-Fb-H Ду65 Ру16:

  • Диаметр номинальный DN - 65 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - Ручной (рукоятка, редуктор)
  • Тип присоединения - межфланцевый
  • Выходной крутящий момент - 30 Нм
  • Размер штока - 9х9 мм
  • Тип ISO-фланца арматуры - F05
  • Температура рабочей среды от -20℃ до 85℃
  • Цвет затвора - серый
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - нет
  • Класс герметичности - "A"
  • Материал корпуса - Нержавеющая сталь AISI 316L/03Х16Н15М3
  • Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
  • Тип уплотнения - NBR
  • Вес запорной арматуры - 2.3 кг
  • Вес набора - 2.3 кг
  • Страна производитель затвора - Россия
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду65 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 9х9, F05

Габаритные и установочные размеры затвора DN.ru WBV3232N-2W-Fb-H Ду65 Ру16:

  • DN - 65 мм
  • H1 - 72 мм
  • H2 - 133 мм
  • H3 - 25 мм
  • Dm - 85 мм
  • Dk - 103 мм
  • L - 46 мм
  • ØC - 145 мм
 Эскиз Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду65 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 9х9, F05

Эскиз затвора DN.ru WBV3232N-2W-Fb-H Ду65 Ру16

Материалы деталей затвора DN.ru WBV3232N-2W-Fb-H Ду65 Ру16:

№ Наименование Материал
1 Корпус нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
2 Манжета NBR
3 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6 Втулка EPDM
7 Уплотнительное кольцо EPDM
8 Пластина фиксирующая углеродистая сталь
9 Рукоятка углеродистая сталь
Эскиз Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду65 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 9х9, F05

Эскиз материалов затвора DN.ru WBV3232N-2W-Fb-H Ду65 Ру16

Аналоги

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду65, Ру16, тип присоединения - межфланцевый, класс материала корпуса - нержавеющая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - NBR , управление - рукоятка
