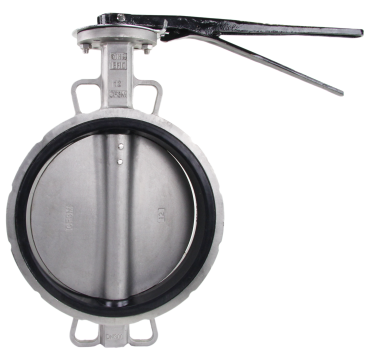

Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду300 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 22х22, F12

Name: Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду300 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 22х22, F12
Brand: DN.ru
Price: 126057 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D050-16334

Производитель: DN.ru, Россия

Серия бренда: WBV3232N-2W-Fb-H

Диаметр условный Ду(Dn): 300 мм

Давление условное Ру(Pn): 16 бар

Строительная длина: 80 мм

Температура рабочей среды максимальная: 85 °С

Тип присоединения: межфланцевый

Управление: рукоятка

Наличие концевых выключателей: нет

Класс материала корпуса:нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Класс герметичности: A

Тип ISO-фланца арматуры: F12

Все характеристики

Арт. D050-16334

Низкая цена

126 057 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду40 11 533 ₽Ду50 11 580 ₽Ду65 13 882 ₽Ду80 15 197 ₽Ду100 22 020 ₽Ду125 30 909 ₽Ду150 36 109 ₽ду200 59 266 ₽Ду250 83 848 ₽Ду300 126 057 ₽

Для монтажа

шт. необходимо

x Болт стальной оцинкованный М24х180 ГОСТ 7798-70 - Цена по запросу

x Гайка стальная М24 (0,123 кг/шт) шестигранная весовая DIN 934 (5915/5927) - 304 ₽

x Фланец воротниковый Россия Ду300 Ру16 корпус - сталь 20, тип 11, ряд 1, исполнение В, ГОСТ 33259-2015 - 7 146 ₽

Итого за комплект

Цена по запросу

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Затвор дисковый поворотный DN.ru предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Параметры затвора DN.ru WBV3232N-2W-Fb-H Ду300

Диаметр номинальный DN - 300 мм
Давление номинальное PN - 16 бар
Тип управления - Ручной (рукоятка, редуктор)
Тип присоединения - межфланцевый
Выходной крутящий момент - 420 Нм
Температура рабочей среды - от -20℃ до 85℃
Цвет затвора - серый
Наличие блока концевых выключателей - нет
Наличие ручного дублера - нет
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - Нержавеющая сталь AISI 316L/03Х16Н15М3
Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
Тип уплотнения - NBR
Вес запорной арматуры - 27.8 кг
Вес - 27.8 кг
Размер штока, мм - 22х22
Страна производитель затвора - Россия
Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду300 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 22х22, F12

Габаритные и установочные размеры затвора DN.ru WBV3232N-2W-Fb-H Ду300:

DN - 300 мм
H1 - 242 мм
H2 - 337 мм
H3 - 36 мм
Dм - 340 мм
Dк - 375 мм
L - 80 мм
S - 22 мм
ØK - 125 мм
ØC - 410 мм
n - Ød - 4 - 27 мм

Эскиз Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду300 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 22х22, F12

Эскиз затвора DN.ru WBV3232N-2W-Fb-H Ду300

Материалы деталей затвора DN.ru WBV3232N-2W-Fb-H Ду300:

№	Наименование	Материал
1	Корпус	Нержавеющая сталь AISI 316L
2	Манжета	NBR (нитрил)
3	Диск	Нержавеющая сталь AISI 316L
4	Шток	Нержавеющая сталь AISI 316L

№	Наименование	Материал
5	Шпилька	Нержавеющая сталь AISI 316L
6	Втулка	Нерж.сталь 420
7	Уплотнительное кольцо	NBR (нитрил)
8	Рукоятка	Углеродистая сталь

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Декларация о соответствии на затворы дисковые поворотные DN.ru

Паспорт на затворы дисковые поворотные DN.ru WBVx32x-2W-Fb-H Ду40-300 Ру16 нержавеющая/углеродистая сталь, межфланцевые

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду300, Ру16, тип присоединения - межфланцевый, класс материала корпуса - нержавеющая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - NBR, управление - рукоятка

Затворы по выборке: Ду300, Ру16, тип присоединения - межфланцевый, класс материала корпуса - нержавеющая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - nbr, тип управления - Ручной (рукоятка, редуктор), управление - рукоятка

Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду300 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 22х22, F12

Описание

Производитель: DN.ru, Россия

Тип затвора: поворотный дисковый

Серия бренда: WBV3232N-2W-Fb-H

Диаметр условный: 300 мм

Давление условное: 16 бар

Строительная длина: 80 мм

Температура рабочей среды макс.: 85 °С

Тип присоединения: межфланцевый

Управление: рукоятка

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: NBR

Применение: вода, воздух, сточные воды, вода техническая

Вес: 27.80 кг

Категория: Затворы с рукояткой

Артикул: D050-16334
