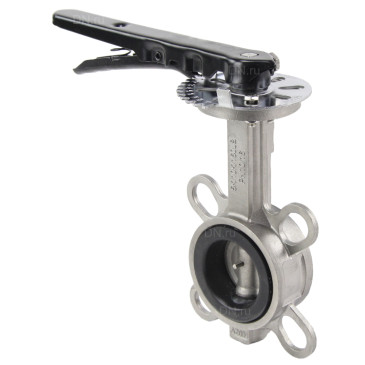

Name: Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, с рукояткой, квадрат 9х9, F05
Brand: DN.ru
SKU: D050-16305
Price: 11430.79 RUB
Availability: InStock
Rating: 4.9 (7 reviews)

Артикул: D050-16305

Внешний вид товара, цвет, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D050-16305

Бренд: DN.ru

Страна производитель: Россия

Серия бренда: WBV3232E-2W-Fb-H

Диаметр условный Ду(Dn): 40 мм

Давление условное Ру(Pn): 16 бар

Строительная длина: 43 мм

Температура рабочей среды макс.: 120 °С

Тип присоединения: межфланцевый

Управление: рукоятка

Наличие концевых выключателей: нет

Класс материала корпуса: нержавеющая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: EPDM

Класс герметичности: A

Тип ISO-фланца арматуры: F05

Все характеристики

на 2026-12-31

11 430,79

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

В избранное

Бесплатная доставка до ТК

Сертифицированный товар

Другие диаметры:

Для монтажа

шт.

необходимо:

Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927)

10,98 ₽

Болт стальной М16х100 шестигранный, класс прочности 5.8 ГОСТ 7798-70 / DIN 931 (кол-во в упаковке 8шт)

61 ₽

Фланец воротниковый Россия Ду40 Ру16 корпус - сталь 20, тип 11, ряд 1, исполнение В, ГОСТ 33259-2015

736,27 ₽

Итого

1 760,46 ₽

Характеристики
Паспорта и сертификаты
Аналоги
Доставка

Характеристики

Параметры затвора DN.ru WBV3232E-2W-Fb-H Ду40 Ру16:

Диаметр номинальный DN - 40 мм
Давление номинальное PN - 16 бар
Тип управления - Ручной (рукоятка, редуктор)
Тип присоединения - межфланцевый
Бренд - DN.ru
Класс материала корпуса - нержавеющая сталь
Выходной крутящий момент - 16 Нм
Размер штока - 9х9 мм
Тип ISO-фланца арматуры - F05
Температура рабочей среды от -20℃ до 120℃
Цвет затвора - серый
Наличие блока концевых выключателей - нет
Наличие ручного дублера - нет
Класс герметичности - "A"
Материал корпуса - Нержавеющая сталь AISI 316L/03Х16Н15М3
Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
Тип уплотнения - EPDM
Вес запорной арматуры - 2 кг
Вес набора - 2 кг
Страна производитель затвора - Россия
Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО -Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, с рукояткой, квадрат 9х9, F05

Габаритные и установочные размеры затвора DN.ru WBV3232E-2W-Fb-H Ду40 Ру16:

DN - 40 мм
Диаметр проходного сечения - 50 мм
H1 - 62 мм
H2 - 126 мм
H3 - 25 мм
Dm - 73 мм
Dk - 90 мм
L - 43 мм
ØC - 125 мм

Эскиз Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду40 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, с рукояткой, квадрат 9х9, F05

Эскиз затвора DN.ru WBV3232E-2W-Fb-H Ду40 Ру16

Материалы деталей затвора DN.ru WBV3232E-2W-Fb-H Ду40 Ру16:

№	Наименование	Материал
1	Корпус	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
2	Манжета	EPDM
3	Диск	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
4	Шток	нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13)
5	Шпилька	нержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
6	Втулка	EPDM
7	Уплотнительное кольцо	EPDM
8	Пластина фиксирующая	углеродистая сталь
9	Рукоятка	углеродистая сталь
