Главная
Затворы
с рукояткой или редуктором
DN.ru
WBV3232E-2W-Fb-H
Ду200

Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду200 Ру16, корпус -сталь 316L, диск - сталь 316L, уплотнение - EPDM, с рукояткой в городе Москва

Модификация
О товаре
Артикул: D050-16312
Производитель: DN.ru, Китай
Диаметр: Ду200
Давление номинальное: 16 бар
Материал корпуса: нержавеющая сталь aisi 316l
Материал диска: Нержавеющая сталь AISI 316L
Уплотнение: EPDM
Тип управления: рукоятка
Класс герметичности: A
Тип ISO-фланца арматуры: F10
Все характеристики
Арт. D050-16312
Низкая цена
49 892 на 2024-12-31
₽ $ €  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Для монтажа
шт. необходимо
x Гайка стальная М20 ГОСТ 5915-70 - 37 ₽
x Фланец ст. Ду200 Ру16 ГОСТ 33259-2015 - 3 488 ₽
x Болт стальной оцинкованный М20х150 ГОСТ 7798-70 - 5 594 ₽
Итого за комплект
74 545 ₽
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Отзывы и комментарии
Характеристики

Затвор дисковый поворотный DN.ru предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Параметры затвора DN.ru 316L-316L-EPDM Ду200

  • Диаметр номинальный DN - 200 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - рукоятка
  • Тип присоединения - межфланцевый
  • Наличие пневмораспределителя - нет
  • Выходной крутящий момент - 300 Нм
  • Температура рабочей среды - от -20℃ до 120℃
  • Цвет затвора - серый
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - нет
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - нержавеющая сталь aisi 316l
  • Материал диска - Нержавеющая сталь AISI 316L
  • Тип уплотнения - EPDM
  • Вес запорной арматуры - 11.51 кг
  • Вес - 11.51 кг
  • Размер штока, мм - 17х17
  • Страна производитель затвора - Китай
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

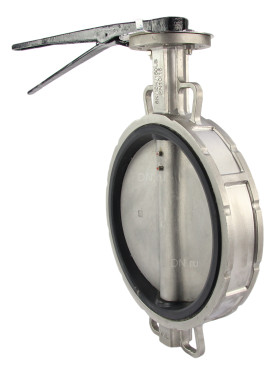

Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду200 Ру16, корпус -сталь 316L, диск - сталь 316L, уплотнение - EPDM, с рукояткой

Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду200 Ру16, корпус -сталь 316L, диск - сталь 316L, уплотнение - EPDM, с рукояткой

Габаритные и установочные размеры затвора DN.ru 316L-316L-EPDM Ду200:

  • Dn - 200 мм
  • C - 295 мм
  • H1 - 177 мм
  • H2 - 260 мм
  • H3 - 36 мм
  • L - 64 мм
  • N - Th - 4 x 23 мм
Эскиз Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду200 Ру16, корпус -сталь 316L, диск - сталь 316L, уплотнение - EPDM, с рукояткой

Эскиз затвора DN.ru 316L-316L-EPDM Ду200

Материалы деталей затвора DN.ru 316L-316L-EPDM Ду200:
№ Наименование Материал
1 Корпус Нержавеющая сталь AISI 316L
2 Манжета EPDM
3 Диск Нержавеющая сталь AISI 316L
4 Шток Нержавеющая сталь AISI 316L
№ Наименование Материал
5 Шпилька Нержавеющая сталь AISI 316L
6 Втулка Нерж.сталь 420
7 Уплотнительное кольцо NBR (нитрил)
8 Рукоятка Углеродистая сталь
Паспорта и сертификаты

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду200, Ру16, тип присоединения - межфланцевый, класс материала корпуса - нержавеющая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - EPDM, управление - Ручка-рычаг

Затворы по выборке: Ду200, Ру16, тип присоединения - межфланцевый, класс материала корпуса - нержавеющая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - epdm, тип управления - рукоятка, управление - ручка-рычаг
затвор дн.ру
Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду200 Ру16, корпус -сталь 316L, диск - сталь 316L, уплотнение - EPDM, с рукояткой
Описание
Производитель: DN.ru, Китай
Присоединение: межфланцевый
Управление: Ручка-рычаг
Диаметр: 200 мм
Давление номинальное: 16 бар
Строительная длина: 64 мм
Материал корпуса: нержавеющая сталь aisi 316l
Материал диска: Нержавеющая сталь AISI 316L
Материал уплотнения: EPDM
Применение: воздух, сточные воды, вода техническая, сжатый воздух, питьевая вода
Температура: 120 °С
Вес: 11.51 кг
Тип затвора: поворотный дисковый
Артикул: D050-16312
Доставим в город Москва:
В наличии:
49 892 ₽ $ €  ?
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный Kvant Ду200 Ру16, тип присоединения - межфланцевый, уплотнение - EPDM, корпус - нержавеющая сталь, диск - нержавеющая сталь
Затвор дисковый поворотный Kvant Ду200 Ру16, тип присоединения - межфланцевый, уплотнение - EPDM, корпус - нержавеющая сталь, диск - нержавеющая сталь
Описание
Производитель: Kvant, Россия
Присоединение: межфланцевый
Управление: Ручка-рычаг
Диаметр: 200 мм
Давление номинальное: 16 бар
Строительная длина: 61 мм
Материал корпуса: нержавеющая сталь
Материал диска: нержавеющая сталь
Материал уплотнения: EPDM
Применение: воздух, слабоагрессивная среда, вода техническая
Температура: 110 °С
Вес: 14.50 кг
Тип затвора: поворотный дисковый
Артикул: D050-13562
Доставим в город Москва:
В наличии:
44 030 ₽ $ €  ?
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный ПИК-993-MP1 Ду200 Ру16 межфланцевый с ручкой, уплотнение EPDM
Затвор дисковый поворотный ПИК-993-MP1 Ду200 Ру16 межфланцевый с ручкой, уплотнение EPDM
Описание
Производитель: ПИК АРМА, Россия
Присоединение: межфланцевый
Управление: Ручка-рычаг
Диаметр: 200 мм
Давление номинальное: 16 бар
Строительная длина: 60 мм
Материал корпуса: нержавеющая сталь AISI 316
Материал диска: нержавеющая сталь AISI 316
Материал уплотнения: EPDM
Применение: воздух, щелочи
Температура: 120 °С
Вес: 13.20 кг
Тип затвора: поворотный дисковый
Артикул: D050-04796
Доставим в город Москва:
В наличии:
52 701 ₽ $ €  ?
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
