Кран шаровой DN.ru BV4242E-FP-GRM-ISO применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV4242E-FP-GRM-ISO возможна в системы, транспортирующие жидкие и газообразные среды (вода, воздух, сточные воды, нейтральные среды), неагрессивные к материалам крана.
Электроприводы четвертьоборотные DN.ru QT-N-EM-B1-220VAC-У1-DAR gander предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.
|
Технические параметры кранов шаровых DN.ru BV4242E-FP-GRM-ISO c электроприводом QT-N-EM-B1-220VAC-У1-DAR gander:
| Наименование |
Значение |
| Тип устройства крана |
двухходовой |
| Применение |
водоснабжение, теплоснабжение, пароснабжение |
| Рабочая среда |
вода, воздух, сточные воды, нейтральные среды |
| Присоединение к трубопроводу |
муфтовый (резьбовой) |
| Водоразборный |
нет |
| Тип проходного сечения |
полнопроходной |
| Класс герметичности |
A по ГОСТ 9544 |
| Тип управления |
С электроприводом |
| Присоединение |
клеевое |
| Управление |
электропривод 220В |
| Средний срок службы, лет |
10 |
| Гарантия, г. |
12 |
| Страна производитель |
Россия |
|

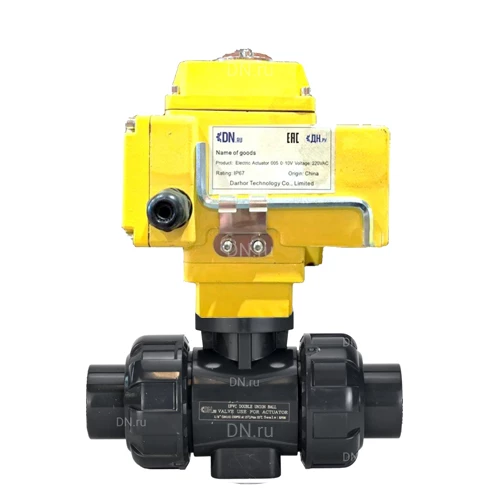

Краны шаровые DN.ru BV4242E-FP-GRM-ISO Дн65-100 Ру10 полнопроходные, клеевые с разборным муфтовым соединением, корпус - UPVC (НПВХ), шар - UPVC (НПВХ), уплотнение - EPDM, с электроприводом четвертьоборотным DN.ru QT-N-EM-B1-220VAC-У1-DAR gander
|
Габариты и размеры кранов шаровых DN.ru BV4242E-FP-GRM-ISO c элетроприводом QT-N-EM-B1-220VAC-У1-DAR gander:
| Dn |
L, мм |
D, мм |
L1, мм |
F, мм |
| 65 |
279 |
153 |
161 |
130 |
| 80 |
307 |
175 |
161 |
130 |
| 100 |
354 |
194 |
161 |
130 |
|
Эскиз кранов шаровых DN.ru BV4242E-FP-GRM-ISO c элетроприводом QT-N-EM-B1-220VAC-У1-DAR gander |
Таблица деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO:
| № п/п |
Наименование детали |
Материал |
| 1 |
Корпус |
UPVC (НПВХ - непластифицированный поливинилхлорид) |
| 2 |
Шар |
UPVC (НПВХ - непластифицированный поливинилхлорид) |
| 3/4/5/6 |
Кольцевые уплотнения |
EPDM |
| 7 |
Шток |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
|
Эскиз деталей и материалов кранов шаровых DN.ru BV4242E-FP-GRM-ISO |
Технические параметры электропривода DN.ru QT-N-EM-B1-220VAC-У1-DAR gander:
| Наименование |
Значение |
| Модель |
QT-N-EM-B1-220VAC-У1-DAR gander |
| Давление управления, бар |
2 ÷ 8 |
| Наличие ручного дублера |
есть |
|

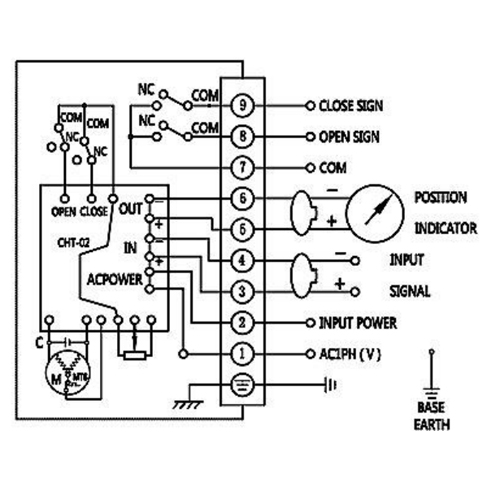

Схема подключения электропривода DN.ru QT-N-EM-B1-220VAC-У1-DAR gander
|
Таблица деталей и материалов электропривода DN.ru QT-N-EM-B1-220VAC-У1-DAR gander:
| № п/п |
Наименование деталей |
| 1 |
Выходной вал |
| 2 |
Кабельный замок |
| 3 |
Механический ограничитель |
| 4 |
Ручной дублер |
| 5 |
Корпус |
| 6 |
Модульный бокс |
| 7 |
Крышка |
| 8 |
Смотровое стекло |
| 9 |
Защита от пыли |
|
Эскиз деталей и материалов электроопривода DN.ru QT-N-EM-B1-220VAC-У1-DAR gander |
