Главная
Затворы
с рукояткой или редуктором
DN.ru
WBV3432V-2W-Fb-H
Ду50

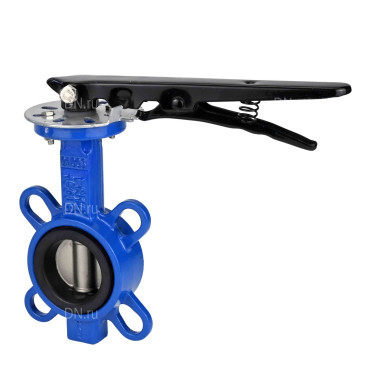

Затвор дисковый поворотный DN.ru WBV3432V-2W-Fb-H Ду50 Ру16, корпус -сталь WCB, диск - сталь 316L, уплотнение - VITON, с рукояткой в городе Москва

Модификация
О товаре
Артикул: D050-17241
Производитель: DN.ru, Китай
Диаметр: Ду50
Давление номинальное: 16 бар
Материал корпуса: Углеродистая сталь WCB
Материал диска: нержавеющая сталь aisi 316l
Уплотнение: Viton
Тип управления: рукоятка
Класс герметичности: A
Тип ISO-фланца арматуры: F05
Все характеристики
Арт. D050-17241
Низкая цена
6 849 на 2024-12-31
₽ $ €  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Для монтажа
шт. необходимо
x Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927) - 26 ₽
x Болт стальной М16х120 ГОСТ 7798-70 - 54 ₽
x Фланец ст. Ду50 Ру16 тип 11 ряд 1 исп.В ГОСТ 33259-2015 - 614 ₽
Итого за комплект
1 550 ₽
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Отзывы и комментарии
Характеристики

Затвор дисковый поворотный DN.ru WBV3432V-2W-Fb-H предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Параметры затвора дискового DN.ru WBV3432V-2W-Fb-H Ду50:

  • Диаметр номинальный DN - 50 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - рукоятка
  • Тип присоединения - межфланцевый
  • Наличие пневмораспределителя - нет
  • Выходной крутящий момент - 23 Нм
  • Температура рабочей среды - от -20℃ до 200℃
  • Цвет затвора - серый
  • Наличие блока концевых выключателей - нет
  • Наличие ручного дублера - нет
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Углеродистая сталь WCB
  • Материал диска - нержавеющая сталь aisi 316l
  • Тип уплотнения - Viton
  • Вес - 2 кг
  • Тип ISO-фланца арматуры - F05
  • Размер штока, мм - 9х9
  • Страна производитель затвора - Китай
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО -Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
Затвор дисковый поворотный DN.ru WBV3432V-2W-Fb-H Ду50 Ру16, корпус -сталь WCB, диск - сталь 316L, уплотнение - VITON, с рукояткой

Затвор дисковый поворотный DN.ru WBV3432V-2W-Fb-H Ду50 Ру16, корпус -сталь WCB, диск - сталь 316L, уплотнение - VITON, с рукояткой

Габариты затвора дискового DN.ru WBV3432V-2W-Fb-H Ду50:

  • ØK - 50 мм
  • Dn - 50 мм
  • C - 125 мм
  • H1 - 76 мм
  • H2 - 162 мм
  • H3 - 32 мм
  • L - 45 мм
  • S - 9 мм
  • Длина рукоятки - 240 мм
  • N - Th - 4 x 18 мм
Затвор дисковый поворотный DN.ru WBV3432V-2W-Fb-H Ду50 Ру16, корпус -сталь WCB, диск - сталь 316L, уплотнение - VITON, с рукояткой

Эскиз габариты затвора дискового DN.ru WBV3432V-2W-Fb-H Ду50

Спецификация материалов затвора дискового DN.ru WBV3432V-2W-Fb-H Ду50:

Наименование Материал
Корпус Углеродистая сталь WCB
Манжета VITON
Диск Сталь AISI316L (03Х17Н14М3)
Шток Сталь AISI316L (03Х17Н14М3)
Шпилька Сталь AISI316L (03Х17Н14М3)
Втулка PTFE
Уплотнительное кольцо Нитрил NBR
Пластина, Рукоятка Углеродистая сталь
Паспорта и сертификаты

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду50, Ру16, тип присоединения - межфланцевый, класс материала корпуса - сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - Viton, управление - Ручка-рычаг

Затворы по выборке: Ду50, Ру16, тип присоединения - межфланцевый, класс материала корпуса - сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - viton, тип управления - рукоятка, управление - ручка-рычаг
Затвор дисковый поворотный DN.ru WBV3432V-2W-Fb-H Ду50 Ру16, корпус -сталь WCB, диск - сталь 316L, уплотнение - VITON, с рукояткой
Затвор дисковый поворотный DN.ru WBV3432V-2W-Fb-H Ду50 Ру16, корпус -сталь WCB, диск - сталь 316L, уплотнение - VITON, с рукояткой
Описание
Производитель: DN.ru, Китай
Присоединение: межфланцевый
Управление: Ручка-рычаг
Диаметр: 50 мм
Давление номинальное: 16 бар
Строительная длина: 45 мм
Материал корпуса: Углеродистая сталь WCB
Материал диска: нержавеющая сталь aisi 316l
Материал уплотнения: Viton
Применение: масла, топливо, горячий воздух, пластичные смазки, животные жиры
Температура: 200 °С
Вес: 2.00 кг
Тип затвора: поворотный дисковый
Артикул: D050-17241
Доставим в город Москва:
В наличии:
6 849 ₽ $ €  ?
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Затвор дисковый поворотный DN.ru WCB-316L-VITON Ду50 Ру16, корпус - углеродистая сталь WCB, диск - Нержавеющая сталь AISI 316L, уплотнение - VITON, с ручкой, с двумя концевыми датчиками LS-103 250В и кронштейном для крепления концевых выключателей
Описание
Производитель: DN.ru, Китай
Присоединение: межфланцевый
Управление: Ручка-рычаг
Диаметр: 50 мм
Давление номинальное: 16 бар
Строительная длина: 45 мм
Материал корпуса: Углеродистая сталь WCB
Материал диска: нержавеющая сталь aisi 316l
Материал уплотнения: Viton
Применение: масла, топливо, горячий воздух, пластичные смазки, животные жиры
Температура: 200 °С
Вес: 3.40 кг
Тип затвора: поворотный дисковый
Артикул: D050-13696
Доставим в город Москва:
В наличии:
9 397 ₽ $ €  ?
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
- Доставка

Как получить груз в

Условия доставки:

Мы осуществляем доставку по Москве, Московской области, и другим регионам Российской Федерации.

Доставка по г.Москва (в пределах МКАД) и МО осуществляется собственным транспортом или курьером.

Доставка в другие регионы осуществляется при помощи транспортных компаний (СДЕК, Деловые линии, Байкал Сервис).

Самовывоз. Вы сможете самостоятельно забрать заказ оформив самовывоз с нашего склада или пункта выдачи заказов.
