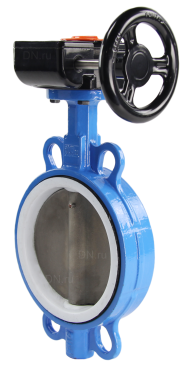

Затвор дисковый поворотный DN.ru WCB-316L-PTFE Ду100 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с редуктором Pro-Gear X-21-W-200

Name: Затвор дисковый поворотный DN.ru WCB-316L-PTFE Ду100 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с редуктором Pro-Gear X-21-W-200
Brand: DN.ru
Price: 21040 RUB
Availability: InStock

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.

Модификация

О товаре

Артикул: D050-02261

Производитель: DN.ru, Россия

Серия бренда: WCB-316L-PTFE

Диаметр условный Ду(Dn): 100 мм

Давление условное Ру(Pn): 16 бар

Строительная длина: 55 мм

Температура рабочей среды макс.: 180 °С

Тип присоединения: межфланцевый

Управление: редуктор

Наличие концевых выключателей: нет

Класс материала корпуса: углеродистая сталь

Класс материала диска: нержавеющая сталь

Материал уплотнения: PTFE

Класс герметичности: A

Тип ISO-фланца арматуры: F05

Все характеристики

Арт. D050-02261

Низкая цена

21 040 на 2024-12-31

₽ $ €

Запросить остатки

Доставка в город Москва

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие диаметры:

Ду40 11 712 ₽Ду50 13 661 ₽Ду65 15 133 ₽Ду80 16 746 ₽Ду100 21 040 ₽Ду125 25 331 ₽Ду150 33 170 ₽ду200 40 791 ₽Ду250 69 540 ₽Ду300 89 040 ₽

Для монтажа

шт. необходимо

x Гайка стальная М16 (0,038 кг/шт) шестигранная штучная DIN 934 (5915/5927) - 13 ₽

x Болт стальной оцинкованный М16х130 ГОСТ 7798-70 - 70 ₽

x Фланец воротниковый Россия Ду100 Ру16 корпус - сталь 20, тип 11, ряд 1, исполнение В, ГОСТ 33259-2015 - 1 463 ₽

Итого за комплект

3 585 ₽

Характеристики

Паспорта и сертификаты

Аналоги

Доставка

Характеристики

Современные высококачественные затворы DN.ru WCB-316L-PTFE находят своё применение как в системах горячего и холодного водоснабжения гражданских и промышленных объектов, так и на технологических линиях с повышенными требованиями к применяемому оборудованию.
Благодаря материалу корпуса углеродистая сталь и материалу диска Нержавеющая сталь AISI 316L/03Х16Н15М3 сфера применения затворов расширяется вплоть до агрессивных сред. Материал уплотнения PTFE позволяет сохранять работоспособность затворов до температур +180°C.
Наличие в комплекте редуктора Pro-Gear позволяет уменьшить прилагаемые усилия для открытия или закрытия затвора. Четвертьоборотные редукторы Pro-Gear выполнены литьем алюминия под давлением, поэтому они очень легкие, но при этом прочные, надёжные и технологичные. Все модели этой серии отличаются высококачественными подшипниками и качественным защитным покрытием.
Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Общие характеристики затвора
DN.ru WCB-316L-PTFE Ду100
с редуктором Pro-Gear

Диаметр номинальный DN - 100 мм
Давление номинальное PN - 16 бар
Тип управления - Ручной (рукоятка, редуктор)
Тип присоединения - межфланцевый
Выходной крутящий момент - 80 Нм
Температура рабочей среды - от -10℃ до 180℃
Цвет затвора - Синий
Степень защиты корпуса IP - 67
Наличие блока концевых выключателей - нет
Класс герметичности по ГОСТ 54808-2011 - "A"
Материал корпуса - углеродистая сталь
Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
Тип уплотнения - PTFE
Вес запорной арматуры - 4.1 кг
Вес привода - 0.93 кг
Вес - 5.03 кг
Размер штока, мм - 11х11
Страна производитель затвора - Россия
Страна производитель привода - Россия
Примечание - на горизонтальных трубопроводах не рекомендуется установка вертикально - ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WCB-316L-PTFE Ду100 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFE, с редуктором Pro-Gear X-21-W-200

Затвор дисковый поворотный
DN.ru WCB-316L-PTFE
с редуктором Pro-Gear

Установочные размеры затвора
DN.ru WCB-316L-PTFE Ду100
с редуктором Pro-Gear

Dy - 100 мм
L (строительная длина) - 55 мм
A - 200 мм
B - 114 мм
C - 51.25 мм
F - 118 мм
D1 - 180 мм
Количество и диаметр болтовых отверстий на одном фланце - 4 x Ø18 мм
○ Тип ISO фланца арматуры - F05
Размер вала арматуры квадрат - 11х11 мм

Эскиз затвора DN.ru WCB-316L-PTFE с редуктором Pro-Gear X-21-W-200

Материалы деталей затвора DN.ru WCB-316L-PTFE:

№	Наименование	Материал
1	Корпус	углеродистая сталь
2	Манжета	PTFE
3	Диск	Нержавеющая сталь AISI 316L
4	Шток	Нержавеющая сталь AISI 316L

№	Наименование	Материал
5	Шпилька	Нержавеющая сталь AISI 316L
6	Втулка	PTFE
7	Уплотнительное кольцо	NBR (нитрил)
8	Рукоятка	Углеродистая сталь

Характеристики редуктора Pro-Gear

Тип редуктора - Четвертьоборотный
Крутящий момент на выходе - 200 Нм
Угол поворота - 90°
Передаточное отношение редуктора - 40:1
Диаметр штурвала - 200 мм
Тип ISO фланца арматуры - F05, F07
Степень защиты корпуса - IP67
Наличие концевых выключателей - нет
Вес - 0.93 кг

Взрыв-схема редуктора Pro-Gear X-21-W-200

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru

Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru

Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru

Декларация о соответствии на затворы дисковые поворотные DN.ru

Паспорт на затворы DN.ru дисковые поворотные с рукояткой Ду40-300 Ру16, уплотнение - EPDM, PTFE, NBR

Паспорт на редуктор Pro-Gear серии X
