Затвор дисковый поворотный DN.ru WBV3131E-2W-W-H Ду150 Ру10, пищевая нержавеющая сталь 304, уплотнение - EPDM, под приварку, с рукояткой

Затвор дисковый поворотный DN.ru WBV3131E-2W-W-H Ду150 Ру10, пищевая нержавеющая сталь 304, уплотнение - EPDM, под приварку, с рукояткой
Артикул: D050-91365

Модификация

О товаре

Артикул: D050-91365
Бренд: DN.ru
Страна производитель: Россия
Серия бренда: WBV3131E-2W-W-H
Диаметр условный Ду(Dn): 150 мм
Давление условное Ру(Pn): 10 бар
Строительная длина: 90 мм
Температура рабочей среды макс.: 135 °С
Тип присоединения: под приварку
Управление: рукоятка
Наличие концевых выключателей: нет
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Класс герметичности: A
Все характеристики
на 2026-12-31
55 806,46
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар

Характеристики

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.

Технические характеристики затвора дискового поворотного DN.ru WBV3131E-2W-W-H Ду150 Ру10

  • Тип затвора - поворотный дисковый
  • Диаметр номинальный DN - 150 мм
  • Давление номинальное PN - 10 бар
  • Класс материала корпуса - нержавеющая сталь
  • Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
  • Тип присоединения - под приварку
  • Тип управления - Ручной (рукоятка, редуктор)
  • Управление - рукоятка
  • Размер вала арматуры (квадрат) - 12x12 мм
  • Крутящий момент на валу арматуры - 35 Нм
  • Уплотнение - EPDM
  • Рабочая среда - вода, щелочи, спирт
  • Температура рабочей среды, минимальная  - от -20 °C
  • Температура рабочей среды, максимальная - до 135 °C
  • Область применения - Пищевая промышленность
  • Строительная длина - 90 мм
  • Пропускная способность, Kv - 600 м3/ч
  • Наличие концевых выключателей - нет
  • Класс герметичности - A
  • Цвет - серый
  • Пищевой затвор - Да
  • Тип запорного органа - однодисковый
  • Модель арматуры - WBV3131E-2W-W-H
  • Серия - WBV3131E-2W-W-H
  • Бренд - DN.ru
  • Страна производитель - Россия
  • Гарантия - 12 мес.
  • Вес - 6.8 кг
Затвор дисковый поворотный DN.ru WBV3131E-2W-W-H Ду150 Ру10, пищевая нержавеющая сталь 304, уплотнение - EPDM, под приварку, с рукояткой

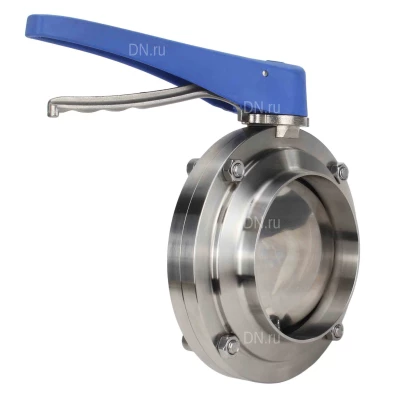

Изображение затвора дискового поворотного DN.ru WBV3131E-2W-W-H Ду150 Ру10

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3131E-2W-W-H Ду150 Ру10

  • D - 154 мм
  • t - 2 мм
  • D1 - 215 мм
  • A - 90 мм
  • H - 146 мм
  • J - 210 мм
  • K - 12х12 мм
Затвор дисковый поворотный DN.ru WBV3131E-2W-W-H Ду150 Ру10, пищевая нержавеющая сталь 304, уплотнение - EPDM, под приварку, с рукояткой

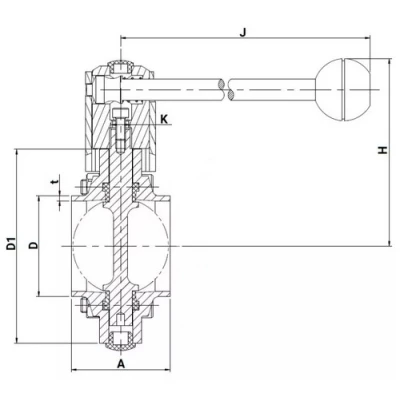

Эскиз габаритов затвора дискового поворотного DN.ru WBV3131E-2W-W-H Ду150 Ру10

Деталировка затвора дискового поворотного DN.ru WBV3131E-2W-W-H Ду150 Ру10

№НаименованиеМатериал
1Корпуснержавеющая сталь AISI 304 (аналог 08Х18Н10)
2Поворотный узелнержавеющая сталь AISI 304 (аналог 08Х18Н10)
3Дискнержавеющая сталь AISI 304 (аналог 08Х18Н10)
4Седловое уплотнениеEPDM
5Гайканержавеющая сталь A2-70 (аналог 08Х18Н10)
6Болтнержавеющая сталь A2-70 (аналог 08Х18Н10)
7Пробкапластик ABS
8Рукояткапластик полиамид
Затвор дисковый поворотный DN.ru WBV3131E-2W-W-H Ду150 Ру10, пищевая нержавеющая сталь 304, уплотнение - EPDM, под приварку, с рукояткой

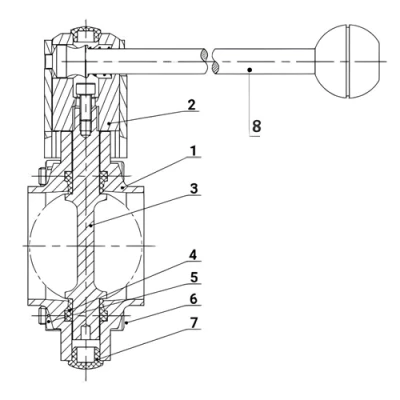

Эскиз материалов затвора дискового поворотного DN.ru WBV3131E-2W-W-H Ду150 Ру10
