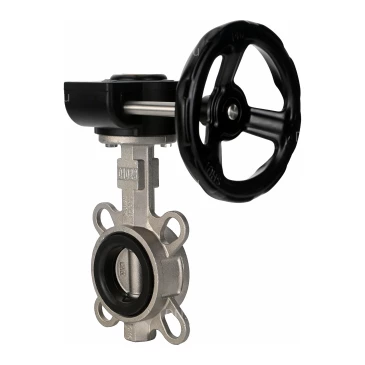

Затвор дисковый поворотный DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - EPDM, с редуктором DN.ru HAM RQN3-540Z-T36

Затвор дисковый поворотный DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - EPDM, с редуктором DN.ru HAM RQN3-540Z-T36
Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
Модификация
О товаре
Артикул: D050-41165
Производитель: DN.ru, Россия
Серия бренда: WBV3131E-2W-Fb-H
Диаметр условный Ду(Dn): 200 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 60 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: редуктор
Наличие концевых выключателей: нет
Класс материала корпуса: нержавеющая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Класс герметичности: A
Тип ISO-фланца арматуры: F10
Все характеристики
Арт. D050-41165
Низкая цена
44 992 на 2024-12-31
$  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Итого за комплект
Цена по запросу
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики
Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.
Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.
Редуктор DN.ru HAM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками.

Технические характеристики затвора дискового поворотного DN.ru WBV3131E-2W-Fb Ду200 Ру16, нержавеющая сталь 304, EPDM:

  • Тип затвора - поворотный дисковый
  • Модель арматуры - WBV3131E-2W-Fb-H
  • Диаметр - 200 мм
  • Давление номинальное - 16 бар
  • Среда - вода, воздух, нейтральные среды
  • Температура рабочей среды - от -20 до +120°C
  • Применение - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
  • Цвет затвора - серый
  • Тип присоединения - межфланцевый
  • Управление - редуктор
  • Класс герметичности - A
  • Крутящий момент - 330 Нм
  • Тип ISO-фланца арматуры - F10
  • Квадрат штока - 17х17 мм
  • Срок службы - 10 лет
  • Гарантия - 12 мес.
  • Страна производитель - Россия
  • Вес - 11.5 кг
  • Примечание: На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
Затвор дисковый поворотный DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - EPDM, с редуктором DN.ru HAM RQN3-540Z-T36

Затвор дисковый поворотный DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - EPDM, с редуктором DN.ru HAM RQN3-540Z-T36

Технические характеристики редуктора DN.ru HAM RQN3-540Z-T36:

  • Степень защиты корпуса - IP67
  • Рабочая температура редуктора - от-30 до +120 °C
  • Передаточное отношение редуктора - 36:1
  • Выходной крутящий момент - 540 Нм
  • Тип ISO-фланца редуктора - F07/F10
  • Квадрат штока редуктора - 17х17/19х19/22х22 мм
  • Вес ручного дублера - 2.8 кг
редуктор DN.ru HAM RQN3-540Z-T36

редуктор DN.ru HAM RQN3-540Z-T36

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3131E-2W-Fb Ду200 Ру16, нержавеющая сталь 304, EPDM:

  • A - 166 мм
  • B - 246.5 мм
  • C - 60 мм
  • PCD - 295 мм
  • ØD - 23 мм
  • H - 370 мм
  • Q - 15°
Затвор дисковый поворотный DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - EPDM, с редуктором DN.ru HAM RQN3-540Z-T36

Эскиз габаритов затвора дискового поворотного DN.ru WBV3131E-2W-Fb Ду200 Ру16, нержавеющая сталь 304, EPDM

Габаритные и установочные размеры редуктора DN.ru HAM RQN3-540Z-T36:

  • H - 58 мм
  • G - 250 мм
  • T - 18 мм
  • B - 65 мм
  • A - 150 мм
  • C - 60 мм
  • E - 215 мм
  • D - 120 мм
  • d1 - 20 мм
редуктор DN.ru HAM RQN3-540Z-T36

Эскиз габаритов редуктора DN.ru HAM RQN3-540Z-T36

Материалы деталей затвора дискового поворотного DN.ru WBV3131E-2W-Fb Ду200 Ру16, нержавеющая сталь 304, EPDM:

Наименование детали Материал
1 Корпус нержавеющая сталь 304
2 Диск нержавеющая сталь 304
3 Седловое уплотнение EPDM
4 Шток нержавеющая сталь SS 416
5 Рукоятка углеродистая сталь
Затвор дисковый поворотный DN.ru WBV3131E-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - EPDM, с редуктором DN.ru HAM RQN3-540Z-T36

Эскиз материалов затвора дискового поворотного DN.ru WBV3131E-2W-Fb Ду200 Ру16, нержавеющая сталь 304, EPDM

Конструкция редуктора DN.ru HAM RQN3-540Z-T36:

Наименование Материал
1 Болт сталь SS304
2 Указатель ABS смола
3 Крышка алюминий
4 Уплотнительное кольцо NBR70
5 Штифт сталь черная
6 Шестерня ковкий чугун
7 Уплотнение NBR70
8 Корпус алюминий
9 Регулировочный болт сталь черная
10 Прокладка сталь SS304
11 Регулировочная гайка сталь SS304
12 Кожух гайки NBR70
13 Подшипник порошковый металл
14 Червячный вал сталь 45
15 Уплотнение NBR70
16 Вал привода сталь SS304
17 Штурвал углеродистая сталь с полиэфирным покрытием
18 Штифт сталь черная
редуктор DN.ru HAM RQN3-540Z-T36

Эскиз редуктора DN.ru HAM RQN3-540Z-T36
