Затвор дисковый поворотный DN.ru WBV3432P-2W-Fb Ду150 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - PTFEс рукояткой, с двумя концевыми датчиками LS-103 250В и кронштейном для крепления концевых выключателей

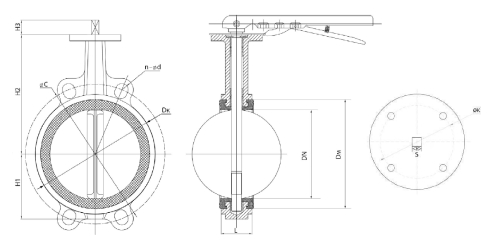

• DN - 150 мм
• H1 - 140 мм
• H2 - 397 мм
• H3 - 32 мм
• Dм - 184 мм
• Dк - 205 мм
• L - 59 мм
• S - 14 мм
• ØK - 70 мм
• ØC - 240 мм
• n - Ød - 4 - 23 мм

Основные параметры концевых датчиков DN.ru LS-103:

• Бренд - DN.ru
• Страна производитель - Китай
• Материал корпуса - Пластик
• Номинальное напряжение - 250 В
• Максимальный коммутируемый ток - 6 А
• Контактное сопротивление (начальное значение) - 25 МОм
• Конфигурация контактов - Н/З + Н/О мгновенного действия
• Движение головной части - линейное (плунжер)
• Диэлектрическая прочность:
  • 1000В переменного тока, 50/60Гц в течение 1 минуты между клеммами одного и того же устройства
  • 1500В переменного тока, 50/60Гц в течение 1 минуты между токоведущими и нетоковедущими металлическими деталями
  • 1500В переменного тока, 50/60Гц в течение 1 минуты между каждой клеммой и «землей»
• Механическая стойкость - 10 000 000 операций
• Электрическая стойкость - 500 000 (250В/10А) операций
• Скорость операций - 0,005 ÷ 0,5 м/с
• Температура окружающей среды - от -5°C до 65°C
• Допустимая влажность - 95%
• Степень защиты корпуса - IP64
• Возможное повышение температуры выключателя по сравнению с температурой окружающей среды - 30°C
• Стандарт - EN50041, EN50047, IEC337-1, VDE0660
• Кабельный ввод - 12 мм

Весо-габаритные параметры концевых датчиков DN.ru LS-103:

• A - 30 мм
• B - 30 мм
• c - 53 мм
• D - 30.5 мм
• E - 24 мм
• Вес - 0.7 кг
