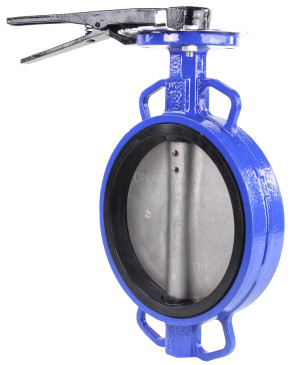

Затвор дисковый поворотный DN.ru WBV3432N-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 17х17, F10

уплотнения затворов
уплотнение дискового затвора
затвор дисковый уплотнение epdm
материалы уплотнения затворов
затвор дисковый с уплотнением межфланцевый
типы уплотнений затворов
Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
Модификация
О товаре
Артикул: D050-16362
Производитель: DN.ru, Россия
Серия бренда: WBV3432N-2W-Fb-H
Диаметр условный Ду(Dn): 200 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 64 мм
Температура рабочей среды макс.: 85 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Наличие концевых выключателей: нет
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Класс герметичности: A
Тип ISO-фланца арматуры: F10
Все характеристики
Арт. D050-16362
Низкая цена
25 901 на 2024-12-31
$  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Итого за комплект
Цена по запросу
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики

Затвор дисковый поворотный DN.ru предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.

Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Параметры затвора DN.ru WBV3432N-2W-Fb-H Ду200

  • Диаметр номинальный DN - 200 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - Ручной (рукоятка, редуктор)
  • Тип присоединения - межфланцевый
  • Выходной крутящий момент - 220 Нм
  • Температура рабочей среды - от -20℃ до 85℃
  • Цвет затвора - Синий
  • Наличие блока концевых выключателей - нет
  • Класс герметичности по ГОСТ 54808-2011 - "A"
  • Материал корпуса - углеродистая сталь
  • Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
  • Тип уплотнения - NBR
  • Вес запорной арматуры - 11.5 кг
  • Вес - 11.5 кг
  • Размер штока, мм - 17х17
  • Страна производитель затвора - Россия
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.
Затвор дисковый поворотный DN.ru WBV3432N-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 17х17, F10

Затвор дисковый поворотный DN.ru WBV3432N-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 17х17, F10

Габаритные и установочные размеры затвора DN.ru WBV3432N-2W-Fb-H Ду200:

  • DN - 200 мм
  • H1 - 177 мм
  • H2 - 260 мм
  • H3 - 36 мм
  • Dм - 234 мм
  • Dк - 255 мм
  • L - 64 мм
  • S - 17 мм
  • ØK - 102 мм
  • ØC - 295 мм
  • n - Ød - 4 - 23 мм
Затвор дисковый поворотный DN.ru WBV3432N-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 17х17, F10

Эскиз затвора DN.ru WBV3432N-2W-Fb-H Ду200

Материалы деталей затвора DN.ru WBV3432N-2W-Fb-H Ду200:

Наименование Материал
1 Корпус Углеродистая сталь WCB
2 Манжета NBR (нитрил)
3 Диск Нержавеющая сталь AISI 316L
4 Шток Нержавеющая сталь AISI 316L
Наименование Материал
5 Шпилька Нержавеющая сталь AISI 316L
6 Втулка Нерж.сталь 420
7 Уплотнительное кольцо NBR (нитрил)
8 Рукоятка Углеродистая сталь

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду200, Ру16, тип присоединения - межфланцевый, класс материала корпуса - углеродистая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - NBR, управление - рукоятка

Затворы по выборке: Ду200, Ру16, тип присоединения - межфланцевый, класс материала корпуса - углеродистая сталь, класс материала запорного органа - нержавеющая сталь, уплотнение - nbr, тип управления - Ручной (рукоятка, редуктор), управление - рукоятка
уплотнения затворов
Затвор дисковый поворотный DN.ru WBV3432N-2W-Fb-H Ду200 Ру16 межфланцевый, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 17х17, F10
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV3432N-2W-Fb-H
Диаметр условный: 200 мм
Давление условное: 16 бар
Строительная длина: 64 мм
Температура рабочей среды макс.: 85 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: углеродистая сталь
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Применение: вода, воздух, сточные воды, вода техническая
Вес: 11.50 кг
