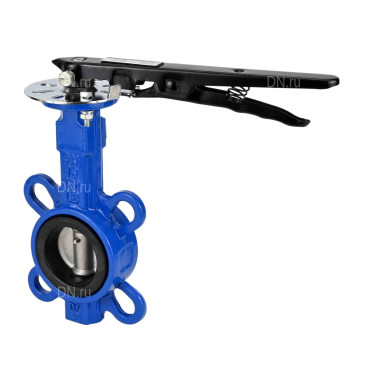

Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду100 Ру16 межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 11х11, F05

Внешний вид товара, размеры, количество и параметры монтажных элементов зависят от выбранных характеристик конкретного товара и могут отличаться от изображения на сайте.
Модификация
О товаре
Артикул: D050-17275
Производитель: DN.ru, Россия
Серия бренда: WBV1132N-2W-Fb-H
Диаметр условный Ду(Dn): 100 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 52 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Наличие концевых выключателей: нет
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Тип ISO-фланца арматуры: F07
Все характеристики
Арт. D050-17275
Низкая цена
7 395 на 2025-12-31
$  ?
Запросить остатки
Доставка в город Москва ?
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Характеристики
Паспорта и сертификаты
Аналоги
Доставка
Характеристики

Технические параметры затвора DN.ru WBV1132N-2W-Fb-H Ду100 Ру16

  • Диаметр номинальный DN - 100 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - Ручной (рукоятка, редуктор)
  • Тип присоединения - межфланцевый
  • Выходной крутящий момент - 67.8 Нм
  • Температура рабочей среды - от -20℃ до 120℃
  • Наличие блока концевых выключателей - нет
  • Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250
  • Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
  • Тип уплотнения - NBR
  • Вес - 4.12 кг
  • Тип ISO-фланца арматуры - F07
  • Размер штока, мм - 11х11
  • Страна производитель затвора - Россия
  • Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО -Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду100 Ру16

Габаритные и установочные размеры затвора DN.ru WBV1132N-2W-Fb-H Ду100 Ру16

  • DN - 100 мм
  • A - 191 мм
  • B - 112 мм
  • C - 28 мм
  • E - 52 мм
  • L - 264 мм
  • D - 90 мм
  • d - 70 мм
  • do - 10 мм
  • HxH - 11х11 мм
Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду100 Ру16 межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 11х11, F05

Эскиз затвора DN.ru WBV1132N-2W-Fb-H Ду100 Ру16

Материалы деталей затвора DN.ru WBV1132N-2W-Fb-H Ду100 Ру16

№ п/п Наименование детали Материал
1 Корпус чугун GG25
2 Седловое уплотнение NBR
3 Диск нержавеющая сталь 316L
4 Шток SS AISI 416
5 Штифт SS AISI 420
6 Втулка PTFE
7 Уплотнительное кольцо NBR
8 Пластина углеродистая сталь
9 Рукоятка ковкое железо
Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду100 Ру16 межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 11х11, F05

Эскиз деталировки затвора DN.ru WBV1132N-2W-Fb-H Ду100 Ру16

График сравнения цен аналогичных затворов*. При клике на точку графика получите развернутую информацию.

*Затворы подобраны по следующим параметрам: Ду100, Ру16, тип присоединения - межфланцевый, класс материала корпуса - чугун, класс материала запорного органа - нержавеющая сталь, уплотнение - NBR, управление - рукоятка

Затворы по выборке: Ду100, Ру16, тип присоединения - межфланцевый, класс материала корпуса - чугун, класс материала запорного органа - нержавеющая сталь, уплотнение - nbr, тип управления - Ручной (рукоятка, редуктор), управление - рукоятка
Затвор дисковый поворотный DN.ru WBV1132N-2W-Fb-H Ду100 Ру16 межфланцевый, корпус - чугун GG25, диск - нержавеющая сталь 316L, уплотнение - NBR, с рукояткой, квадрат 11х11, F05
Описание
Производитель: DN.ru, Россия
Тип затвора: поворотный дисковый
Серия бренда: WBV1132N-2W-Fb-H
Диаметр условный: 100 мм
Давление условное: 16 бар
Строительная длина: 52 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Класс материала корпуса: чугун
Класс материала диска: нержавеющая сталь
Материал уплотнения: NBR
Применение: вода, масла, углеводороды, нейтральные среды, животные жиры
Вес: 4.12 кг
Категория: Затворы с рукояткой
