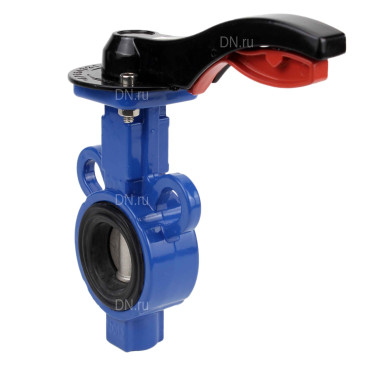

Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, межфланцевый, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с ISO-фланцем и рукояткой

Артикул: D050-17291

О товаре

Артикул: D050-17291
Бренд: DN.ru
Страна производитель: Россия
Серия бренда: WBV0232E-2W-Fb-ISO-H
Диаметр условный Ду(Dn): 25 мм
Давление условное Ру(Pn): 16 бар
Строительная длина: 36 мм
Температура рабочей среды макс.: 120 °С
Тип присоединения: межфланцевый
Управление: рукоятка
Наличие концевых выключателей: нет
Класс материала корпуса: Алюминиевый сплав
Класс материала диска: нержавеющая сталь
Материал уплотнения: EPDM
Тип ISO-фланца арматуры: F05
Все характеристики
на 2026-12-31
7 473,72
  • $
  • €
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар
Другие диаметры:
Ду25/32
7 473,72 ₽

Характеристики

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки или штурвала редуктора против часовой стрелки, закрытие по часовой стрелке.

Технические характеристики затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

  • Тип затвора - поворотный дисковый
  • Диаметр номинальный DN - 25 мм
  • Давление номинальное PN - 16 бар
  • Класс материала корпуса - Алюминиевый сплав
  • Материал корпуса - Алюминиевый сплав
  • Материал запорного органа - Нержавеющая сталь AISI 316L/03Х17Н14М3
  • Тип покрытия - без покрытия
  • Тип присоединения - межфланцевый
  • Тип управления - Ручной (рукоятка, редуктор)
  • Управление - рукоятка
  • Тип ISO фланца арматуры - F05
  • Размер вала арматуры (квадрат) - 9х9 мм
  • Крутящий момент на валу арматуры - 25 Нм
  • Уплотнение - EPDM
  • Количество болтовых отверстий на фланце - 2 шт
  • Диаметр болтовых отверстий на фланце - 19 мм
  • Рабочая среда - вода, воздух, нейтральные среды
  • Температура рабочей среды, минимальная  - от -20 °C
  • Температура рабочей среды, максимальная - до 120 °C
  • Рабочее давление максимальное - 16 бар
  • Область применения - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
  • Строительная длина - 36 мм
  • Способ монтажа - горизонтальный/вертикальный
  • Наличие концевых выключателей - нет
  • Цвет - Синий
  • Тип запорного органа - однодисковый
  • Модель арматуры - WBV0232E-2W-Fb-ISO-H
  • Серия - WBV0232E-2W-Fb-ISO-H
  • Бренд - DN.ru
  • Страна производитель - Россия
  • Гарантия - 12 мес.
  • Вес - 1.05 кг

Видео затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

  • A - 93 мм
  • B - 44.5 мм
  • L - 36 мм
  • C - 10 мм
  • D1 - 50 мм
  • b - 8 мм
  • HxH - 9х9 мм
Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, межфланцевый, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с ISO-фланцем и рукояткой

Эскиз габаритов затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Деталировка затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

№НаименованиеМатериал
1Корпусалюминиевый сплав
2Седловое уплотнениеEPDM
3Штифтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
4Дискнержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
5Штокнержавеющая сталь SS 410 (аналог 12Х13)
6Уплотнительное кольцоEPDM
7Пластинасталь 45
8Рукояткаковкое железо
9Болтнержавеющая сталь SS 201 (аналог 12Х15Г9НД)
10Прокладканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
11Гайканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
12Прокладканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, межфланцевый, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с ISO-фланцем и рукояткой

Эскиз материалов затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Паспорта и сертификаты

Декларация о соответствии ТР ТС 032/2013 Арматура промышленная, трубопроводная торговой марки DN.ru
Сертификат соответствия требованиям промышленной безопасности и разрешение на применение знака соответствия Экопромбезопасность на продукцию DN.RU
Сертификат соответствия в части сейсмостойкости на арматуру промышленную трубопроводную DN.ru
Сертификат соответствия в области пожарной безопасности на арматуру промышленную трубопроводную DN.ru
Декларация о соответствии на затворы дисковые поворотные DN.ru
Паспорт на затворы дисковые поворотные DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16 алюминиевые, межфланцевые, с ISO-фланцем и рукояткой
2D модель затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-H Ду25 Ру16 алюминиевый, межфланцевый, с рукояткой.dwg
3D модель затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-H Ду25 Ру16 алюминиевый, межфланцевый, с рукояткой.dwg
3D модель затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-H Ду25 Ру16 алюминиевый, межфланцевый, с рукояткой.stp
