Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, межфланцевый, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с рукояткой и двумя концевыми датчиками LS-103 250В

Артикул: D050-32518

О товаре

Артикул:
D050-32518
Бренд:
DN.ru
Страна производитель:
Россия
Серия бренда:
WBV0232E-2W-Fb-ISO-H
Диаметр условный Ду(Dn):
25 мм
Давление условное Ру(Pn):
16 бар
Строительная длина:
36 мм
Температура рабочей среды, макс.:
120 °С
Тип присоединения:
межфланцевый
Управление:
рукоятка
Наличие концевых выключателей:
есть
Класс материала корпуса:
Алюминиевый сплав
Класс материала диска:
нержавеющая сталь
Материал уплотнения:
EPDM
Тип ISO-фланца арматуры:
F05
Все характеристики
на 2026-12-31
10 376,1
Гарантия 12 месяцев
Возможна отсрочка до 90 дней
В избранное
Бесплатная доставка до ТК
Сертифицированный товар
Другие диаметры:

Характеристики

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки или штурвала редуктора против часовой стрелки, закрытие по часовой стрелке.

Технические характеристики затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

  • Тип затвора - поворотный дисковый
  • Диаметр номинальный DN - 25 мм
  • Давление номинальное PN - 16 бар
  • Класс материала корпуса - Алюминиевый сплав
  • Материал корпуса - Алюминиевый сплав
  • Материал запорного органа - Нержавеющая сталь AISI 316L/03Х17Н14М3
  • Тип покрытия - без покрытия
  • Тип присоединения - межфланцевый
  • Тип управления - Ручной (рукоятка, редуктор)
  • Управление - рукоятка
  • Тип ISO фланца арматуры - F05
  • Размер вала арматуры (квадрат) - 9х9 мм
  • Крутящий момент на валу арматуры - 25 Нм
  • Уплотнение - EPDM
  • Количество болтовых отверстий на фланце - 2 шт
  • Диаметр болтовых отверстий на фланце - 19 мм
  • Рабочая среда - вода, воздух, нейтральные среды
  • Температура рабочей среды, минимальная  - от -20 °C
  • Температура рабочей среды, максимальная - до 120 °C
  • Рабочее давление максимальное - 16 бар
  • Область применения - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность
  • Строительная длина - 36 мм
  • Способ монтажа - горизонтальный/вертикальный
  • Наличие концевых выключателей - есть
  • Цвет - Синий
  • Тип запорного органа - однодисковый
  • Модель арматуры - WBV0232E-2W-Fb-ISO-H
  • Серия - WBV0232E-2W-Fb-ISO-H
  • Бренд - DN.ru
  • Страна производитель - Россия
  • Гарантия - 12 мес.
  • Вес - 2.45 кг

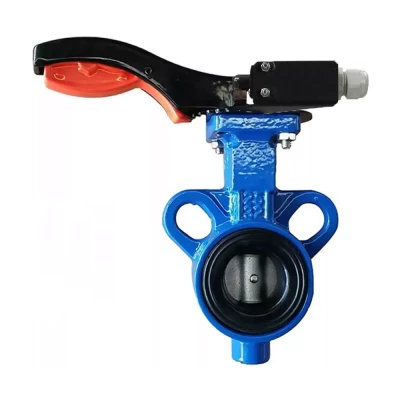

Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, межфланцевый, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с рукояткой и двумя концевыми датчиками LS-103 250В

Изображение затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

  • A - 93 мм
  • B - 44.5 мм
  • L - 36 мм
  • C - 10 мм
  • D1 - 50 мм
  • b - 8 мм
  • HxH - 9х9 мм
Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, межфланцевый, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с рукояткой и двумя концевыми датчиками LS-103 250В

Эскиз габаритов затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Деталировка затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

НаименованиеМатериал
1Корпусалюминиевый сплав
2Седловое уплотнениеEPDM
3Штифтнержавеющая сталь AISI 304 (аналог 08Х18Н10)
4Дискнержавеющая сталь AISI 316L (аналог 03Х17Н14М3)
5Штокнержавеющая сталь SS 410 (аналог 12Х13)
6Уплотнительное кольцоEPDM
7Пластинасталь 45
8Рукояткаковкое железо
9Болтнержавеющая сталь SS 201 (аналог 12Х15Г9НД)
10Прокладканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
11Гайканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
12Прокладканержавеющая сталь SS 201 (аналог 12Х15Г9НД)
Затвор дисковый поворотный DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16, межфланцевый, корпус - алюминиевый сплав, диск - нержавеющая сталь 316L, уплотнение - EPDM, с рукояткой и двумя концевыми датчиками LS-103 250В

Эскиз материалов затвора дискового поворотного DN.ru WBV0232E-2W-Fb-ISO-H Ду25/32 Ру16

Технические параметры концевого датчика DN.ru LS-103

  • Модель концевого датчика - LS-103
  • Номинальное напряжение - 250В
  • Максимальный коммутируемый ток - 6А
  • Частота - 50Гц
  • Конфигурация контактов - Н/З + Н/О мгновенного действия
  • Степень защиты - IP64
  • Материал корпуса - пластик
  • Движение головной части - линейное (плунжер)
  • Температура окружающей среды - от -5 до +65 °C
  • Допустимая влажность - 95%
  • Контактное сопротивление (начальное значение) - 25 МОм
  • Диэлектрическая прочность - 1000В переменного тока, 50/60Гц в течение 1 минуты между клеммами одного и того же устройства; 1500В переменного тока, 50/60Гц в течение 1 минуты между токоведущими и нетоковедущими металлическими деталями; 1500В переменного тока, 50/60Гц в течение 1 минуты между каждой клеммой и «землей»
  • Механическая стойкость - 10 000 000 операций
  • Электрическая стойкость - 500 000 (250В/10А) операций
  • Скорость операций - 0,005 ÷ 0,5 м/с
  • Возможное повышение температуры выключателя по сравнению с температурой окружающей среды - 30°C
  • Стандарт - EN50041, EN50047, IEC337-1, VDE0660
  • Кабельный ввод - 12 мм
  • Страна производитель - Россия
  • Бренд - DN.ru
  • Вес - 0.7 кг
Изображение концевого датчика DN.ru LS-103

Изображение концевого датчика DN.ru LS-103
