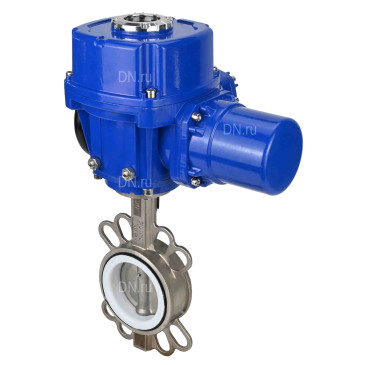

Затвор дисковый поворотный DN.ru WBV3232P-2W-Fb Ду100 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-010M-O2-220VAC-У1 220В

Затворы дисковые поворотные DN.ru WBV3232P-2W-Fb предназначены для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Установку поворотных затворов следует производить только между воротниковыми фланцами (тип 11 ряд 1 исп. B по ГОСТ 33259).

Электроприводы четвертьоборотные DN.ru предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической промышленности.

• Диаметр номинальный DN - 100 мм
• Давление номинальное PN - 16 бар
• Тип управления - электропривод
• Тип присоединения - межфланцевый
• Температура рабочей среды - от -10℃ до 180℃
• Цвет затвора - серый
• Степень защиты корпуса IP - 67
• Датчик обратной связи - нет
• Наличие ручного дублера - штурвал
• Материал корпуса - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Материал диска - Нержавеющая сталь AISI 316L/03Х16Н15М3
• Тип уплотнения - PTFE
• Вес запорной арматуры - 4.1 кг
• Вес привода - 7.8 кг
• Вес - 11.9 кг
• Тип ISO-фланца арматуры - F05
• Размер штока - 11х11 мм
• Страна производитель затвора - Россия
• Страна производитель привода - Китай
• Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх.

• A - 200 мм
• H - 281 мм
• D - 120 мм
• L - 215 мм
• L1 - 310 мм

• Тип электропривода - Четвертьоборотный
• Напряжение питания - 220 В
• Напряжение питания концевых выключателей - 220 В
• Номинальный потребляемый ток - 0.48 А
• Температура окружающей среды - от -30℃ до 70℃
• Сигнал управления - ON/OFF
• Мощность электродвигателя - 30 Вт
• Время цикла открытия/закрытия - 30 сек.
• Степень защиты корпуса - IP67
• Наличие ручного дублера - штурвал
• Взрывозащита корпуса - нет
• Длина электропривода - 215 мм
• Ширина электропривода - 310 мм
• Высота электропривода - 281 мм
• Страна производитель - Китай
• Тип ISO-фланца привода - F05, F07
• Размер штока - 17х17 мм
• Вес привода - 7.8 кг
