Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-150 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом взрывозащищенный DN.ru QT-EX-EM-O2-380VAC-У1 купить в Москве и РФ

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.

Электроприводы четвертьоборотные взрывозащищенного исполнения предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Подходят для использования в промышленных взрывоопасных зонах.

Технические характеристики затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10:

Наименование	Значение
Наружный диаметр Дн, мм	50-200
Номинальное давление PN, бар	10
Температура рабочей среды, ⁰C	от 0 до +45
Рабочая среда	вода, воздух без примесей масла и жира, сточные воды и иные среды, нейтральные к материалам
Температура окружающей среды, ⁰C	от 0 до +40
Направление потока	двустороннее
Класс герметичности	A ГОСТ 9544-2015
Присоединение к трубопроводу	межфланцевое
Сферы применения	системы водоснабжения, водоподготовки, канализации, промышленные трубопроводы

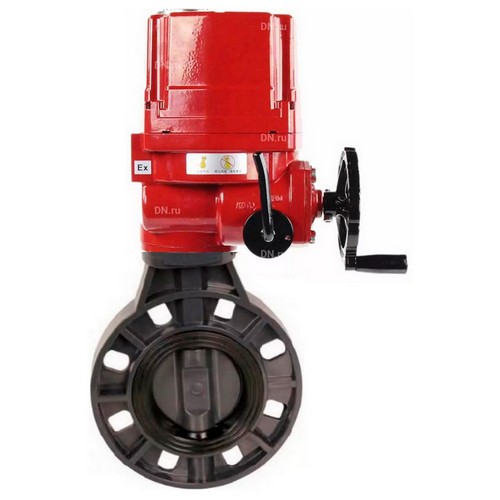

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-150 Ру10 межфланцевые, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с электроприводом взрывозащищенный DN.ru QT-EX-EM-O2-380VAC-У1

Затворы дисковые поворотные DN.ru WBV4242E-2W-Fb-ISO Дн50-200 Ру10 с электроприводом DN.ru QT-EX-EM-O2-380VAC-У1

Габариты и размеры затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10:

Модель	Дн50	Дн65	Дн80	Дн100	Дн125	Дн150	Дн200
D, мм	158	179	195	226.5	253.5	280	340
D1, мм	120.5	130.5	154	181	208	234	291.5
L, мм	45	45	48	54	63	69	89
H1, мм	98	110	131	155	169	185	231
n–Ød, шт-мм	4–Ø19.3*24.5	4–Ø19.3*24.5	8–Ø20*24	8–Ø20*27	4–Ø23*27.5	4–Ø23*28	4–Ø23*28.5
ØD, мм	65	65	65	90	90	90	125
ØD1, мм	50	50	50	70	70	70	102
ØD2, мм	35.5	35.5	35.5	55.5	55.5	55.5	70.5
h, мм	3.5	3.5	3.5	3.5	3.5	3.5	3.5
H, мм	32	32	32	32	32	32	45
BxB, мм	9х9	9х9	9х9	11х11	14х14	14х14	17х17
N–Ød, шт-мм	4–8	4–8	4–8	4–10	4–10	4–10	4–12

Эскиз габаритов и размеров затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10

Таблица деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10:

№ п/п	Наименование	Материал
1	Корпус	UPVC (НПВХ)
2	Диск	UPVC (НПВХ)
3	Седловое уплотнение	EPDM
4	Шток	сталь 45
5	Уплотнение штока	EPDM

Эскиз деталей и материалов затворов дисковых поворотных DN.ru WBV4242E-2W-Fb-ISO Ру10

Технические параметры электропривода DN.ru QT-EX-EM-O2-380VAC-У1:

Наименование	Значение
Класс защиты корпуса	IP67
Тип управления	ON / OFF
Угол поворота, °	90±10
Тип двигателя	асинхронный двигатель с короткозамкнутым ротором
Концевые выключатели	1xОткр/Закр, SPDT, 250VAC 10А
Вспомогательные концевые выключатели	1xОткр/Закр, SPDT, 250VAC 10А
Внутренняя тепловая защита	отключение при 115°С ±5°C, включение при 97°С ± 5°С
Визуальный индикатор текущего положения	есть
Ручной дублер	штурвал
Автоблокировка положения электропривода	автоблокировка червячного механизма и червячной передачи
Механический ограничитель	два внешних регулируемых ограничителя
Кабельное присоединение	М20х1.5 и М36х2
Температура окружающей среды, °C	от -20 до +70
Смазка	на алюминиевой основе (тип ЕР)
Стандарт взрывозащиты	ExdIICT4
Корпус	алюминиевый сплав с порошковым эпоксидным антикоррозийным покрытием
Максимальная влажность окружающей среды, %	90 (без конденсации)
Средний ресурс, циклов открытия/закрытия	60 000

Электропривод DN.ru QT-EX-EM-O2-380VAC-У1

Габариты и размеры электропривода DN.ru QT-EX-EM-O2-380VAC-У1:

Модель	W, мм	K, мм	K1, мм	A, мм	B, мм	D, мм
QT-EX-010EM-O2-380VAC-У1	160	70	230	Ø90	Ø70	Ø50
QT-EX-020EM-O2-380VAC-У1	160	80	250	Ø120	Ø102	Ø70

Эскиз габаритов и размеров электропривода DN.ru QT-EX-EM-O2-380VAC-У1
