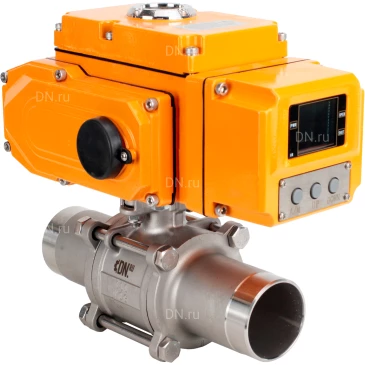

Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду10-125 Ру16-63 полнопроходные, корпус - нержавеющая сталь 304, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Электроприводы четвертьоборотные управляемые DN.RU серии QT предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п. Применение: широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду10-125 Ру16-63 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В:

Наименование	Значение
Тип присоединения	под приварку
Тип управления	С электроприводом
Применение	водоснабжение, теплоснабжение, промышленность
Проход шара крана	полнопроходной
Климатическое исполнение	У1
Температура рабочей среды, °С	от -20 до 180
Присоединение	под приварку
Управление	электропривод 220В
Класс герметичности	A
Водоразборный	нет
Тип устройства крана	двухходовой
Среда	вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Страна производитель	Россия
Гарантия, г.	1
Срок службы, лет	5

Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду10-125 Ру16-63 полнопроходные, корпус - нержавеющая сталь 304, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

Габариты и размеры кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду10-125 Ру16-63 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В:

Модель	L, мм	X, мм	G, мм
Ду10	130	200	114
Ду15	150	200	114
Ду20	155	200	114
Ду25	186	229	114
Ду32	195	200	114
Ду40	231	200	114
Ду50	243	229	114
Ду65	290	308	114
Ду80	302	308	114
Ду100	326	308	114
Ду125	360	308	114

Эскиз габариты и размеры кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду10-125 Ру16-63 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

Таблица деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду10-125 Ру16-63 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В:

№ п/п	Наименование детали	Материал
1	Корпус	нержавеющая сталь 304
2	Боковой элемент (2 шт)	нержавеющая сталь 304
3	Шар	нержавеющая сталь 304
4	Уплотнение шара	PTFE
5	Уплотнение штока	PTFE
6	Втулка	нержавеющая сталь 304
7	Шток	нержавеющая сталь 304
8	Шайба	нержавеющая сталь
9	Гайка	сталь А2-70
10	Болт	сталь А2-70

Эскиз деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду10-125 Ру16-63 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

Технические параметры электроприводов QT-N-EM-B1-220VAC-У1:

Наименование	Значение
Модель электропривода	QT-N-EM-B1-220VAC-У1
Напряжение питания	220В
Температура окружающей среды	от -20°С до 70°С
Наличие ручного дублера	Шестигранник
Концевые выключатели	есть
Степень защиты корпуса	IP67

Электроприводы QT-N-EM-B1-220VAC-У1

Габариты и размеры электроприводов QT-N-EM-B1-220VAC-У1:

Модель привода	QT-N-005EM-B1-220VAC-У1	QT-N-010EM-B1-220VAC-У1	QT-N-030EM-B1-220VAC-У1	QT-N-040EM-B1-220VAC-У1
X, мм	160	189	268	268
Y, мм	146	163	212	212
Z, мм	121	129	164	164
ФА, мм	Ф70	Ф70	Ф125	Ф125
N-B, мм	4-М8	4-М8	4-М12	4-М12
ФС, мм	Ф50	Ф50	Ф102	Ф102
N-D, мм	4-М6	4-М6	8-М10	8-М10
E, мм	66	100	140	140
F, мм	66	90	130	130
G, мм	114	114	114	114
H, мм	40	40	40	40
I, мм	100	100	100	100
MxM, мм	14x14	17x17	22x22	22x22

Эскиз габаритов и размеров электроприводов QT-N-EM-B1-220VAC-У1

Устройство электроприводов QT-N-EM-B1-220VAC-У1:

№ п/п	Детали
1	Выходной вал
2	Кабельный замок
3	Механический ограничитель
4	Корпус
5	Крышка
6	Смотровое окно
7	Защита от пыли

Эскиз устройства электроприводов QT-N-EM-B1-220VAC-У1
