Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-W-ISO-H WDVF возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, нейтральные среды, газообразные среды), неагрессивные к материалам крана.
Электроприводы четвертьоборотные DN.ru QT-N-EM-B1-220VAC-У1 DAR предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.
|
Технические параметры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF c электроприводом QT-N-EM-B1-220VAC-У1 DAR:
| Наименование |
Значение |
| Температура рабочей среды, °С |
от -29 до 180 |
| Тип устройства крана |
двухходовой |
| Применение |
водоснабжение, теплоснабжение, промышленность |
| Рабочая среда |
вода, пар, нефтепродукты, нейтральные среды, газообразные среды |
| Присоединение к трубопроводу |
под приварку |
| Водоразборный |
нет |
| Тип проходного сечения |
полнопроходной |
| Класс герметичности |
A по ГОСТ 9544 |
| Тип управления |
С электроприводом |
| Присоединение |
под приварку |
| Управление |
электропривод 220В |
| Гарантия, г. |
1 |
| Страна производитель |
Россия |
|

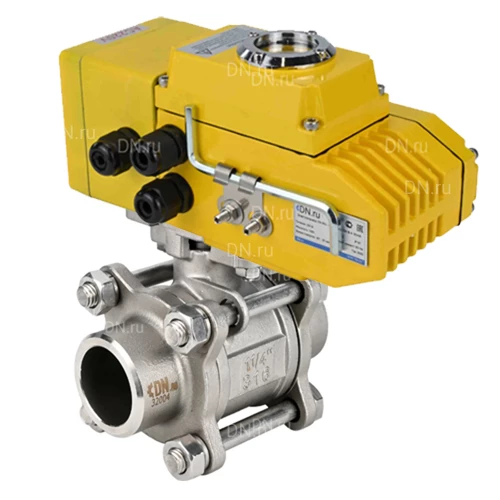

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду15-40 Ру63/40 полнопроходные, трехсоставные, нерж. сталь 316, уплотнение - PTFE, под приварку, с электроприводом четвертьоборотным DN.ru QT-N-EM-B1-220VAC-У1 DAR
|
Габариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF c элетроприводом QT-N-EM-B1-220VAC-У1 DAR:
| Dn |
L, мм |
D, мм |
L1, мм |
F, мм |
| 15 |
76 |
21.3 |
166 |
122 |
| 20 |
81 |
26.9 |
166 |
122 |
| 25 |
90 |
33.7 |
166 |
122 |
| 32 |
110 |
42.4 |
166 |
122 |
| 40 |
120 |
48.3 |
166 |
122 |
|
Эскиз кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF c элетроприводом QT-N-EM-B1-220VAC-У1 DAR |
Таблица деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF:
| № п/п |
Наименование детали |
Материал |
| 1 |
Корпус |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 2 |
Крышка |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 3 |
Шар |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 4 |
Уплотнительное седло |
PTFE |
| 5 |
Соединительная прокладка |
PTFE |
| 6 |
Упорная шайба |
PTFE |
| 7 |
Сальниковая набивка |
PTFE |
| 8 |
Втулка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 9 |
Шток |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 10 |
Прокладка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 11 |
Шайба |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 12 |
Шайба |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 13 |
Гайка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 14 |
Болт |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 15 |
Рукоятка |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) |
| 16 |
Покрытие рукоятки |
ПВХ |
| 17 |
Гайка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
|
Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF |
Технические параметры электропривода DN.ru QT-N-EM-B1-220VAC-У1 DAR:
| Наименование |
Значение |
| Модель |
QT-N-EM-B1-220VAC-У1 DAR |
| Давление управления, бар |
2 ÷ 8 |
| Наличие ручного дублера |
есть |
|
Схема подключения электропривода DN.ru QT-N-EM-B1-220VAC-У1 DAR
|
Таблица деталей и материалов электропривода DN.ru QT-N-EM-B1-220VAC-У1 DAR:
| № п/п |
Наименование деталей |
| 1 |
Выходной вал |
| 2 |
Кабельный замок |
| 3 |
Механический ограничитель |
| 4 |
Ручной дублер |
| 5 |
Корпус |
| 6 |
Модульный бокс |
| 7 |
Крышка |
| 8 |
Смотровое стекло |
| 9 |
Защита от пыли |
|
Эскиз деталей и материалов электроопривода DN.ru QT-N-EM-B1-220VAC-У1 DAR |
