Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматурыклапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО. |
Технические параметры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду50-150 Ру16-40 полнопроходных, корпус - нерж.сталь 316, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 220В, редуктором MON и блоком концевых выключателей APL-410N EX:
Наименование |
Значение |
Температура рабочей среды, °С |
от -20 до 180 |
Тип устройства крана |
двухходовой |
Применение |
водоснабжение, теплоснабжение, промышленность |
Рабочая среда |
вода, пар, нефтепродукты, нейтральные среды, газообразные среды |
Присоединение к трубопроводу |
под приварку |
Водоразборный |
нет |
Тип проходного сечения |
полнопроходной |
Класс герметичности |
A по ГОСТ 9544 |
Тип управления |
С пневмоприводом |
Присоединение |
под приварку |
Управление |
пневмопривод двойного действия |
Наличие концевых выключателей |
есть |
Наличие пневмораспределителя |
есть |
Наличие электропневматического позиционера |
нет |
Средний срок службы, лет |
5 |
Гарантия, г. |
1 |
Страна производитель |
Россия |
|

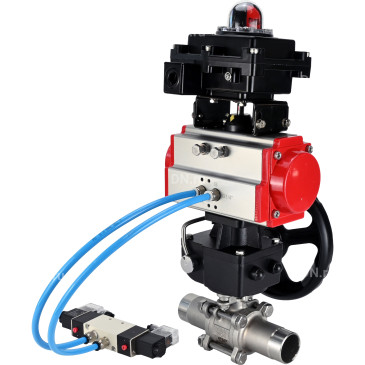

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду50-150 Ру16-40 полнопроходные, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 220В, редуктором MON и блоком концевых выключателей APL-410N EX |
Габариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду50-150 Ру16-40 полнопроходных, корпус - нерж.сталь 316, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 220В, редуктором MON и блоком концевых выключателей APL-410N EX:
Модель |
L, мм |
H1, мм |
A, мм |
E, мм |
Ду50 |
243 |
133 |
216 |
109 |
Ду65 |
290 |
133 |
216 |
109 |
Ду80 |
302 |
133 |
216 |
109 |
Ду100 |
326 |
180 |
279 |
134 |
Ду125 |
360 |
180 |
308 |
157 |
Ду150 |
390 |
195 |
405 |
174 |
|
Эскиз габариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду50-150 Ру16-40 полнопроходных, корпус - нерж.сталь 316, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 220В, редуктором MON и блоком концевых выключателей APL-410N EX |
Таблица деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду50-150 Ру16-40 полнопроходных, корпус - нерж.сталь 316, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 220В, редуктором MON и блоком концевых выключателей APL-410N EX:
№ п/п |
Наименование детали |
Материал |
1 |
Корпус |
нержавеющая сталь 316 |
2 |
Боковой элемент (2 шт) |
нержавеющая сталь 316 |
3 |
Шар |
нержавеющая сталь 316 |
4 |
Уплотнение шара |
PTFE |
5 |
Уплотнение штока |
PTFE |
6 |
Втулка |
нержавеющая сталь 304 |
7 |
Шток |
нержавеющая сталь 316 |
8 |
Шайба |
нержавеющая сталь |
9 |
Гайка |
сталь А2-70 |
10 |
Болт |
сталь А2-70 |
|
Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду50-150 Ру16-40 полнопроходных, корпус - нерж.сталь 316, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4V320-10 220В, редуктором MON и блоком концевых выключателей APL-410N EX |
Технические параметры пневмопривода DN.ru
Наименование |
Значение |
Конструкция |
двойного действия |
Давление управления, бар |
2 ÷ 8 |
|
Пневмопривод DN.ru |
Габариты и размеры пневмопривода DN.ru
Модель |
PA-DA-83 |
PA-DA-105 |
PA-DA-130 |
PA-DA-140 |
A1, мм |
152 |
189 |
210 |
268 |
B1, мм |
216 |
279 |
308 |
405 |
C, мм |
46 |
55 |
67.5 |
76 |
D, мм |
55 |
64 |
70 |
77 |
E, мм |
109 |
134 |
157 |
174 |
F, мм |
26 |
26 |
36 |
36 |
G, мм |
15 |
25 |
25 |
30 |
H, мм |
F05 |
F07 |
F07 |
F10 |
I, мм |
F07 |
F10 |
F10 |
F12 |
J, мм |
4-M6x10 |
4-M8x12 |
4-M8x12 |
4-M10x16 |
К, мм |
4-М8х12 |
4-М10х16 |
4-М10х16 |
4-М12х20 |
L, мм |
17x17 |
22x22 |
22x22 |
27x27 |
М, мм |
80 |
80 |
80 |
130 |
N, мм |
30 |
30 |
30 |
30 |
Ф0, мм |
34 |
41 |
62 |
62 |
Р, мм |
20 |
20 |
30 |
30 |
|
Эскиз габаритов и размеров пневмопривода DN.ru |
Таблица деталей и материалов пневмопривода DN.ru
№ |
Наименование |
Кол-во |
Материал |
Покрытие |
1 |
Корпус |
1 |
эструдированный алюминий |
твердое анодированное |
2 |
Боковые заглушки |
2 |
литой алюминий |
|
3 |
Шестерня |
1 |
нержавеющая сталь |
никелированное |
4 |
Поршень |
2 |
сталь/алюминий |
оксидирование/ гальваническая оцинковка |
5 |
Заглушки |
8 |
нержавеющая сталь |
|
6 |
Поршневое кольцо |
2 |
NBR |
|
7 |
Пружины |
0-12 |
пружинная сталь |
эпоксидное покрытие |
8 |
Подшипник поршня |
2 |
инженерный пластик |
|
9 |
Поршневое кольцо |
2 |
NBR |
|
10 |
Заглушка |
2 |
NBR |
|
11 |
Упорное кольцо |
2 |
инженерный пластик |
|
12 |
Кольцо |
1 |
инженерный пластик |
|
13 |
Шайба |
1 |
нержавеющая сталь |
|
14 |
Пружинный зажим |
2 |
нержавеющая сталь |
|
15 |
Индикатор |
1 |
пластик |
|
16 |
Корпус индикатора |
1 |
пластик |
|
17 |
Подшипник |
1 |
инженерный пластик |
|
18 |
Кулачок |
1 |
сталь |
оксидирование/ гальваническая оцинковка |
19 |
Подшипник |
1 |
NBR |
|
20 |
Подшипник |
1 |
инженерный пластик |
|
21 |
Подшипник |
1 |
инженерный пластик |
|
22 |
Уплотнительное кольцо |
2 |
NBR |
|
23 |
Уплотнительное кольцо |
2 |
NBR |
|
24 |
Подшипник |
2 |
нержавеющая сталь |
|
25 |
Гайка регулировки |
2 |
нержавеющая сталь |
|
26 |
Винт регулировки |
2 |
нержавеющая сталь |
|
27 |
Втулка |
2 |
алюминий |
|
|
Технические параметры пневмораспределителя DN.ru 4V320-10 220В
Наименование |
Значение |
Тип пневмораспределителя |
золотниковый |
Модель пневмораспределителя |
4V320-10 220В |
Рабочее давление, бар |
1.5 ÷ 8 |
Напряжение питания |
220В |
Частота срабатывания, цикл/сек |
5 |
|
Пневмораспределитель DN.ru 4V320-10 220В |
Габариты и размеры пневмораспределителя DN.ru 4V320-10 220В
Модель пневмораспределителя |
4V320-10 |
A, мм |
71.9 |
B, мм |
45 |
C, мм |
94.4 |
D, мм |
27 |
E, мм |
69 |
F, мм |
40 |
H, мм |
82.4 |
I, мм |
24 |
K, мм |
40 |
L, мм |
188.8 |
M, мм |
69.4 |
N, мм |
50 |
O, мм |
82.4 |
P, мм |
24 |
S, мм |
20 |
T, мм |
6.5 |
U, мм |
2.4 |
V, мм |
4 |
|
Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-10 220В |
Технические параметры ручного дублера DN.ru MON
Наименование |
Значение |
Модель ручного дублера |
MON |
Климатическое исполнение |
У, УХЛ, Т, ОМ |
Способ монтажа |
горизонтальный/вертикальный |
Степень защиты, IP |
67 |
Тип присоединения |
ISO 5211 |
|
Ручной дублер DN.ru MON |
Габариты и размеры ручного дублера DN.ru MON:
Модель |
MON2-450-T28-ISO |
MON3-700-T38-ISO |
MON4-1200-T54-ISO |
b1, мм |
17 |
22 |
27 |
N, мм |
22 |
28 |
32 |
b2, мм |
17 |
22 |
27 |
M, мм |
18 |
22 |
30 |
D1, мм |
Ø70 |
Ø102 |
Ø102 |
4-M1, мм |
4-M8 |
4-M10 |
4-M10 |
D2, мм |
Ø102 |
Ø125 |
Ø125 |
4-M2, мм |
4-M10 |
4-M12 |
4-M12 |
E, мм |
95х95 |
114х114 |
129х129 |
D3, мм |
Ø70 |
Ø102 |
Ø125 |
4-Ø1, мм |
4-Ø8.5 |
4-Ø10.5 |
4-Ø12.5 |
D4, мм |
Ø102 |
Ø125 |
Ø140 |
4-Ø2, мм |
4-Ø10.5 |
4-Ø12.5 |
4-Ø16.5 |
A, мм |
125 |
140 |
188.5 |
B, мм |
64 |
71 |
93 |
ØC, мм |
Ø110 |
Ø129 |
Ø174 |
F, мм |
135 |
166 |
202 |
T, мм |
62.5 |
70 |
94 |
Y, мм |
178 |
212 |
280 |
H, мм |
133 |
180 |
195 |
S, мм |
56.5 |
68.7 |
84 |
K, мм |
13 |
12.5 |
15 |
Ø штурвала, мм |
200 |
280 |
320 |
|
Эскиз габаритов и размеров ручного дублера DN.ru MON |
Таблица деталей и материалов ручного дублера DN.ru MON:
№ п/п |
Детали |
Материал |
1 |
Шток для монтажа пневмопривода |
сталь 45 |
2, 8 |
Уплотнительное кольцо |
EPDM |
3 |
Фиксирующая пружина |
пружинная сталь |
4 |
Верхняя торцевая крышка |
сплав алюминия |
5 |
Винт |
сталь 304 |
6 |
Фиксирующая скоба (главная тяга) |
сталь 304 |
7 |
Корпус |
сплав алюминия |
9 |
Редуктор |
чугун ВЧ50 |
10 |
Переходная муфта |
чугун ВЧ40 |
11 |
Шток редуктора |
чугун ВЧ40 |
|
Эскиз деталей и материалов ручного дублера DN.ru MON |
Технические параметры блока концевых выключателей DN.ru APL-410N EX
Наименование |
Значение |
Модель блока концевых выключателей |
APL-410N EX |
Температура окружающей среды, °С |
от -25 до 80 |
Срок службы, лет |
10 |
|
Блок концевых выключателей DN.ru APL-410N EX |
Габариты и размеры блока концевых выключателей DN.ru APL-410N EX
Модель |
APL-410N EX |
A, мм |
177 |
B, мм |
174 |
C, мм |
178 |
D, мм |
101 |
E, мм |
76 |
F, мм |
57 |
G, мм |
55 |
H, мм |
23 |
I, мм |
27 |
J, мм |
3 |
K, мм |
4 |
Ød1, мм |
Ø5 |
Ød2, мм |
Ø9.5 |
|
Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-410N EX |
Таблица деталей и материалов блока концевых выключателей DN.ru APL-410N EX
№ п/п |
Деталь |
Материал |
1 |
Визуальный индикатор |
ABS пластик / поликарбонат |
2 |
Крышка визуального индикатора |
поликарбонат |
3 |
Этикетка |
|
4 |
Винты крышки |
нержавеющая сталь |
5 |
Крышка корпуса БКВ |
литье алюминия под давлением |
6 |
Вал |
нержавеющая сталь |
7 |
Концевые выключатели |
|
8 |
Кулачки (эксцентрики) |
поликарбонат |
9 |
Корпус БКВ |
литье алюминия под давлением |
10 |
Клеммник |
|
11 |
Клемма заземления |
нержавеющая сталь |
12 |
Отверстие (резьба) для кабельного ввода |
|
13 |
Кронштейн |
нержавеющая сталь |
|
Эскиз деталей и материалов блока концевых выключателей DN.ru APL-410N EX |
