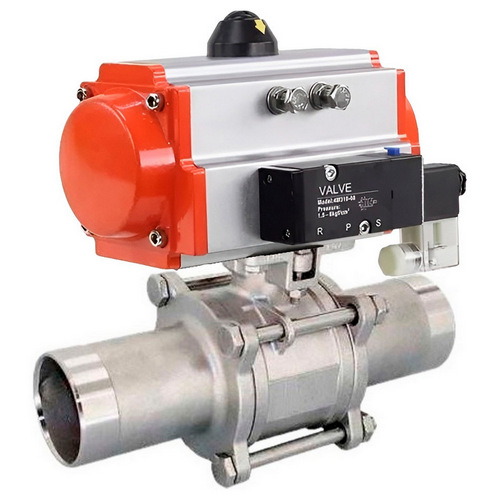

Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходные, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом PA-DA и пневмораспределителем 4M310-08 24В NAMUR купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические параметры кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом PA-DA и пневмораспределителем 4M310-08 24В NAMUR:

Наименование	Значение
Температура рабочей среды, °С	от -20 до 180
Тип устройства крана	двухходовой
Применение	водоснабжение, теплоснабжение, промышленность
Рабочая среда	вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Присоединение к трубопроводу	под приварку
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности	A по ГОСТ 9544
Тип управления	С пневмоприводом
Присоединение	под приварку
Управление	пневмопривод двойного действия
Наличие концевых выключателей	нет
Наличие пневмораспределителя	есть
Наличие электропневматического позиционера	нет
Средний срок службы, лет	5
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходные, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом PA-DA и пневмораспределителем 4M310-08 24В NAMUR

Габариты и размеры кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом PA-DA и пневмораспределителем 4M310-08 24В NAMUR:

Модель	L, мм	A, мм	E, мм
Ду10	130	153	72
Ду15	150	153	72
Ду20	155	174	89
Ду25	186	216	109
Ду32	195	153	72
Ду40	231	174	89
Ду50	243	216	109
Ду65	290	216	109
Ду80	302	216	109
Ду100	326	279	134
Ду125	360	308	157
Ду150	390	405	174

Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходные, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом PA-DA и пневмораспределителем 4M310-08 24В NAMUR

Эскиз габариты и размеры кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом PA-DA и пневмораспределителем 4M310-08 24В NAMUR

Таблица деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом PA-DA и пневмораспределителем 4M310-08 24В NAMUR:

№ п/п	Наименование детали	Материал
1	Корпус	нержавеющая сталь 304
2	Боковой элемент (2 шт)	нержавеющая сталь 304
3	Шар	нержавеющая сталь 304
4	Уплотнение шара	PTFE
5	Уплотнение штока	PTFE
6	Втулка	нержавеющая сталь 304
7	Шток	нержавеющая сталь 304
8	Шайба	нержавеющая сталь
9	Гайка	сталь А2-70
10	Болт	сталь А2-70

Эскиз деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом PA-DA и пневмораспределителем 4M310-08 24В NAMUR

Технические параметры пневмопривода DN.ru

Наименование	Значение
Конструкция	двойного действия
Давление управления, бар	2 ÷ 8
Наличие ручного дублера	нет

Пневмопривод DN.ru

Габариты и размеры пневмопривода DN.ru :

Модель	PA-DA-52	PA-DA-65	PA-DA-83	PA-DA-105	PA-DA-130	PA-DA-140
A1, мм	108	125	152	189	210	268
B1, мм	153	174	216	279	308	405
C, мм	30	36	46	55	67.5	76
D, мм	41	46	55	64	70	77
E, мм	72	89	109	134	157	174
F, мм	26	26	26	26	36	36
G, мм	15	15	15	25	25	30
H, мм	F03	F05	F05	F07	F07	F10
I, мм	F05	F07	F07	F10	F10	F12
J, мм	4-M5x8	4-M6x10	4-M6x10	4-M8x12	4-M8x12	4-M10x16
К, мм	4-M6x10	4-M8x12	4-М8х12	4-М10х16	4-М10х16	4-М12х20
L, мм	11x11	14x14	17x17	22x22	22x22	27x27
М, мм	80	80	80	80	80	130
N, мм	30	30	30	30	30	30
Ф0, мм	34	34	34	41	62	62
Р, мм	20	20	20	20	30	30

Эскиз габаритов и размеров пневмопривода DN.ru

Таблица деталей и материалов пневмопривода DN.ru :

№	Наименование	Кол-во	Материал	Покрытие
1	Корпус	1	эструдированный алюминий	твердое анодированное
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь	никелированное
4	Поршень	2	сталь/алюминий	оксидирование/ гальваническая оцинковка
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь	эпоксидное покрытие
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь	оксидирование/ гальваническая оцинковка
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Технические параметры пневмораспределителя DN.ru 4M310-08 24В NAMUR

Наименование	Значение
Тип пневмораспределителя	золотниковый
Модель пневмораспределителя	4M310-08 24В NAMUR
Рабочее давление, бар	1.5 ÷ 8
Напряжение питания	24В
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru 4M310-08 24В NAMUR

Габариты и размеры пневмораспределителя DN.ru 4M310-08 24В NAMUR:

Модель	4M310-08
A, мм	40
C, мм	24
D, мм	28
E, мм	32
F, мм	40
G, мм	21.5
H, мм	69
I, мм	45
K, мм	17.5
L, мм	135
J, мм	29.3
N, мм	40
M, мм	27

Эскиз габаритов и размеров пневмораспределителя DN.ru 4M310-08 24В NAMUR
