Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-W-ISO-H WDVF возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, нейтральные среды), неагрессивные к материалам крана.
Пневматический привод DN.ru PA-SA предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие.
|
Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF c пневмоприводом PA-SA, электропневматическим позиционером YT-1000RSN без обратной связи
Наименование |
Значение |
Давление номинальное PN, бар |
63 |
Температура рабочей среды, °С |
от -29 до 180 |
Тип устройства крана |
двухходовой |
Применение |
водоснабжение, теплоснабжение, пароснабжение |
Рабочая среда |
вода, пар, нефтепродукты, нейтральные среды |
Присоединение к трубопроводу |
под приварку |
Водоразборный |
нет |
Тип проходного сечения |
полнопроходной |
Класс герметичности |
A по ГОСТ 9544 |
Тип управления |
С пневмоприводом |
Присоединение |
под приварку |
Управление |
пневмопривод с возвратными пружинами |
Наличие электропневматического позиционера |
есть |
Средний срок службы, лет |
10 |
Страна производитель |
Россия |
|

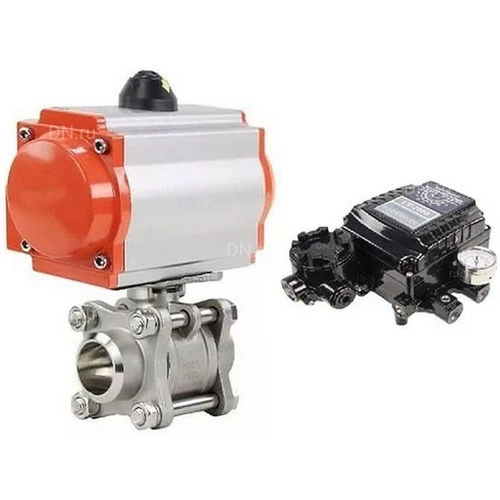

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду15-32 Ру63 полнопроходные, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом PA-SA, электропн. поворотным позиционером YT-1000RSN без обратной связи
|
Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF c пневмоприводом PA-SAэлектропневматическим позиционером YT-1000RSN без обратной связи
DN |
D, мм |
L, мм |
F, мм |
L1, мм |
C, мм |
15 |
21,3 |
76 |
108 |
168 |
117,5 |
20 |
26,9 |
81 |
108 |
168 |
117,5 |
25 |
33,7 |
90 |
128,7 |
204 |
117,5 |
32 |
42,4 |
110 |
128,7 |
204 |
117,5 |
|

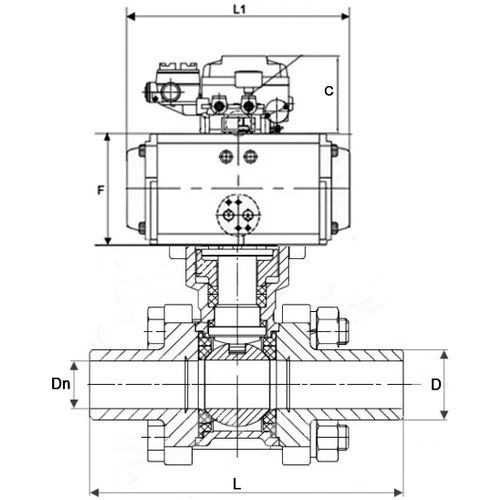

Эскиз крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF c пневмоприводом PA-SAэлектропневматическим позиционером YT-1000RSN без обратной связи |
Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF
№ п/п |
Наименование детали |
Материал |
1 |
Корпус |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
2 |
Крышка |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
3 |
Шар |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
4 |
Уплотнительное седло |
PTFE |
5 |
Соединительная прокладка |
PTFE |
6 |
Упорная шайба |
PTFE |
7 |
Сальниковая набивка |
PTFE |
8 |
Втулка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
9 |
Шток |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
10 |
Прокладка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
11 |
Шайба |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
12 |
Шайба |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
13 |
Гайка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
14 |
Болт |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
15 |
Рукоятка |
нержавеющая сталь SS 201 (аналог 12Х15Г9НД) |
16 |
Покрытие рукоятки |
ПВХ |
17 |
Гайка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
|
Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF |
Технические параметры пневмопривода PA-SA
Наименование |
Значение |
Модель |
PA-SA |
Конструкция |
с возвратными пружинами |
Давление управления, бар |
2 ÷ 8 |
|
Пневмопривод DN.ru PA-SA
|
Таблица деталей и материалов пневмопривода DN.ru PA-SA:
№ п/п |
Наименование детали |
Материал |
1 |
Индикаторный винт |
АБС-пластик |
2 |
Индикатор положения |
АБС-пластик |
3 |
Пружинный зажим |
нержавеющая сталь 304 |
4 |
Металлическая шайба |
нержавеющая сталь 304 |
5 |
Прижимная шайба |
инженерный пластик |
6 |
Корпус |
экструдированный алюминиевый сплав с твердым анодированием |
7 |
Прижимная шайба |
инженерный пластик |
8 |
Ограничитель |
легированная сталь |
9 |
Уплотнительное кольцо вала верхнее |
NBR |
10 |
Антифрикционное кольцо вала верхнее |
инженерный пластик |
11 |
Вал |
легированная сталь никелированная |
12 |
Антифрикционное кольцо вала нижнее |
инженерный пластик |
13 |
Уплотнительное кольцо вала нижнее |
NBR |
14 |
Заглушка |
NBR |
15 |
Уплотнительное кольцо регулировочных
винтов |
NBR |
16 |
Шайба регулировочного винта |
нержавеющая сталь 304 |
17 |
Стопорная гайка регулировочного винта |
нержавеющая сталь 304 |
18 |
Винт регулировочный |
нержавеющая сталь 304 |
19 |
Поршень |
алюминиевый сплав, литой под давлением |
20 |
Направляющая накладка поршня |
инженерный пластик |
21 |
Антифрикционное кольцо поршня |
инженерный пластик |
22 |
Уплотнительное кольцо поршня |
NBR |
23 |
Комплект пружин |
пружинная сталь |
24 |
Уплотнительное кольцо крышки |
NBR |
25 |
Торцевая крышка |
литой алюминий с полиэфирным покрытием |
26 |
Винт крышки |
нержавеющая сталь 304 |
27 |
Стопорный винт |
нержавеющая сталь 304 |
28 |
Адаптер |
углеродистая сталь |
|
Эскиз деталей и материалов пневмопривода DN.ru PA-SA |
