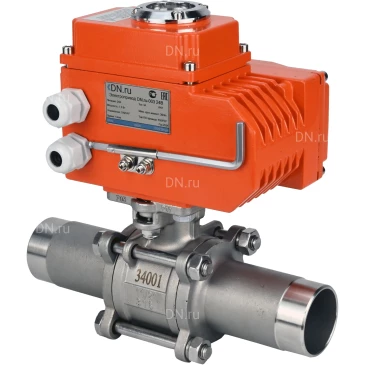

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходные, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-EM-O1-380VAC-У1 380В HARK

Краны шаровые применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Электропривод четвертьоборотный DN.ru QT2-N-xEM-O1-x-У1. Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.09470/23, срок действия до 20.02.2029.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-EM-O1-380VAC-У1 380В HARK:

Номинальный диаметр DN, мм	10-150
Номинальное давление PN, бар	DN10÷25 – 64 DN32÷50 – 40 DN65÷80 – 25 DN100÷150 – 16
Температура рабочей среды t, ⁰C	от -20 до +180
Рабочая среда	вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к материалам крана
Присоединение к трубопроводу	приварное
Тип проходного сечения	полнопроходной
Класс герметичности шарового затвора	«А» по ГОСТ 9544-2015
Сферы применения	системы отопления и водоснабжения, промышленные трубопроводы
Средний срок службы, лет	5
Средний ресурс, циклов закрытие/открытие	100 000 (при неагрессивной среде и средних значениях давления и температуры)

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходные, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-EM-O1-380VAC-У1 380В HARK

Габариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-EM-O1-380VAC-У1 380В HARK:

DN	Модель эл. привода	Размеры, мм
DN	Модель эл. привода	d	D	B	L	Y
10	QT-N-020EMT	12	17.2	2.1	130	241.8
15		15	21.3	2.1	150	241.8
20		20	26.9	2.1	155	241.8
25		25	33.7	2.8	186	241.8
32		32	42.4	2.8	195	241.8
40		38	48.3	2.8	231	241.8
50		50	60.3	2.8	243	241.8
65		64	76.1	3	290	241.8
80		76	88.9	3	302	241.8
100		100	114.3	3	326	241.8
125	QT-N-040EMT	125	141.3	3.4	360	241.8
150	QT-N-060EMT	150	168.3	3.4	390	241.8

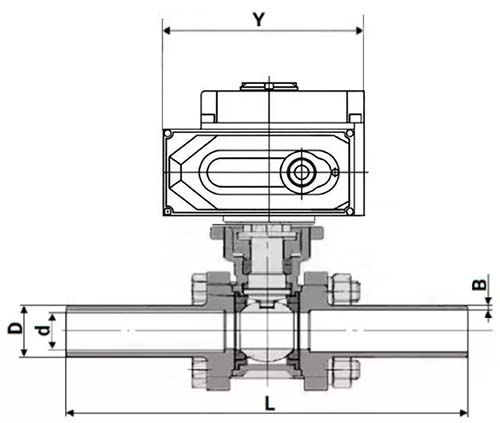

Эскиз размеров и габаритов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-EM-O1-380VAC-У1 380В HARK:

Материалы деталей кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-EM-O1-380VAC-У1 380В HARK:

№ п/п	Наименование детали	Материал
1	Корпус	нерж. сталь 316
2	Боковой элемент (2 шт)	нерж. сталь 316
3	Шар	нерж. сталь 316
4	Уплотнение шара	PTFE
5	Уплотнение штока	PTFE
6	Втулка	нержавеющая сталь 304
7	Шток	нержавеющая сталь 304
8	Шайба	нержавеющая сталь
9	Гайка	сталь А2-70
10	Болт	сталь А2-70
11	Рукоятка	нержавеющая сталь
12	Покрытие рукоятки	ПВХ
13	Гайка	сталь А2-70

Технические электроприводов DN.ru QT2-N-xEM-O1-x-У1м

Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	380V/AC, 50Гц
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт);
Тепловая защита	включение при 120°С ±5°С; выключение при 97°С ±5°С
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	IP67
Уровень шума, дБ	≤ 50
Мощность обогревателя, Вт	5
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Изображение электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Габариты и размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Размеры, мм							ISO 5211
L	H	A	B	C	D	Размер штока, квадрат	ISO 5211
241,8	157,5	119	118	112,3	26	22x22	F07/F10

Эскиз габаритные размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Схема устройства электроприводов DN.ru QT-N-xEM-O1-x-У1 HARK:

№ п/п	Наименование
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Схема устройства электроприводов DN.ru QT2-N-xEM-O1-x-У1
