Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Электроприводы четвертьоборотные взрывозащищенного исполнения предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Подходят для использования в промышленных взрывоопасных зонах.
|
Технические характеристики кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-50 Ру63 полнопроходных, под приварку:
| Характеристика |
Значение |
| Диаметр номинальный |
40-50 мм |
| Класс герметичности |
"A" |
| Тип уплотнения |
PTFE / Фторопласт / Тефлон |
| Присоединение |
под приварку |
| Тип устройства крана |
двухходовой |
| Проход шара крана |
полнопроходной |
| Тип управления |
Электропривод 24В |
| Температура рабочей среды |
от -29 до +204 °C |
| Среда |
вода, пар, нефтепродукты, нейтральные среды |
| Область применения |
водоснабжение, теплоснабжение, пароснабжение |
| Страна производитель |
Россия |
| Срок службы |
10 лет |
|
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-50 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с 1/4-оборотными взрывозащищенными электроприводами QT-EX-xEM-O2-24VDC-У1
|
Технические характеристики электроприводов DN.ru QT-EX-хEM-O2-24VDC-У1:
| Характеристика |
Значение |
| Тип электропривода |
четвертьоборотный |
| Напряжение питания |
24В |
| Применение |
водоснабжение, теплоснабжение, пароснабжение |
| Климатическое исполнение |
УХЛ4 |
|

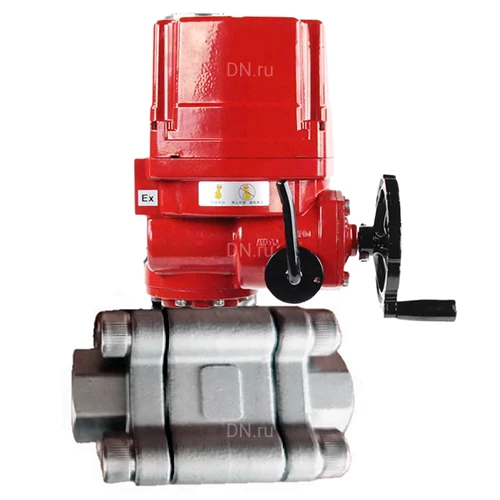

Электроприводы DN.ru QT-EX-хEM-O2-24VDC-У1
|
Габаритные и установочные размеры кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-50 Ру63 полнопроходных, под приварку:
| Модель |
L,
мм |
Ød,
мм |
ØK,
мм |
S,
мм |
| DN40 |
120±2 |
38 |
48.6 |
13 |
| DN50 |
140±2 |
50 |
61.1 |
16 |
| DN65 |
165±2 |
65 |
73.8 |
16 |
| DN80 |
185±2 |
80 |
89.3 |
16 |
| DN100 |
240±2 |
100 |
115.4 |
19 |
|
Эскиз габаритов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-50 Ру63 полнопроходных, под приварку
|
Габаритные и установочные размеры электроприводов DN.ru QT-EX-хEM-O2-24VDC-У1:
| Модель |
X, мм |
Z, мм |
Y, мм |
| EX-010 |
255 |
265 |
170 |
| EX-015 |
255 |
265 |
170 |
| EX-020 |
280 |
270 |
200 |
| EX-030 |
310 |
310 |
200 |
| EX-040 |
310 |
310 |
200 |
| EX-050 |
310 |
310 |
200 |
| EX-060 |
420 |
350 |
350 |
| EX-100 |
420 |
350 |
350 |
| EX-200 |
420 |
350 |
350 |
|
Эскиз габаритов электроприводов DN.ru QT-EX-хEM-O2-24VDC-У1
|
Материалы деталей кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-50 Ру63 полнопроходных, под приварку:
| № |
Наименование |
Материал |
| 1 |
Корпус |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 2,3 |
Патрубок |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 4 |
Шар |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 5 |
Уплотнительное седло |
PTFE |
| 6 |
Шток |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 7 |
Упорная шайба |
PTFE |
| 8 |
Кольцеобразное уплотнение |
FKM |
| 9 |
Набивка |
PTFE |
| 10 |
Сальник |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 11 |
Дисковая пружина |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 12 |
Предохранительная крышка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 13 |
Шайба |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 14,15 |
Гайка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 17 |
Шпилька |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
|
Эскиз материалов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-50 Ру63 полнопроходных, под приварку
|
