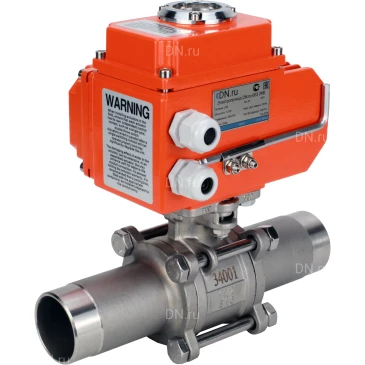

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-32 Ру63 полнопроходные, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK

Сортировать по:

Показывать по:

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10 Ру63 полнопроходной, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK

Описание

Управление: Электропривод 24В

Производитель: DN.ru, Россия

Диаметр: 10 мм

Давление номинальное: 63 бар

Тип присоединения: под приварку

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 130 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды

Температура: 180 °C

Вес: 2.73 кг

Артикул: D160-53209

Доставим в город Москва:

В наличии:

32 373 ₽ $ €

до 2024-12-22

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду15 Ру63 полнопроходной, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK

Описание

Управление: Электропривод 24В

Производитель: DN.ru, Россия

Диаметр: 15 мм

Давление номинальное: 63 бар

Тип присоединения: под приварку

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 150 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды

Температура: 180 °C

Вес: 2.85 кг

Артикул: D160-53210

Доставим в город Москва:

В наличии:

32 373 ₽ $ €

до 2024-12-22

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду32 Ру63 полнопроходной, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK

Описание

Управление: Электропривод 24В

Производитель: DN.ru, Россия

Диаметр: 32 мм

Давление номинальное: 63 бар

Тип присоединения: под приварку

Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2

Строительная длина: 195 мм

Уплотнение: PTFE

Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды

Температура: 180 °C

Вес: 4.20 кг

Артикул: D160-53213

Доставим в город Москва:

В наличии:

36 598 ₽ $ €

до 2024-12-22

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Краны шаровые применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Электропривод четвертьоборотный DN.ru QT2-N-xEM-O1-x-У1. Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.09470/23, срок действия до 20.02.2029.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-32 Ру63 полнопроходных, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

Номинальный диаметр DN, мм	10-150
Номинальное давление PN, бар	DN10÷25 – 64 DN32÷50 – 40 DN65÷80 – 25 DN100÷150 – 16
Температура рабочей среды t, ⁰C	от -20 до +180
Рабочая среда	вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к материалам крана
Присоединение к трубопроводу	приварное
Тип проходного сечения	полнопроходной
Класс герметичности шарового затвора	«А» по ГОСТ 9544-2015
Сферы применения	системы отопления и водоснабжения, промышленные трубопроводы
Средний срок службы, лет	5
Средний ресурс, циклов закрытие/открытие	100 000 (при неагрессивной среде и средних значениях давления и температуры)

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-32 Ру63 полнопроходные, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK

Габариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-32 Ру63 полнопроходных, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

DN	Модель эл. привода	Размеры, мм
DN	Модель эл. привода	d	D	B	L	Y
10	QT-N-003EMT	12	17.2	2.1	130	123
15		15	21.3	2.1	150	123
32		32	42.4	2.8	195	123

Эскиз размеров и габаритов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-32 Ру63 полнопроходных, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

Материалы деталей кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-32 Ру63 полнопроходных, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT-N-003EM-O1-24VDC-У1 24В HARK:

№ п/п	Наименование детали	Материал
1	Корпус	нерж. сталь 316
2	Боковой элемент (2 шт)	нерж. сталь 316
3	Шар	нерж. сталь 316
4	Уплотнение шара	PTFE
5	Уплотнение штока	PTFE
6	Втулка	нержавеющая сталь 304
7	Шток	нержавеющая сталь 304
8	Шайба	нержавеющая сталь
9	Гайка	сталь А2-70
10	Болт	сталь А2-70
11	Рукоятка	нержавеющая сталь
12	Покрытие рукоятки	ПВХ
13	Гайка	сталь А2-70

Технические электроприводов DN.ru QT2-N-xEM-O1-x-У1м

Тип электропривода	четвертьоборотный
Тип двигателя	асинхронный
Угол поворота, °	90±5
Материал корпуса	алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала	легированная сталь
Напряжение питания	24V/DC
Кабельный ввод	гермоввод 2xM18
Тип присоединения	ISO 5211
Самоблокирующееся устройство	самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания	2 концевых выключателя + 2 дополнительных выключателя (сухой контакт);
Тепловая защита	включение при 120°С ±5°С; выключение при 97°С ±5°С
Класс изоляции	F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала	2 внешних регулируемых стопора
Класс защиты корпуса	IP67
Уровень шума, дБ	≤ 50
Мощность обогревателя, Вт	5
Температура окружающей среды, °С	от -20 до +70
Влажность окружающей среды	≤95% (25°С)
Взрывозащита корпуса	нет

Изображение электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Габариты и размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Модель	003EMT
L, мм	123
H, мм	115
A, мм	101
B, мм	98
C, мм	74
D, мм	49
E, мм	34.5
F, мм	35
G, мм	5
Размер штока, квадрат, мм	14x14
ISO 5211	F05/F07

Эскиз габаритные размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Схема устройства электроприводов DN.ru QT2-N-xEM-O1-x-У1:

№ п/п	Наименование
1	Индикатор положения
2	Верхняя крышка
3	Плата управления
4	Конденсатор
5	Нажимные кулачки
6	Выходной вал с червячным колесом
7	Корпус
8	Ограничители хода выходного вала
9	Червячный вал
10	Электродвигатель
11	Редуктор
12	Крышка редуктора

Технические электроприводов DN.ru QT2-N-xEM-O1-x-У1м

Изображение электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Габариты и размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Эскиз габаритные размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Схема устройства электроприводов DN.ru QT2-N-xEM-O1-x-У1:

Схема устройства электроприводов DN.ru QT2-N-xEM-O1-x-У1
