Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG полнопроходные, корпус - нерж.сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V и БКВ APL-510N EX купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры.

Общие технические характеристики кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG

Характеристика	Значение
Температура рабочей среды t, ⁰C	от -20 до +180
Рабочая среда	вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к материалам крана
Присоединение к трубопроводу	приварное
Тип проходного сечения	полнопроходной
Класс герметичности шарового затвора	«А» по ГОСТ 9544-2015
Материал корпуса	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Материал шара	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Сферы применения	системы отопления и водоснабжения, промышленные трубопроводы
Средний срок службы, лет	5
Средний ресурс, циклов закрытие/открытие	100 000 (при неагрессивной среде и средних значениях давления и температуры)

Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG полнопроходные, корпус - нерж.сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4V320-08 NAMUR AC220V и БКВ APL-510N EX

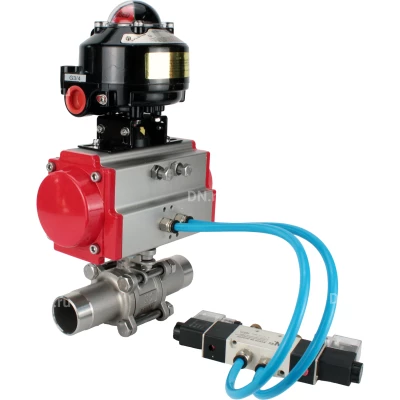

Изображение кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG

Габариты и рамеры кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG

Модель	d, мм	D, мм	B, мм	L, мм
Ду10	12	17.2	2.1	130
Ду100	100	114.3	3	326
Ду125	125	141.3	3.4	360
Ду15	15	21.3	2.1	150
Ду150	150	168.3	3.4	390
Ду20	20	26.9	2.1	155
Ду25	25	33.7	2.8	186
Ду32	32	42.4	2.8	195
Ду40	38	48.3	2.8	231
Ду50	50	60.3	2.8	243
Ду65	64	76.1	3	290
Ду80	76	88.9	3	302

Эскиз габаритов и размеров кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG

Материалы кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG

№	Наименование	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Боковой элемент (2 шт)	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
3	Шар	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Уплотнение шара	PTFE
5	Уплотнение штока	PTFE
6	Втулка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
7	Шток	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8	Шайба	нержавеющая сталь
9	Гайка	нержавеющая сталь А2-70 (аналог 08Х18Н10)
10	Болт	нержавеющая сталь А2-70 (аналог 08Х18Н10)
13	Гайка	нержавеющая сталь А2-70 (аналог 08Х18Н10)

Эскиз материалов и деталей кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG

Технические параметры пневмоприводов DN.ru PA-DA двойного действия

Характеристика	Значение
Бренд	DN.ru
Тип пневмопривода	двойного действия
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Среда	сжатый воздух
Температура рабочей среды	от -20 °C до +80 °C
Угол поворота	0 - 90°
Регулировка угла поворота	±5%
Страна производитель	Китай
Максимальный диаметр частиц рабочей среды	≤30 мкм2
Стандарт верхнего соединения	NAMUR
Стандарт соединения подачи воздуха	NAMUR

Видео пневмоприводов DN.ru PA-DA двойного действия

Деталировка пневмоприводов DN.ru PA-DA двойного действия

№	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз деталировки пневмоприводов DN.ru PA-DA двойного действия

Технические характеристики блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных

Характеристика	Значение
Корпус	всепогодный IP67/ NEMA4 4X,7,9 взрывозащищенный E EX d IIC T6
Совместимые устройства	- четвертьоборотные пневмоприводы; - любые исполнительные механизмы с поворотом вала на 90°
Полный угол поворота	90°
Кабельные вводы	2 x NPT 3/4”
Электрическое подключение	клеммы с винтовым зажимом 8 точек (0,08 – 2,5) мм 2
Резьба кабельного ввода	2 x NPT 3/4”
Тип визуального индикатора	двухцветная полусфера: ОТКРЫТО (Open) - желтый ЗАКРЫТО (Closed) - красный
Переключатели/датчики	два механических переключателя два датчика приближения
Номинальное напряжение, В	250
Номинальный ток, А	16
Допустимая температура окружающей среды, °С	от -20 до +66
Средний ресурс, циклов	10 000 000
Вес, кг	1,800

Изображение блоков концевых выключателей DN.ru APL-510N EX взрывозащищенных

Технические параметры пневмораспределителей DN.ru 4V320-08 NAMUR AC220V

Характеристика	Значение
Тип пневмораспределителя	золотниковый
Материал корпуса	алюминевый сплав и технополимер
Управление	двустороннее электромагнитное
Присоединение к пневмоприводу	стыковочная поверхность по стандарту NAMUR (VDI/VDE3845)
Схема работы	5/2 – 5 рабочих линий; 2 позиции
Эффективная площадь сечения, мм2	25 (Cv = 1,4)
Размер порта подвода воздуха (в пневмораспределитель)	G 1/4
Размер портов отвода воздуха (в пневмопривод)	2 х Ø20
Размеры выхлопных портов (сброс в атмосферу)	2 х G 1/4
Рабочее давление, бар	1,5 ÷ 8
Максимальное давление, бар	12
Рабочая среда	очищенный воздух (тонкость очистки 40 мкм)
Напряжение питания, В	220
Полная мощность, В·А	4,5
Допустимые изменения напряжения питания	±10%
Степень защиты/класс изоляции	IP65/F
Температура эксплуатации, °C	от -5 до +50
Максимальная частота срабатывания	5 циклов в секунду
Минимальное время переключения, с	0,05
Пропускная способность, л/мин	1 350
Средний ресурс, циклов	20 000 000
Вес, кг	1,200

Изображение пневмораспределителей DN.ru 4V320-08 NAMUR AC220V
