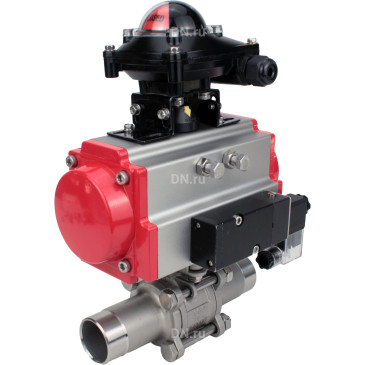

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходные, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-SA, пневмораспределителем 4M310-08 24В и блоком концевых выключателей APL-210N
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10 Ру63 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-052, пневмораспределителем 4M310-08 24В и БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 10 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 130 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 2.34 кг
Артикул: D160-52696
Доставим в город Москва:
В наличии:
20 856
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду15 Ру63 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-083, пневмораспределителем 4M310-08 24В и БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 15 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 150 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 4.84 кг
Артикул: D160-52699
Доставим в город Москва:
В наличии:
29 632
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду32 Ру63 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-083, пневмораспределителем 4M310-08 24В и БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 32 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 195 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 6.09 кг
Артикул: D160-52703
Доставим в город Москва:
В наличии:
33 443
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду20 Ру63 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-105, пневмораспределителем 4M310-08 24В и БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 155 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 8.64 кг
Артикул: D160-52701
Доставим в город Москва:
В наличии:
33 505
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду25 Ру63 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-105, пневмораспределителем 4M310-08 24В и БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 186 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 9.10 кг
Артикул: D160-52702
Доставим в город Москва:
В наличии:
36 252
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду40 Ру40 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-105, пневмораспределителем 4M310-08 24В и БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 40 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 231 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 10.12 кг
Артикул: D160-52704
Доставим в город Москва:
В наличии:
40 345
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду50 Ру40 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-105, пневмораспределителем 4M310-08 24В и БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 40 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 243 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 11.14 кг
Артикул: D160-52705
Доставим в город Москва:
В наличии:
46 829
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-105, пневмораспределителем 4M310-08 24В и БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 25 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 290 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 15.04 кг
Артикул: D160-52706
Доставим в город Москва:
В наличии:
67 404
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-130, пневмораспределителем 4M310-08 24В и БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 25 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 302 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 22.34 кг
Артикул: D160-52707
Доставим в город Москва:
В наличии:
93 074
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду100 Ру25 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-140, пневмораспределителем 4M310-08 24В и БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 25 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 326 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 33.64 кг
Артикул: D160-52697
Доставим в город Москва:
В наличии:
136 408
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду125 Ру16 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-210, пневмораспределителем 4M310-08 24В и БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 125 мм
Давление номинальное: 16 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 360 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 72.04 кг
Артикул: D160-52698
Доставим в город Москва:
В наличии:
281 795
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду150 Ру16 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-210, пневмораспределителем 4M310-08 24В и БКВ APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 150 мм
Давление номинальное: 16 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 390 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 84.04 кг
Артикул: D160-52700
Доставим в город Москва:
В наличии:
379 986
₽
$
€
?
до 2024-12-22
Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Приводы пневматические DN.ru поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм. Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с четвертьоборотными пневмоприводами. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-SA, пневмораспределителем 4M310-08 24В и блоком концевых выключателей APL-210N:
|
Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходные, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-SA, пневмораспределителем 4M310-08 24В и блоком концевых выключателей APL-210NГабариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-SA, пневмораспределителем 4M310-08 24В и блоком концевых выключателей APL-210N:
Эскиз габариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-SA, пневмораспределителем 4M310-08 24В и блоком концевых выключателей APL-210N
| Таблица деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-SA, пневмораспределителем 4M310-08 24В и блоком концевых выключателей APL-210N:
Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-SA, пневмораспределителем 4M310-08 24В и блоком концевых выключателей APL-210NТехнические параметры пневмопривода DN.ru
|
Пневмопривод DN.ruГабариты и размеры пневмопривода DN.ru
|
Эскиз габаритов и размеров пневмопривода DN.ruТаблица деталей и материалов пневмопривода DN.ru
Технические параметры пневмораспределителя DN.ru 4M310-08 24В
Пневмораспределитель DN.ru 4M310-08 24ВГабариты и размеры пневмораспределителя DN.ru 4M310-08 24В
Эскиз габаритов и размеров пневмораспределителя DN.ru 4M310-08 24ВТехнические параметры блока концевых выключателей DN.ru APL-210N
Блок концевых выключателей DN.ru APL-210NГабариты и размеры блока концевых выключателей DN.ru APL-210N:
|
Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-210NТаблица деталей и материалов блока концевых выключателей DN.ru APL-210N:
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
