Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду65-150 Ру16-25 полнопроходные, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом ГЗ-ОФ 220В

Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с 1-оборотным электроприводом ГЗ-ОФ-100/30 220В
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с 1-оборотным электроприводом ГЗ-ОФ-100/30 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 25 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 290 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 43.80 кг
Артикул: D160-53467
Доставим в город Москва: под запрос
Запросить остатки
154 407 $  ?
до 2024-12-30
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с 1-оборотным электроприводом ГЗ-ОФ-100/30 220В
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с 1-оборотным электроприводом ГЗ-ОФ-100/30 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 25 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 302 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 47.50 кг
Артикул: D160-53468
Доставим в город Москва: под запрос
Запросить остатки
168 142 $  ?
до 2024-12-30
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду100 Ру16 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с 1-оборотным электроприводом ГЗ-ОФ-200/30 220В
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду100 Ру16 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с 1-оборотным электроприводом ГЗ-ОФ-200/30 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 326 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 54.20 кг
Артикул: D160-53464
Доставим в город Москва: под запрос
Запросить остатки
208 564 $  ?
до 2024-12-30
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду125 Ру16 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с 1-оборотным электроприводом ГЗ-ОФ-320/30 220В
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду125 Ру16 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с 1-оборотным электроприводом ГЗ-ОФ-320/30 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 125 мм
Давление номинальное: 16 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 360 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 62.00 кг
Артикул: D160-53465
Доставим в город Москва: под запрос
Запросить остатки
299 798 $  ?
до 2024-12-30
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду150 Ру16 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с 1-оборотным электроприводом ГЗ-ОФ-630/30 220В
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду150 Ру16 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с 1-оборотным электроприводом ГЗ-ОФ-630/30 220В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 150 мм
Давление номинальное: 16 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 390 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 94.00 кг
Артикул: D160-53466
Доставим в город Москва: под запрос
Запросить остатки
411 644 $  ?
до 2024-12-30
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Однооборотные электроприводы с двухсторонней муфтой ограничения крутящего момента типа ГЗ-ОФ общего назначения применяются для управления запорной и запорнорегулирующей промышленной трубопроводной арматурой, устанавливаемой в помещениях, под навесом и на открытом воздухе.

Технические характеристики кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду65-150 Ру16-25 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом ГЗ-ОФ 220В:

Наименование Значение
Тип присоединения под приварку
Тип управления С электроприводом
Применение водоснабжение, теплоснабжение, промышленность
Проход шара крана полнопроходной
Климатическое исполнение У1, УХЛ1, Т1
Температура рабочей среды, °С от -20 до 180
Присоединение под приварку
Управление электропривод 220В
Класс герметичности A
Водоразборный нет
Тип устройства крана двухходовой
Среда вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Страна производитель Россия
Гарантия, г. 1
Срок службы, лет 5

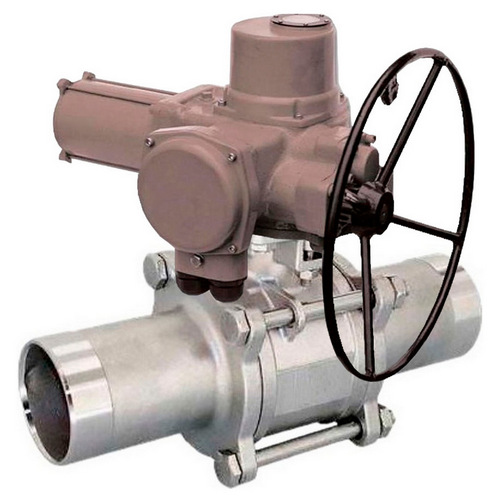

Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду65-150 Ру16-25 полнопроходные, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом ГЗ-ОФ 220В

Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду65-150 Ру16-25 полнопроходные, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом ГЗ-ОФ 220В

Габариты и размеры кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду65-150 Ру16-25 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом ГЗ-ОФ 220В:

Модель L, мм S1, мм S2, мм
Ду65 290 436 250
Ду80 302 436 250
Ду100 326 436 250
Ду125 360 436 250
Ду150 390 554 287
Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду65-150 Ру16-25 полнопроходные, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом ГЗ-ОФ 220В

Эскиз габариты и размеры кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду65-150 Ру16-25 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом ГЗ-ОФ 220В

Таблица деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду65-150 Ру16-25 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом ГЗ-ОФ 220В:

№ п/п Наименование детали Материал
1 Корпус нержавеющая сталь 304
2 Боковой элемент (2 шт) нержавеющая сталь 304
3 Шар нержавеющая сталь 304
4 Уплотнение шара PTFE
5 Уплотнение штока PTFE
6 Втулка нержавеющая сталь 304
7 Шток нержавеющая сталь 304
8 Шайба нержавеющая сталь
9 Гайка сталь А2-70
10 Болт сталь А2-70
Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду65-150 Ру16-25 полнопроходные, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом ГЗ-ОФ 220В

Эскиз деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду65-150 Ру16-25 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом ГЗ-ОФ 220В

Технические параметры электроприводов

Наименование Значение
Напряжение питания 220 В
Наличие ручного дублера штурвал
Концевые выключатели нет
Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду65-150 Ру16-25 полнопроходные, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом ГЗ-ОФ 220В

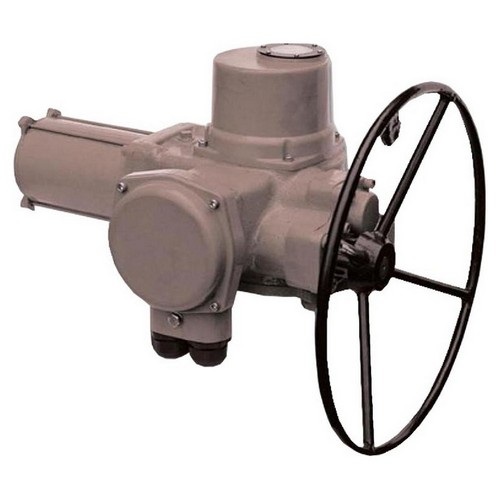

Электроприводы

Габариты и размеры электроприводов :

Модель электропривода S1, мм S3, мм S2, мм S4, мм
ГЗ-ОФ-100/30 395 мм 436 мм 250 мм 300 мм
ГЗ-ОФ-200/30 395 мм 436 мм 250 мм 300 мм
ГЗ-ОФ-320/30 395 мм 436 мм 250 мм 300 мм
ГЗ-ОФ-630/30 481 мм 554 мм 287 мм 400 мм
Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду65-150 Ру16-25 полнопроходные, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом ГЗ-ОФ 220В

Эскиз габаритов и размеров электроприводов

Устройство электроприводов :

№ п/п Детали
1 Электродвигатель
2 Прямозубая цилиндрическая шестерня
3 Крышка
4 Моментная муфта
6 Ограничитель хода выходного вала
9 Механический упор открытия
10 Механический упор закрытия
11 Червячный редуктор
12 Тарельчатая пружина
13 Червячный редуктор маховика ручного дублера
15 Выходной вал
16 Червячный редуктор
18 Планетарная передача
19 Червячный редуктор маховика ручного дублера
20 Муфта сцепления
22 Клеммные колодки контактных соединений
Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду65-150 Ру16-25 полнопроходные, корпус - нержавеющая сталь 304, под приварку, с 1-оборотным электроприводом ГЗ-ОФ 220В

Эскиз устройство электроприводаов
