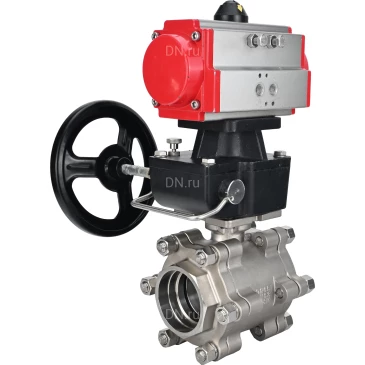

Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-XXX, ручными дублерами MON

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-065, ручным дублером MON1-250-T26-ISO
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-065, ручным дублером MON1-250-T26-ISO
Артикул: D160-73762
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 120 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 204 °C
Вес: 9.35 кг
на 2025-11-14
44 436,54
  • $
  • €
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-083, ручным дублером MON1-250-T26-ISO
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-083, ручным дублером MON1-250-T26-ISO
Артикул: D160-73763
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 140 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 204 °C
Вес: 12.90 кг
на 2025-11-14
64 305,31
  • $
  • €
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду65 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105, ручным дублером MON2-450-T28-ISO
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду65 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105, ручным дублером MON2-450-T28-ISO
Артикул: D160-73764
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 165 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 204 °C
Вес: 20.30 кг
на 2025-11-14
104 947,15
  • $
  • €
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105, ручным дублером MON2-450-T28-ISO
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105, ручным дублером MON2-450-T28-ISO
Артикул: D160-73765
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 185 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 204 °C
Вес: 23.60 кг
на 2025-11-14
140 236,78
  • $
  • €
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105, ручным дублером MON3-700-T38-ISO
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105, ручным дублером MON3-700-T38-ISO
Артикул: D160-73761
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 240 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 204 °C
Вес: 30.10 кг
на 2025-11-14
240 815,25
  • $
  • €
Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Пневмоприводы двойного действия PA-DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.

Технические характеристики кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:

Характеристика Значение
Диаметр номинальный 40-100 мм
Класс герметичности "A"
Тип уплотнения PTFE / Фторопласт / Тефлон
Присоединение под приварку
Тип устройства крана двухходовой
Проход шара крана полнопроходной
Тип управления пневмопривод двойного действия
Температура рабочей среды от -29 до +204 °C
Среда вода, пар, нефтепродукты, нейтральные среды
Область применения водоснабжение, теплоснабжение, пароснабжение
Страна производитель Россия
Срок службы 10 лет

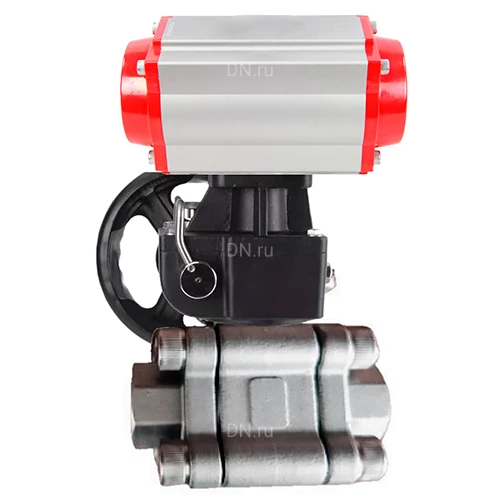

Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-XXX, ручными дублерами MON

Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-XXX, ручными дублерами MON

Технические характеристики пневмоприводов DN.ru PA-DA:

Характеристика Значение
Тип пневмопривода двойного действия
Номинальное давление 12 бар
Рабочее давление 2...8 бар
Максимальный диаметр частиц менее 30 мкм2
Рабочая среда фильтрованный сжатый воздух или неагрессивные газы, масла
Диапазон регулировки ± 5° для вращения при 0° и 90°
Пневмоприводы DN.ru PA-DA

Пневмоприводы DN.ru PA-DA

Технические характеристики ручных дублеров DN.ru MON:

Характеристика Значение
Режим работы повторно-кратковременный, реверсивный
Рабочая среда фильтрованный сжатый воздух или неагрессивные газы, масла
Рабочая температура от -20°C до +80°C
Климатическое исполнение У, УХЛ, Т, ОМ
Ход механический предел 0-90°
Степень защиты IP67
Тип присоединения ISO 5211
Применение водоснабжение, отопление, пожаротушение, тепловые пункты
Крутящий момент 250-1200 Нм
Ручные дублеры DN.ru MON

Ручные дублеры DN.ru MON

Габаритные и установочные размеры кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:

Модель L,
мм		 Ød,
мм		 ØK,
мм		 S,
мм
DN40 120±2 38 48.6 13
DN50 140±2 50 61.1 16
DN65 165±2 65 73.8 16
DN80 185±2 80 89.3 16
DN100 240±2 100 115.4 19
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-XXX, ручными дублерами MON

Эскиз габаритов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку

Габаритные и установочные размеры пневмоприводов DN.ru PA-DA:

Модель A, мм B, мм C, мм D, мм E, мм F, мм G, мм H, мм
PA-x-052 30 41,5 65,5 72 92 65 30 80
PA-x-065 36 47 81 88 108 72 30 80
PA-x-083 46 57 98,5 108,7 128,7 92 30 80
PA-x-105 57,5 64 122,5 133 153 109,5 30 80
PA-x-130 67,5 74,5 145,5 155 185 127,5 30 130
PA-x-140 75 77 161 172 202 137,5 30 130
PA-x-160 87 87 184 197 227 159 30 130
PA-x 210 113 113 235,5 255 285 210 30 130
PA-x-270 147 147 299 326 356 273 30 130
PA-x-300 162 174 330 350 380 312 30 130
PA-x-350 190 195 483 410 440 365 30 130

Модель I, мм J, мм M, мм N, мм Z, мм d, мм K L
PA-x-052 36 50 11х11 14 147 40 M5x8 M6x10
PA-x-065 50 70 14х14 18 168 40 M6x10 M8x13
PA-x-083 50 70 17х17 21 204 40 M6x10 M8x13
PA-x-105 70 102 22х22 26 268 40 M8x13 M10x16
PA-x-130 70 102 22х22 26 301 55 M8x13 M10x16
PA-x-140 102 125 27х27 31 390 55 M10x16 M12x20
PA-x-160 102 125 27х27 31 458 55 M10x16 M12x20
PA-x-210 - 140 36х36 40 532 80 - M16x25
PA-x-270 - 165 46х46 50 718 80 - M20x25
PA-x-300 - 165 46х46 50 760 80 - M20x25
PA-x-350 165 254 46х46 50 920 80 M20x25 8xM16x25
Пневмоприводы DN.ru PA-DA

Эскиз габаритов пневмоприводов DN.ru PA-DA

Материалы деталей кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:

№ Наименование Материал
1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2,3 Патрубок нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
5 Уплотнительное седло PTFE
6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Упорная шайба PTFE
8 Кольцеобразное уплотнение FKM
9 Набивка PTFE
10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11 Дисковая пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12 Предохранительная крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14,15 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
17 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-XXX, ручными дублерами MON

Эскиз материалов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку

Конструкция пневмоприводов DN.ru PA-DA:

№ п/п Наименование детали Материал
1 Индикаторный винт АБС-пластик
2 Индикатор положения АБС-пластик
3 Пружинный зажим нержавеющая сталь 304
4 Металлическая шайба нержавеющая сталь 304
5 Прижимная шайба инженерный пластик
6 Корпус экструдированный алюминиевый сплав с твердым анодированием
7 Прижимная шайба инженерный пластик
8 Ограничитель легированная сталь
9 Уплотнительное кольцо вала верхнее NBR
10 Антифрикционное кольцо вала верхнее инженерный пластик
11 Вал легированная сталь никелированная
12 Антифрикционное кольцо вала нижнее инженерный пластик
13 Уплотнительное кольцо вала нижнее NBR
14 Заглушка NBR
15 Уплотнительное кольцо регулировочных винтов NBR
16 Шайба регулировочного винта нержавеющая сталь 304
17 Стопорная гайка регулировочного винта нержавеющая сталь 304
18 Винт регулировочный нержавеющая сталь 304
19 Поршень алюминиевый сплав, литой под давлением
20 Направляющая накладка поршня инженерный пластик
21 Антифрикционное кольцо поршня инженерный пластик
22 Уплотнительное кольцо поршня NBR
23 Комплект пружин пружинная сталь
24 Уплотнительное кольцо крышки NBR
25 Торцевая крышка литой алюминий с полиэфирным покрытием
26 Винт крышки нержавеющая сталь 304
27 Стопорный винт нержавеющая сталь 304
28 Адаптер углеродистая сталь
Пневмоприводы DN.ru PA-DA

Эскиз пневмоприводов DN.ru PA-DA

Материалы деталей ручных дублеров DN.ru MON:

№ Наименование Материал
1 Шток для монтажа пневмопривода Сталь 45
2 Уплотнительное кольцо EPDM
3 Фиксирующая пружина Пружинная сталь
4 Верхняя торцевая крышка Сплав алюминия
5 Винт Сталь 304
6 Фиксирующая скоба (главная тяга) Сталь 304
7 Корпус Сплав алюминия
8 Уплотнительное кольцо EPDM
9 Редуктор Чугун ВЧ50
10 Переходная муфта Чугун ВЧ40
11 Шток редуктора Чугун ВЧ40
Ручные дублеры DN.ru MON

Эскиз ручных дублеров DN.ru MON
