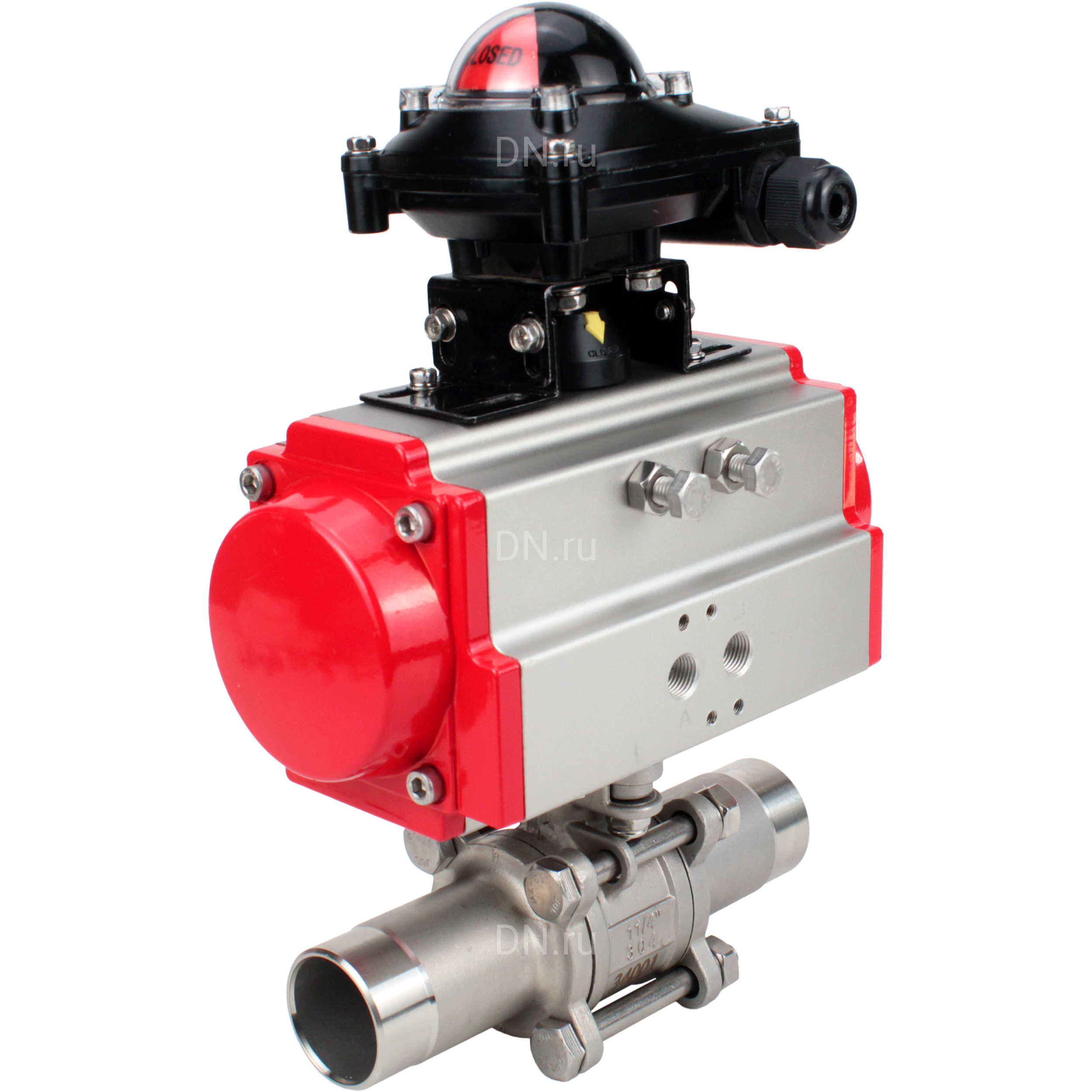

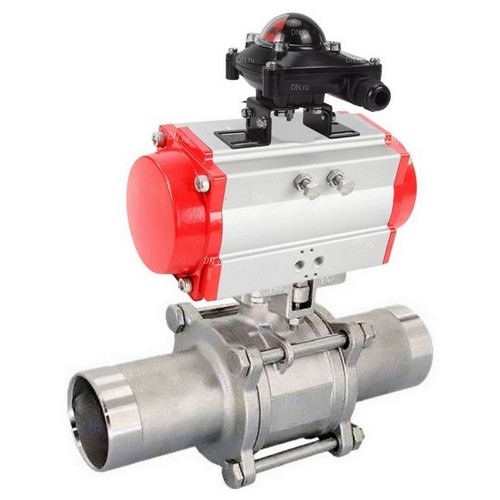

Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H Ду10-150 Ру16-64 полнопроходные, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом DN.ru PA-SA и блоком концевых выключателей APL-210N
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H Ду10 Ру64 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-052 и блоком концевых выключателей APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 10 мм
Давление номинальное: 64 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 130 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 1.90 кг
Артикул: D160-51581
Доставим в город Москва:
В наличии:
16 964
₽
$
€
?
до 2024-11-21
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H Ду15 Ру64 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-083 и блоком концевых выключателей APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 15 мм
Давление номинальное: 64 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 150 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 4.40 кг
Артикул: D160-51584
Доставим в город Москва:
В наличии:
25 407
₽
$
€
?
до 2024-11-21
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H Ду32 Ру40 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-083 и блоком концевых выключателей APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 32 мм
Давление номинальное: 40 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 195 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 5.65 кг
Артикул: D160-51588
Доставим в город Москва:
В наличии:
27 911
₽
$
€
?
до 2024-11-21
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H Ду20 Ру64 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-105 и блоком концевых выключателей APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 64 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 155 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 8.20 кг
Артикул: D160-51586
Доставим в город Москва:
В наличии:
29 028
₽
$
€
?
до 2024-11-21
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H Ду25 Ру64 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-105 и блоком концевых выключателей APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 64 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 186 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 8.66 кг
Артикул: D160-51587
Доставим в город Москва:
В наличии:
31 566
₽
$
€
?
до 2024-11-21
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H Ду40 Ру40 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-105 и блоком концевых выключателей APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 40 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 231 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 9.68 кг
Артикул: D160-51589
Доставим в город Москва:
В наличии:
34 235
₽
$
€
?
до 2024-11-21
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H Ду50 Ру40 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-105 и блоком концевых выключателей APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 40 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 243 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 10.70 кг
Артикул: D160-51590
Доставим в город Москва:
В наличии:
38 569
₽
$
€
?
до 2024-11-21
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-105 и блоком концевых выключателей APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 25 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 290 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 14.60 кг
Артикул: D160-51591
Доставим в город Москва:
В наличии:
54 453
₽
$
€
?
до 2024-11-21
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H Ду80 Ру25 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-130 и блоком концевых выключателей APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 25 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 302 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 21.90 кг
Артикул: D160-51592
Доставим в город Москва:
В наличии:
76 083
₽
$
€
?
до 2024-11-21
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H Ду100 Ру16 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-140 и блоком концевых выключателей APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 326 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 33.20 кг
Артикул: D160-51582
Доставим в город Москва:
В наличии:
111 114
₽
$
€
?
до 2024-11-21
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H Ду125 Ру16 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-210 и блоком концевых выключателей APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 125 мм
Давление номинальное: 16 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 360 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 56.10 кг
Артикул: D160-51583
Доставим в город Москва:
В наличии:
231 217
₽
$
€
?
до 2024-11-21
Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H Ду150 Ру16 полнопроходной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-210 и блоком концевых выключателей APL-210N
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 150 мм
Давление номинальное: 16 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина: 390 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 60.30 кг
Артикул: D160-51585
Доставим в город Москва:
В наличии:
304 539
₽
$
€
?
до 2024-11-21
Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H Ду10-150 Ру16-64 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом DN.ru PA-SA и блоком концевых выключателей APL-210N:
|
Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H Ду10-150 Ру16-64 полнопроходные, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом DN.ru PA-SA и блоком концевых выключателей APL-210NГабариты и размеры кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H Ду10-150 Ру16-64 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом DN.ru PA-SA и блоком концевых выключателей APL-210N:
Эскиз габариты и размеры кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H Ду10-150 Ру16-64 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом DN.ru PA-SA и блоком концевых выключателей APL-210N
| Таблица деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H Ду10-150 Ру16-64 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом DN.ru PA-SA и блоком концевых выключателей APL-210N:
Эскиз деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H Ду10-150 Ру16-64 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с пневмоприводом DN.ru PA-SA и блоком концевых выключателей APL-210NТехнические параметры пневмопривода DN.ru PA-SA
|

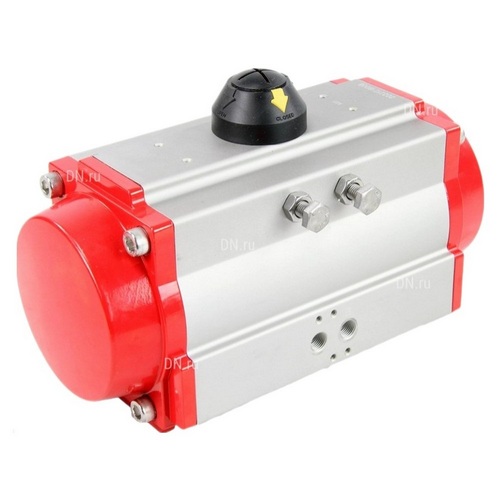

Пневмопривод DN.ru PA-SAГабариты и размеры пневмопривода DN.ru PA-SA:
|

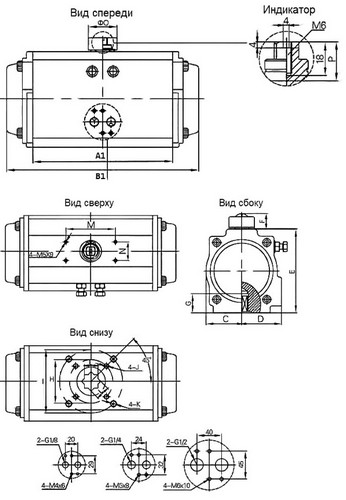

Эскиз габаритов и размеров пневмопривода DN.ru PA-SAТаблица деталей и материалов пневмопривода DN.ru PA-SA:
Эскиз деталей и материалов пневмопривода DN.ru PA-SAТехнические параметры блока концевых выключателей DN.ru APL-210N

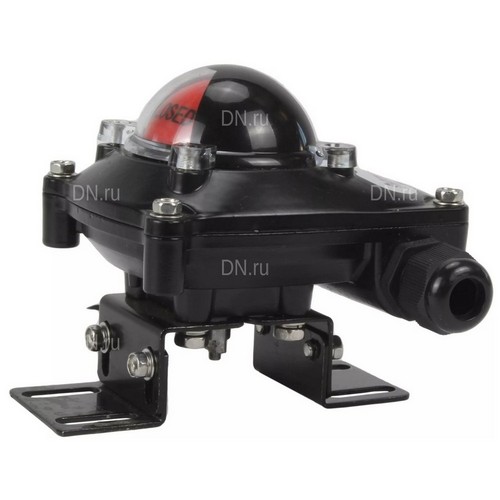

Блок концевых выключателей DN.ru APL-210NГабариты и размеры блока концевых выключателей DN.ru APL-210N:
|
Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-210NТаблица деталей и материалов блока концевых выключателей DN.ru APL-210N:
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
