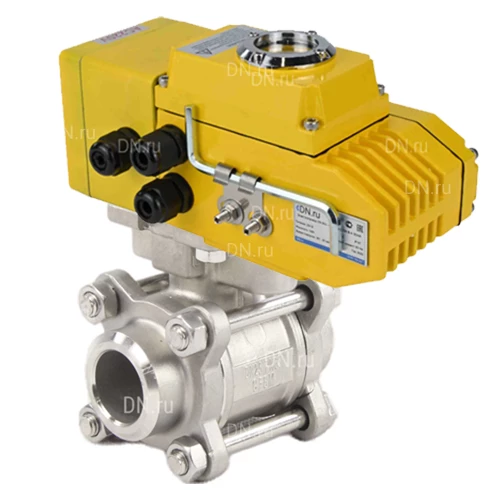

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-100 Ру63/40/25, полнопроходные под приварку, нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-EM-A1-220VAC-У1 DAR купить в Москве и РФ

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-W-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, нейтральные среды, газообразные среды), неагрессивные к материалам крана.

Электроприводы четвертьоборотные DN.ru QT-N-EM-A1-220VAC-У1 DAR предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H c электроприводом QT-N-EM-A1-220VAC-У1 DAR:

Наименование	Значение
Температура рабочей среды, °С	от -20 до 200
Тип устройства крана	двухходовой
Применение	водоснабжение, теплоснабжение, промышленность
Рабочая среда	вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Присоединение к трубопроводу	под приварку
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности	A по ГОСТ 9544
Тип управления	С электроприводом
Присоединение	под приварку
Управление	Электропривод 24В
Гарантия, г.	1
Страна производитель	Россия

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-100 Ру63/40/25, полнопроходные под приварку, нержавеющая сталь SS316, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QT-N-EM-A1-220VAC-У1 DAR

Габариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H c элетроприводом QT-N-EM-A1-220VAC-У1 DAR:

Dn	L, мм	L1, мм	F, мм
10	66	166	122
15	65	166	122
20	74	166	122
25	82	166	122
32	98	166	122
40	112	166	122
50	132	200	128
65	161	200	128
80	196	200	128
100	245	200	128

Эскиз кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H c элетроприводом QT-N-EM-A1-220VAC-У1 DAR

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H:

№ п/п	Наименование детали	Материал
1	Крышка	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2	Уплотнительное седло	PTFE
3	Шар	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
5	Уплотнительное кольцо	PTFE
6	Корпус	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7	Уплотнение	PTFE
8	Сальник	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
10	Гайка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11	Винт	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12	Гайка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H

Технические параметры электропривода DN.ru QT-N-EM-A1-220VAC-У1 DAR:

Наименование	Значение
Модель	QT-N-EM-A1-220VAC-У1 DAR
Давление управления, бар	2 ÷ 8
Наличие ручного дублера	есть

Схема подключения электропривода DN.ru QT-N-EM-A1-220VAC-У1 DAR

Таблица деталей и материалов электропривода DN.ru QT-N-EM-A1-220VAC-У1 DAR:

№ п/п	Наименование деталей
1	Выходной вал
2	Кабельный замок
3	Механический ограничитель
4	Ручной дублер
5	Корпус
6	Модульный бокс
7	Крышка
8	Смотровое стекло
9	Защита от пыли

Эскиз деталей и материалов электроопривода DN.ru QT-N-EM-A1-220VAC-У1 DAR
