Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50-150 Ру16-64 полнопроходные, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 24В, редуктором MON и блоком концевых выключателей APL-410N EX

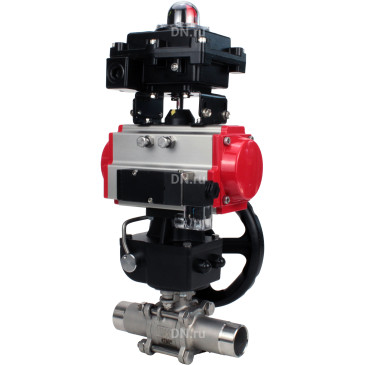

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50 Ру40 полнопроходной, нержавеющая сталь 316, PTFE, под приварку, с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 24В, редуктором MON2-450-T28-ISO и блоком концевых выключателей APL-410N EX
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 40 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 243 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 12.50 кг
Артикул: D160-52009
Доставим в город Москва:
В наличии:
57 385
₽
$
€
?
до 2024-11-21
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходной, нержавеющая сталь 316, PTFE, под приварку, с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 24В, редуктором MON2-450-T28-ISO и блоком концевых выключателей APL-410N EX
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 25 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 290 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 16.40 кг
Артикул: D160-52010
Доставим в город Москва:
В наличии:
76 601
₽
$
€
?
до 2024-11-21
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду80 Ру25 полнопроходной, нержавеющая сталь 316, PTFE, под приварку, с пневмоприводом PA-DA-083, пневмораспределителем 4M310-08 24В, редуктором MON2-450-T28-ISO и блоком концевых выключателей APL-410N EX
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 25 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 302 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 19.90 кг
Артикул: D160-52011
Доставим в город Москва:
В наличии:
92 881
₽
$
€
?
до 2024-11-21
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру16 полнопроходной, нержавеющая сталь 316, PTFE, под приварку, с пневмоприводом PA-DA-105, пневмораспределителем 4M310-08 24В, редуктором MON3-700-T38-ISO и блоком концевых выключателей APL-410N EX
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 326 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 31.70 кг
Артикул: D160-52001
Доставим в город Москва:
В наличии:
135 809
₽
$
€
?
до 2024-11-21
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду125 Ру16 полнопроходной, нержавеющая сталь 316, PTFE, под приварку, с пневмоприводом PA-DA-130, пневмораспределителем 4M310-08 24В, редуктором MON3-700-T38-ISO и блоком концевых выключателей APL-410N EX
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 125 мм
Давление номинальное: 16 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 360 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 42.60 кг
Артикул: D160-52002
Доставим в город Москва:
В наличии:
238 132
₽
$
€
?
до 2024-11-21
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду150 Ру16 полнопроходной, нержавеющая сталь 316, PTFE, под приварку, с пневмоприводом PA-DA-140, пневмораспределителем 4M310-08 24В, редуктором MON4-1200-T54-ISO и блоком концевых выключателей APL-410N EX
Управление: пневмопривод двойного действия
Производитель: DN.ru, Россия
Диаметр: 150 мм
Давление номинальное: 16 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 390 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 65.60 кг
Артикул: D160-52004
Доставим в город Москва:
В наличии:
344 760
₽
$
€
?
до 2024-11-21
Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм. Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с четвертьоборотными пневмоприводами. Ручной дублер с червячной передачей и понижающим редуктором позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматурыклапана, крана или дискового затвора. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. В качестве датчиков используются микровыключатели OMRON, индуктивные датчики или герконы. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50-150 Ру16-64 полнопроходных, корпус - нерж.сталь 316, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 24В, редуктором MON и блоком концевых выключателей APL-410N EX:
|
Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50-150 Ру16-64 полнопроходные, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 24В, редуктором MON и блоком концевых выключателей APL-410N EXГабариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50-150 Ру16-64 полнопроходных, корпус - нерж.сталь 316, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 24В, редуктором MON и блоком концевых выключателей APL-410N EX:
Эскиз габариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50-150 Ру16-64 полнопроходных, корпус - нерж.сталь 316, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 24В, редуктором MON и блоком концевых выключателей APL-410N EXТаблица деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50-150 Ру16-64 полнопроходных, корпус - нерж.сталь 316, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 24В, редуктором MON и блоком концевых выключателей APL-410N EX:
Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50-150 Ру16-64 полнопроходных, корпус - нерж.сталь 316, под приварку, с пневмоприводом PA-DA, пневмораспределителем 4M310-08 24В, редуктором MON и блоком концевых выключателей APL-410N EXТехнические параметры пневмопривода DN.ru PA-DA
|
Пневмопривод DN.ru PA-DAГабариты и размеры пневмопривода DN.ru PA-DA
|
Эскиз габаритов и размеров пневмопривода DN.ru PA-DAТаблица деталей и материалов пневмопривода DN.ru PA-DA
Эскиз деталей и материалов пневмопривода DN.ru PA-DAТехнические параметры пневмораспределителя DN.ru 4M310-08 24В
Пневмораспределитель DN.ru 4M310-08 24ВГабариты и размеры пневмораспределителя DN.ru 4M310-08 24В
Эскиз габаритов и размеров пневмораспределителя DN.ru 4M310-08 24ВТехнические параметры ручного дублера DN.ru MON
Ручной дублер DN.ru MONГабариты и размеры ручного дублера DN.ru MON:
Эскиз габаритов и размеров ручного дублера DN.ru MONТаблица деталей и материалов ручного дублера DN.ru MON:
Эскиз деталей и материалов ручного дублера DN.ru MONТехнические параметры блока концевых выключателей DN.ru APL-410N EX
Блок концевых выключателей DN.ru APL-410N EXГабариты и размеры блока концевых выключателей DN.ru APL-410N EX
|
Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-410N EXТаблица деталей и материалов блока концевых выключателей DN.ru APL-410N EX
Эскиз деталей и материалов блока концевых выключателей DN.ru APL-410N EX | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
