Краны шаровые DN.ru КШПП 316.200-ISO Ду10-50 Ру63 полнопроходные, нержавеющая сталь SS316, под приварку, с пневмоприводом DN.ru DA, пневмораспределителем 4V320-08, БКВ APL-410N EX, ручным дублером HDM и БПВ AFC2000 в городе Москва

Сортировать по:

Показывать по:

Кран шаровой DN.ru КШПП 316.200-ISO Ду10 Ру63 полнопроходной, нержавеющая сталь SS316, под приварку, с пневмоприводом DN.ru DA-052, пневмораспределителем 4V320-08 AC220V, БКВ APL-410N EX, ручным дублером HDM-1 и БПВ AFC2000

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Китай

Диаметр: 10 мм

Давление номинальное: 63 бар

Тип присоединения: под приварку

Корпус: Нержавеющая сталь SS316

Строительная длина: 63 мм

Уплотнение: PTFE

Среда: вода, пар, неагрессивная среда, нефтепродукты

Температура: 200 °C

Вес: 4.78 кг

Артикул: D160-20757

Доставим в город Москва:

В наличии:

33 290 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru КШПП 316.200-ISO Ду15 Ру63 полнопроходной, нержавеющая сталь SS316, под приварку, с пневмоприводом DN.ru DA-052, пневмораспределителем 4V320-08 AC220V, БКВ APL-410N EX, ручным дублером HDM-1 и БПВ AFC2000

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Китай

Диаметр: 15 мм

Давление номинальное: 63 бар

Тип присоединения: под приварку

Корпус: Нержавеющая сталь SS316

Строительная длина: 65 мм

Уплотнение: PTFE

Среда: вода, пар, неагрессивная среда, нефтепродукты

Температура: 200 °C

Вес: 4.85 кг

Артикул: D160-20758

Доставим в город Москва:

В наличии:

33 291 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru КШПП 316.200-ISO Ду20 Ру63 полнопроходной, нержавеющая сталь SS316, под приварку, с пневмоприводом DN.ru DA-052, пневмораспределителем 4V320-08 AC220V, БКВ APL-410N EX, ручным дублером HDM-1 и БПВ AFC2000

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Китай

Диаметр: 20 мм

Давление номинальное: 63 бар

Тип присоединения: под приварку

Корпус: Нержавеющая сталь SS316

Строительная длина: 75 мм

Уплотнение: PTFE

Среда: вода, пар, неагрессивная среда, нефтепродукты

Температура: 200 °C

Вес: 5.01 кг

Артикул: D160-20759

Доставим в город Москва:

В наличии:

34 078 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru КШПП 316.200-ISO Ду25 Ру63 полнопроходной, нержавеющая сталь SS316, под приварку, с пневмоприводом DN.ru DA-052, пневмораспределителем 4V320-08 AC220V, БКВ APL-410N EX, ручным дублером HDM-1 и БПВ AFC2000

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Китай

Диаметр: 25 мм

Давление номинальное: 63 бар

Тип присоединения: под приварку

Корпус: Нержавеющая сталь SS316

Строительная длина: 83 мм

Уплотнение: PTFE

Среда: вода, пар, неагрессивная среда, нефтепродукты

Температура: 200 °C

Вес: 5.29 кг

Артикул: D160-20760

Доставим в город Москва:

В наличии:

34 728 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru КШПП 316.200-ISO Ду32 Ру63 полнопроходной, нержавеющая сталь SS316, под приварку, с пневмоприводом DN.ru DA-052, пневмораспределителем 4V320-08 AC220V, БКВ APL-410N EX, ручным дублером HDM-1 и БПВ AFC2000

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Китай

Диаметр: 32 мм

Давление номинальное: 63 бар

Тип присоединения: под приварку

Корпус: Нержавеющая сталь SS316

Строительная длина: 98 мм

Уплотнение: PTFE

Среда: вода, пар, неагрессивная среда, нефтепродукты

Температура: 200 °C

Вес: 5.86 кг

Артикул: D160-20761

Доставим в город Москва:

В наличии:

35 894 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru КШПП 316.200-ISO Ду40 Ру63 полнопроходной, нержавеющая сталь SS316, под приварку, с пневмоприводом DN.ru DA-065, пневмораспределителем 4V320-08 AC220V, БКВ APL-410N EX, ручным дублером HDM-1 и БПВ AFC2000

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Китай

Диаметр: 40 мм

Давление номинальное: 63 бар

Тип присоединения: под приварку

Корпус: Нержавеющая сталь SS316

Строительная длина: 112 мм

Уплотнение: PTFE

Среда: вода, пар, неагрессивная среда, нефтепродукты

Температура: 200 °C

Вес: 7.10 кг

Артикул: D160-20820

Доставим в город Москва:

В наличии:

39 371 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой DN.ru КШПП 316.200-ISO Ду50 Ру63 полнопроходной, нержавеющая сталь SS316, под приварку, с пневмоприводом DN.ru DA-065, пневмораспределителем 4V320-08 AC220V, БКВ APL-410N EX, ручным дублером HDM-1 и БПВ AFC2000

Описание

Управление: пневмопривод двойного действия

Производитель: DN.ru, Китай

Диаметр: 50 мм

Давление номинальное: 63 бар

Тип присоединения: под приварку

Корпус: Нержавеющая сталь SS316

Строительная длина: 135 мм

Уплотнение: PTFE

Среда: вода, пар, неагрессивная среда, нефтепродукты

Температура: 200 °C

Вес: 7.93 кг

Артикул: D160-20821

Доставим в город Москва:

В наличии:

42 181 ₽ $ €

шт

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Приводы пневматические DN.ru поворотные двойного действия PA-DAXXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм.

Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения.

Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа трубопроводной арматуры.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры Краны шаровые DN.ru КШПП 316.200-ISO Ду10-50 Ру63 полнопроходные, нержавеющая сталь SS316, под приварку, с пневмоприводом DN.ru DA, пневмораспределителем 4V320-08, БКВ APL-410N EX, ручным дублером HDM и БПВ AFC2000:

Наименование	Значение
Рабочее давление, бар	63
Температура рабочей среды, °С	от -20 до 200
Применение	теплоснабжение
Рабочая среда	вода, пар, неагрессивная среда, нефтепродукты
Присоединение к трубопроводу	под приварку
Водоразборный	нет
Тип проходного сечения	полнопроходной
Класс герметичности шарового затвора	A по ГОСТ 9544
Тип управления	пневмопривод
Присоединение	сварка / сварка
Управление	пневмопривод двойного действия
Наличие концевых выключателей	есть
Наличие пневмораспределителя	есть
Гарантия, г.	1
Страна производитель	Китай

Краны шаровые DN.ru КШПП 316.200-ISO Ду10-50 Ру63 полнопроходные, нержавеющая сталь SS316, под приварку, с пневмоприводом DN.ru DA, пневмораспределителем 4V320-08, БКВ APL-410N EX, ручным дублером HDM и БПВ AFC2000

Габариты и размеры Краны шаровые DN.ru КШПП 316.200-ISO Ду10-50 Ру63 полнопроходные, нержавеющая сталь SS316, под приварку, с пневмоприводом DN.ru DA, пневмораспределителем 4V320-08, БКВ APL-410N EX, ручным дублером HDM и БПВ AFC2000:

Типоразмер	D, мм	L, мм	B1, мм	E, мм	C, мм	Н, мм	X , мм	Y, мм	Н2, мм	B, мм
Ду10	10	63	153	72	120	77	162	139	38.9	17.2
Ду15	15	65	153	72	120	77	162	139	40	21.3
Ду20	20	75	153	72	120	77	162	139	43.9	26.7
Ду25	25	83	153	72	120	77	162	139	53	33.5
Ду32	32	98	153	72	120	77	162	139	56	42.2
Ду40	40	112	174	89	120	77	162	139	60	48.3
Ду50	50	135	174	89	120	77	162	139	75	60.5

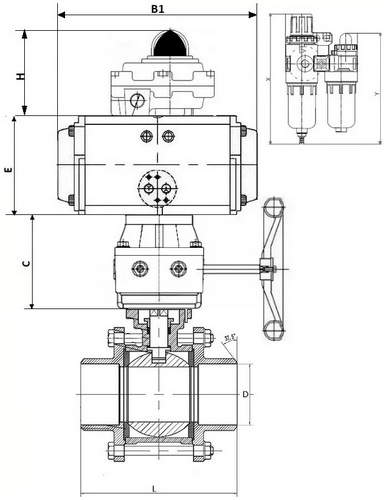

Эскиз Краны шаровые DN.ru КШПП 316.200-ISO Ду10-50 Ру63 полнопроходные, нержавеющая сталь SS316, под приварку, с пневмоприводом DN.ru DA, пневмораспределителем 4V320-08, БКВ APL-410N EX, ручным дублером HDM и БПВ AFC2000

Таблица деталей и материалов Краны шаровые DN.ru КШПП 316.200-ISO Ду10-50 Ру63 полнопроходные, нержавеющая сталь SS316, под приварку, с пневмоприводом DN.ru DA, пневмораспределителем 4V320-08, БКВ APL-410N EX, ручным дублером HDM и БПВ AFC2000:

№ п/п	Детали	Материал
1	Корпус	Сталь SS316
2	Шар затворный	Сталь S304/S316
3	Болт	Сталь S201/S304
4	Гайка	Сталь S201/S304
5	Уплотнение	Политетрафторэтилен PTFE
6	Шток	Сталь SS304/SS316
7	Сальник	Сталь S201/S304
8	Уплотнительное кольцо	VITON
9	Крышка	Сталь WCB/CF8/CF8M
10	Седельные кольца	Полимеризованная смола PPL
11	Упорная шайба	Политетрафторэтилен PTFE

Эскиз деталей и материалов Краны шаровые DN.ru КШПП 316.200-ISO Ду10-50 Ру63 полнопроходные, нержавеющая сталь SS316, под приварку, с пневмоприводом DN.ru DA, пневмораспределителем 4V320-08, БКВ APL-410N EX, ручным дублером HDM и БПВ AFC2000

Технические параметры пневмопривода DN.ru

Наименование	Значение
Конструкция	двойного действия
Рабочее давление, бар	6
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Наличие ручного дублера	штурвал

Пневмопривод DN.ru

Габариты и размеры пневмопривода DN.ru:

Модель привода	DA-052	DA-065
G, мм	15	15
М, мм	80	80
N, мм	30	30
Ф0, мм	34	34
Р, мм	20	20
B1, мм	153	174
C, мм	30	36
E, мм	72	89
J	4-M5x8	4-M6x10
К	4-M6x10	4-М8х12
F, мм	26	26
А1, мм	108	125
D, мм	41	46
L	11х11	14х14
H	F03	F05
I	F05	F07

Эскиз габаритов и размеров пневмопривода DN.ru

Таблица деталей и материалов пневмопривода DN.ru:

№	Наименование	Кол-во	Материал	Покрытие
1	Корпус	1	эструдированный алюминий	твердое анодированное
2	Боковые заглушки	2	литой алюминий
3	Шестерня	1	нержавеющая сталь	никелированное
4	Поршень	2	сталь/алюминий	оксидирование/ гальваническая оцинковка
5	Заглушки	8	нержавеющая сталь
6	Поршневое кольцо	2	NBR
7	Пружины	0-12	пружинная сталь	эпоксидное покрытие
8	Подшипник поршня	2	инженерный пластик
9	Поршневое кольцо	2	NBR
10	Заглушка	2	NBR
11	Упорное кольцо	2	инженерный пластик
12	Кольцо	1	инженерный пластик
13	Шайба	1	нержавеющая сталь
14	Пружинный зажим	2	нержавеющая сталь
15	Индикатор	1	пластик
16	Корпус индикатора	1	пластик
17	Подшипник	1	инженерный пластик
18	Кулачок	1	сталь	оксидирование/ гальваническая оцинковка
19	Подшипник	1	NBR
20	Подшипник	1	инженерный пластик
21	Подшипник	1	инженерный пластик
22	Уплотнительное кольцо	2	NBR
23	Уплотнительное кольцо	2	NBR
24	Подшипник	2	нержавеющая сталь
25	Гайка регулировки	2	нержавеющая сталь
26	Винт регулировки	2	нержавеющая сталь
27	Втулка	2	алюминий

Эскиз деталей и материалов пневмопривода DN.ru

Технические параметры пневмораспределителя DN.ru

Наименование	Значение
Тип пневмораспределителя	золотниковый
Рабочее давление, бар	1.5 ÷ 1.8
Напряжение питания, В	220 В
Полная мощность, Ва	4.5
Управление	двустороннее электромагнитное
Частота срабатывания, цикл/сек	5

Пневмораспределитель DN.ru

Габариты и размеры пневмораспределителя DN.ru:

Модель пневмораспределителя	4V320-08
A, мм	71.9
B, мм	45
C, мм	94.4
D, мм	27
E, мм	69
F, мм	40
I, мм	24
K, мм	40
L, мм	188.8
M, мм	69.4
N, мм	50
O, мм	82.4
P, мм	24
S, мм	20
T, мм	6.5
U, мм	2.4
V, мм	4
H, мм	82.4

Эскиз габаритов и размеров пневмораспределителя DN.ru

Технические параметры ручного дублера DN.ru

Наименование	Значение
Климатическое исполнение	У,УХЛ,Т,ОМ
Способ монтажа	горизонтальный/вертикальный
Степень защиты, IP	67
Тип присоединения	ISO 5211

Ручной дублер DN.ru

Габариты и размеры ручного дублера DN.ru:

Модель ручного дублёра	HDM-1
b1, мм	14
N, мм	22
b2, мм	14
M, мм	16
D1, мм	50
D2, мм	70
D3, мм	50
D4, мм	70
ØC, мм	88
C, мм	120
А, мм	90
F, мм	115
Y, мм	145
4-M1	4-M6
4-M2	4-M8
4-Ø1	4-Ø6.5
4-Ø2	4-Ø8.5
E, мм	70х70
B, мм	55
S, мм	53
K, мм	10
T, мм	145

Эскиз габаритов и размеров ручного дублера DN.ru

Таблица деталей и материалов ручного дублера DN.ru:

№ п/п	Детали	Материал
1	Шток для монтажа пневмопривода	сталь 45
2, 8	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	пружинная сталь
4	Верхняя торцевая крышка	сплав алюминия
5	Винт	сталь 304
6	Фиксирующая скоба (главная тяга)	сталь 304
7	Корпус	сплав алюминия
9	Редуктор	чугун ВЧ50
10	Переходная муфта	чугун ВЧ40
11	Шток редуктора	чугун ВЧ40

Эскиз деталей и материалов ручного дублера DN.ru

Технические параметры блока концевых выключателей DN.ru

Наименование	Значение
Максимальное напряжение концевого выключателя, В	250
Степень защиты корпуса, IP	67
Температура рабочей среды, °С	от -40 до +80
Срок службы, лет	10

Блок концевых выключателей DN.ru

Габариты и размеры блока концевых выключателей DN.ru:

Модель	D, мм	D1, мм	Н, мм	L, мм	B, мм	M
БКВ APL-410N EX	9.5	5	174	177	178	8

Эскиз габаритов и размеров блока концевых выключателей DN.ru

Технические параметры блока подготовки воздуха Dn.ru AFC2000

Наименование	Значение
Рабочее давление, бар	8
Регулируемый диапазон давления, бар	0.5 ÷ 9
Размер фильтруемых частиц, мкм	40 мкм
Вес, кг	0.395

Блок подготовки воздуха Dn.ru AFC2000

Габариты и размеры блока подготовки воздуха Dn.ru AFC2000:

Модель БПВ	AFC2000
A, мм	162
B, мм	88
C, мм	139
D, мм	31
E, мм	53.5
F, мм	12
G, мм	8
H, мм	7
I, мм	13.3
J, мм	39
K, мм	5
L, мм	40
M, мм	32
N, мм	53
O, мм	29
P, мм	6
R, мм	41.5

Эскиз габаритов и размеров блока подготовки воздуха Dn.ru AFC2000
