Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-XXX, пневмораспределителями 4М310-08 24В, БКВ APL-210N, ручными дублерами MON купить в Москве и РФ

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Пневмоприводы двойного действия PA-DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.
Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора.
Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Технические характеристики кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:

Характеристика	Значение
Диаметр номинальный	40-100 мм
Класс герметичности	"A"
Тип уплотнения	PTFE / Фторопласт / Тефлон
Присоединение	под приварку
Тип устройства крана	двухходовой
Проход шара крана	полнопроходной
Тип управления	пневмопривод двойного действия
Температура рабочей среды	от -29 до +204 °C
Среда	вода, пар, нефтепродукты, нейтральные среды
Область применения	водоснабжение, теплоснабжение, пароснабжение
Страна производитель	Россия
Срок службы	10 лет

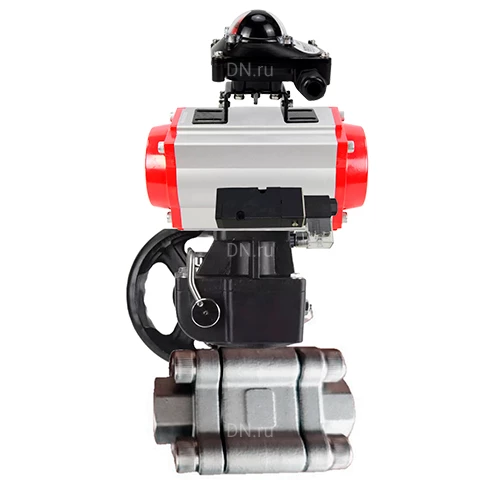

Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводами PA-DA-XXX, пневмораспределителями 4М310-08 24В, БКВ APL-210N, ручными дублерами MON

Технические характеристики пневмоприводов DN.ru PA-DA:

Характеристика	Значение
Тип пневмопривода	двойного действия
Номинальное давление	12 бар
Рабочее давление	2...8 бар
Максимальный диаметр частиц	менее 30 мкм2
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Диапазон регулировки	± 5° для вращения при 0° и 90°

Пневмоприводы DN.ru PA-DA

Технические характеристики пневмораспределителей DN.ru 4М310-08 24В:

Характеристика	Значение
Модель пневмораспределителя	4М310-08 24В
Напряжение питания	24В
Конструкция	золотникового типа
Номинальное давление	12 бар
Рабочее давление	1.5...8 бар
Температура окружающей среды	от +5 до +50 ⁰C
Рабочая среда	фильтрованный сжатый воздух
Частота срабатывания	5 циклов/с
Степень защиты	IP65
Крепление	через сквозные отверстия в корпусе
Материал корпуса	анодированный алюминий
Время отклика	0,05 с

Пневмораспределители DN.ru 4М310-08 24В

Технические характеристики блоков концевых выключателей DN.ru APL-210N:

Характеристика	Значение
Модель блока концевых выключателей	APL-210N
Защита	всепогодный IP65
Температура окружающей среды	от -40°C до +80°C
Резьба кабельного ввода	2 x NPT1/2”
Клеммная колодка	8 ячеек 0.08-2.6мм2
Напряжение	12В, 24В, 38В, 48В, 110В, 220В, 250В
Датчик	2 SPDT электромеханических микровыключателя OMRON V151-1C25
Внешнее покрытие	полиэстеровое покрытие (чёрный)
Вал	стандартный (17 мм)

Блоки концевых выключателей DN.ru APL-210N

Технические характеристики ручных дублеров DN.ru MON:

Характеристика	Значение
Режим работы	повторно-кратковременный, реверсивный
Рабочая среда	фильтрованный сжатый воздух или неагрессивные газы, масла
Рабочая температура	от -20°C до +80°C
Климатическое исполнение	У, УХЛ, Т, ОМ
Ход	механический предел 0-90°
Степень защиты	IP67
Тип присоединения	ISO 5211
Применение	водоснабжение, отопление, пожаротушение, тепловые пункты
Крутящий момент	250-1200 Нм

Ручные дублеры DN.ru MON

Габаритные и установочные размеры кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:

Модель	L, мм	Ød, мм	ØK, мм	S, мм
DN40	120±2	38	48.6	13
DN50	140±2	50	61.1	16
DN65	165±2	65	73.8	16
DN80	185±2	80	89.3	16
DN100	240±2	100	115.4	19

Эскиз габаритов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку

Габаритные и установочные размеры пневмоприводов DN.ru PA-DA:

Модель	A, мм	B, мм	C, мм	D, мм	E, мм	F, мм	G, мм	H, мм
PA-x-052	30	41,5	65,5	72	92	65	30	80
PA-x-065	36	47	81	88	108	72	30	80
PA-x-083	46	57	98,5	108,7	128,7	92	30	80
PA-x-105	57,5	64	122,5	133	153	109,5	30	80
PA-x-130	67,5	74,5	145,5	155	185	127,5	30	130
PA-x-140	75	77	161	172	202	137,5	30	130
PA-x-160	87	87	184	197	227	159	30	130
PA-x 210	113	113	235,5	255	285	210	30	130
PA-x-270	147	147	299	326	356	273	30	130
PA-x-300	162	174	330	350	380	312	30	130
PA-x-350	190	195	483	410	440	365	30	130

Модель	I, мм	J, мм	M, мм	N, мм	Z, мм	d, мм	K	L
PA-x-052	36	50	11х11	14	147	40	M5x8	M6x10
PA-x-065	50	70	14х14	18	168	40	M6x10	M8x13
PA-x-083	50	70	17х17	21	204	40	M6x10	M8x13
PA-x-105	70	102	22х22	26	268	40	M8x13	M10x16
PA-x-130	70	102	22х22	26	301	55	M8x13	M10x16
PA-x-140	102	125	27х27	31	390	55	M10x16	M12x20
PA-x-160	102	125	27х27	31	458	55	M10x16	M12x20
PA-x-210	-	140	36х36	40	532	80	-	M16x25
PA-x-270	-	165	46х46	50	718	80	-	M20x25
PA-x-300	-	165	46х46	50	760	80	-	M20x25
PA-x-350	165	254	46х46	50	920	80	M20x25	8xM16x25

Эскиз габаритов пневмоприводов DN.ru PA-DA

Габаритные и установочные размеры пневмораспределителей DN.ru 4М310-08 24В:

Глубина, мм	27
Высота, мм	69
Ширина, мм	134.5

Эскиз габаритов пневмораспределителей DN.ru 4М310-08 24В

Габаритные и установочные размеры блоков концевых выключателей DN.ru APL-210N:

Глубина, мм	112
Высота, мм	77
Ширина, мм	88

Эскиз габаритов блоков концевых выключателей DN.ru APL-210N

Габаритные и установочные размеры ручных дублеров DN.ru MON:

Эскиз габаритов ручных дублеров DN.ru MON

Материалы деталей кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:

№	Наименование	Материал
1	Корпус	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2,3	Патрубок	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4	Шар	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
5	Уплотнительное седло	PTFE
6	Шток	нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7	Упорная шайба	PTFE
8	Кольцеобразное уплотнение	FKM
9	Набивка	PTFE
10	Сальник	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11	Дисковая пружина	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12	Предохранительная крышка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13	Шайба	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14,15	Гайка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
17	Шпилька	нержавеющая сталь AISI 304 (аналог 08Х18Н10)

Эскиз материалов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку

Конструкция пневмоприводов DN.ru PA-DA:

№ п/п	Наименование детали	Материал
1	Индикаторный винт	АБС-пластик
2	Индикатор положения	АБС-пластик
3	Пружинный зажим	нержавеющая сталь 304
4	Металлическая шайба	нержавеющая сталь 304
5	Прижимная шайба	инженерный пластик
6	Корпус	экструдированный алюминиевый сплав с твердым анодированием
7	Прижимная шайба	инженерный пластик
8	Ограничитель	легированная сталь
9	Уплотнительное кольцо вала верхнее	NBR
10	Антифрикционное кольцо вала верхнее	инженерный пластик
11	Вал	легированная сталь никелированная
12	Антифрикционное кольцо вала нижнее	инженерный пластик
13	Уплотнительное кольцо вала нижнее	NBR
14	Заглушка	NBR
15	Уплотнительное кольцо регулировочных винтов	NBR
16	Шайба регулировочного винта	нержавеющая сталь 304
17	Стопорная гайка регулировочного винта	нержавеющая сталь 304
18	Винт регулировочный	нержавеющая сталь 304
19	Поршень	алюминиевый сплав, литой под давлением
20	Направляющая накладка поршня	инженерный пластик
21	Антифрикционное кольцо поршня	инженерный пластик
22	Уплотнительное кольцо поршня	NBR
23	Комплект пружин	пружинная сталь
24	Уплотнительное кольцо крышки	NBR
25	Торцевая крышка	литой алюминий с полиэфирным покрытием
26	Винт крышки	нержавеющая сталь 304
27	Стопорный винт	нержавеющая сталь 304
28	Адаптер	углеродистая сталь

Эскиз пневмоприводов DN.ru PA-DA

Материалы деталей ручных дублеров DN.ru MON:

№	Наименование	Материал
1	Шток для монтажа пневмопривода	Сталь 45
2	Уплотнительное кольцо	EPDM
3	Фиксирующая пружина	Пружинная сталь
4	Верхняя торцевая крышка	Сплав алюминия
5	Винт	Сталь 304
6	Фиксирующая скоба (главная тяга)	Сталь 304
7	Корпус	Сплав алюминия
8	Уплотнительное кольцо	EPDM
9	Редуктор	Чугун ВЧ50
10	Переходная муфта	Чугун ВЧ40
11	Шток редуктора	Чугун ВЧ40

Эскиз ручных дублеров DN.ru MON
