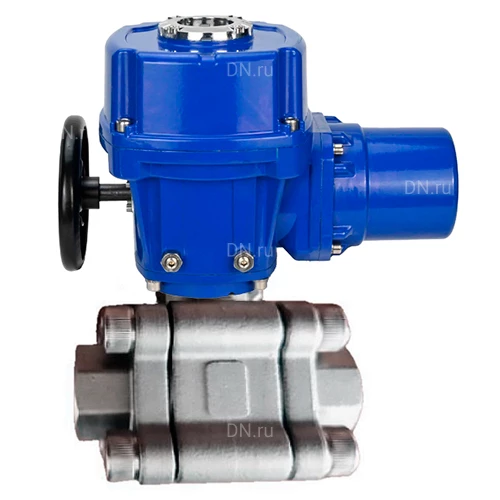

Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с 1/4-оборотными электроприводами QT-N-xM-O2-380VAC-У1 с моментной муфтой и штурвалом

Сортировать по:
актуальности
Поделиться ссылкой на подборку
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с 1/4-оборотным электроприводом QT-N-010M-O2-380VAC-У1 с моментной муфтой и штурвалом
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду50 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с 1/4-оборотным электроприводом QT-N-010M-O2-380VAC-У1 с моментной муфтой и штурвалом
Артикул: D160-74634
Управление: электропривод 380В
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 140 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 204 °C
Вес: 14.60 кг
на 2025-11-14
97 190,03
  • $
  • €
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду65 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с 1/4-оборотным электроприводом QT-N-020M-O2-380VAC-У1 с моментной муфтой и штурвалом
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду65 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с 1/4-оборотным электроприводом QT-N-020M-O2-380VAC-У1 с моментной муфтой и штурвалом
Артикул: D160-74635
Управление: электропривод 380В
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 165 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 204 °C
Вес: 21.70 кг
на 2025-11-14
148 803,98
  • $
  • €
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с 1/4-оборотным электроприводом QT-N-020M-O2-380VAC-У1 с моментной муфтой и штурвалом
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с 1/4-оборотным электроприводом QT-N-020M-O2-380VAC-У1 с моментной муфтой и штурвалом
Артикул: D160-74636
Управление: электропривод 380В
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 185 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 204 °C
Вес: 25.00 кг
на 2025-11-14
184 093,6
  • $
  • €
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с 1/4-оборотным электроприводом QT-N-020M-O2-380VAC-У1 с моментной муфтой и штурвалом
Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с 1/4-оборотным электроприводом QT-N-020M-O2-380VAC-У1 с моментной муфтой и штурвалом
Артикул: D160-74633
Управление: электропривод 380В
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н14М2
Строительная длина: 240 мм
Уплотнение: PTFE / Фторопласт / Тефлон
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 204 °C
Вес: 29.10 кг
на 2025-11-14
279 743,99
  • $
  • €
Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:

Характеристика Значение
Диаметр номинальный 40-100 мм
Класс герметичности "A"
Тип уплотнения PTFE / Фторопласт / Тефлон
Присоединение под приварку
Тип устройства крана двухходовой
Проход шара крана полнопроходной
Тип управления электропривод 380В
Температура рабочей среды от -29 до +204 °C
Среда вода, пар, нефтепродукты, нейтральные среды
Область применения водоснабжение, теплоснабжение, пароснабжение
Страна производитель Россия
Срок службы 10 лет
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с 1/4-оборотными электроприводами QT-N-xM-O2-380VAC-У1 с моментной муфтой и штурвалом

Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с 1/4-оборотными электроприводами QT-N-xM-O2-380VAC-У1 с моментной муфтой и штурвалом

Технические характеристики электроприводов DN.ru QT-N-хM-O2-380VAC-У1:

Характеристика Значение
Тип электропривода четвертьоборотный
Напряжение питания 380В
Применение водоснабжение, теплоснабжение, пароснабжение
Климатическое исполнение УХЛ4
Электроприводы DN.ru QT-N-хM-O2-380VAC-У1

Электроприводы DN.ru QT-N-хM-O2-380VAC-У1

Габаритные и установочные размеры кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:

Модель L,
мм		 Ød,
мм		 ØK,
мм		 S,
мм
DN40 120±2 38 48.6 13
DN50 140±2 50 61.1 16
DN65 165±2 65 73.8 16
DN80 185±2 80 89.3 16
DN100 240±2 100 115.4 19
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с 1/4-оборотными электроприводами QT-N-xM-O2-380VAC-У1 с моментной муфтой и штурвалом

Эскиз габаритов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку

Габаритные и установочные размеры электроприводов DN.ru QT-N-хM-O2-380VAC-У1:

Модель H,
мм 		H1,
мм 		H2,
мм 		D,
мм 		L,
мм 		L1,
мм 		L2,
мм 		L3,
мм
QT-W (M)-005/
010/015 		281 170 77 Ø 120 215 310 170 121
QT-W (M)-020/
030/040 		276 197 99 Ø 180 270 350 191 160
QT-W (M)-060/
120/180 		300 240 112 Ø 250 311 410 252 186
QT-W (M)-300/
500 		360 260 165 Ø 250 325 430 272 186
Модель Размер штока, квадрат, мм ISO 5211
QT-W (M)-005/010/015 17x17 F05/F07
QT-W (M)-020/030/040 22x22 F07/F10
QT-W (M)-060/120 27x27 F10/F12
QT-W (M)-180 27x27 F12/F16
QT-W (M)-300/500 36x36 F14/F16
Электроприводы DN.ru QT-N-хM-O2-380VAC-У1

Эскиз габаритов электроприводов DN.ru QT-N-хM-O2-380VAC-У1

Материалы деталей кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:

№ Наименование Материал
1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
2,3 Патрубок нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
4 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
5 Уплотнительное седло PTFE
6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2)
7 Упорная шайба PTFE
8 Кольцеобразное уплотнение FKM
9 Набивка PTFE
10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10)
11 Дисковая пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10)
12 Предохранительная крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
13 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10)
14,15 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10)
17 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10)
Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с 1/4-оборотными электроприводами QT-N-xM-O2-380VAC-У1 с моментной муфтой и штурвалом

Эскиз материалов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку
