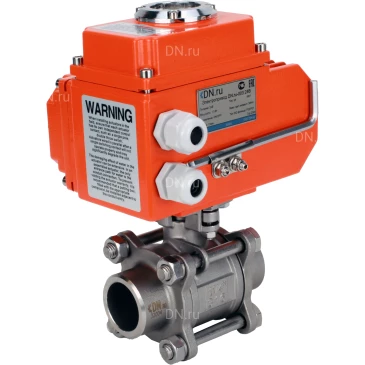

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-25 Ру63 полнопроходные, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру63 полнопроходной, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру63 полнопроходной, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В
Описание
Управление: Электропривод 24В
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 83 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 3.19 кг
Артикул: D160-53034
Доставим в город Москва:
В наличии:
28 690 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10 Ру63 полнопроходной, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10 Ру63 полнопроходной, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В
Описание
Управление: Электропривод 24В
Производитель: DN.ru, Россия
Диаметр: 10 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 63 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 2.68 кг
Артикул: D160-53031
Доставим в город Москва:
В наличии:
30 084 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду15 Ру63 полнопроходной, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду15 Ру63 полнопроходной, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В
Описание
Управление: Электропривод 24В
Производитель: DN.ru, Россия
Диаметр: 15 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 65 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 2.75 кг
Артикул: D160-53032
Доставим в город Москва:
В наличии:
30 086 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду20 Ру63 полнопроходной, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду20 Ру63 полнопроходной, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В
Описание
Управление: Электропривод 24В
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 75 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды
Температура: 200 °C
Вес: 2.91 кг
Артикул: D160-53033
Доставим в город Москва:
В наличии:
30 952 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Краны шаровые применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.

Электропривод четвертьоборотный DN.ru QT2-N-xEM-O1-x-У1. Декларация о соответствии ЕАЭС N RU Д-CN.РА05.В.09470/23, срок действия до 20.02.2029.

Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические характеристики кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-25 Ру63 полнопроходных, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В:

Номинальный диаметр DN, мм 10-100
Номинальное давление PN, бар DN10-50 – 63
DN65-100 – 40
Температура рабочей среды t, ⁰C от -20 до +200
Рабочая среда вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к материалам крана
Присоединение к трубопроводу сварка/сварка
Тип проходного сечения полнопроходной
Класс герметичности шарового затвора «А» по ГОСТ 9544-2015
Дополнение возможна установка электрического или
пневмопривода (ISO 5211-2001)
Средний срок службы, лет 10
Средний ресурс, циклов закрытие/открытие 40 000 – 60 000
Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-25 Ру63 полнопроходные, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-25 Ру63 полнопроходные, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В

Габариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-25 Ру63 полнопроходных, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В:

DN Модель
эл.­ привода
Размеры, мм
D H2 L E Y
10 QT-N-003EMT 10 38.9 63 17.2 123
15 15 40 65 21.3 123
20 20 43.9 75 26.7 123
25 25 53 83 33.5 123
{content:title}

Эскиз размеров и габаритов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-25 Ру63 полнопроходных, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В:

Материалы деталей кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-25 Ру63 полнопроходных, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В:

№ п/п Наименование детали Материал Количество
1 Корпус SS316 1
2 Шар затворный S304/S316 1
3 Болт S201/S304 4~6
4 Гайка S201/S304 4~6
5 Уплотнение PTFE 1
6 Шток SS304 / SS316 1
7 Сальник S201 / S304 1
8 Гайка S201 / S304 1
9 Крышка WCB/CF8/CF8M 2
10 Седельные кольца PPL 2
11 Упорная шайба PTFE 1
15 Уплотнительное кольцо VITON 1
{content:title}

Технические электроприводов DN.ru QT2-N-xEM-O1-x-У1м

Тип электропривода четвертьоборотный
Тип двигателя асинхронный
Угол поворота, ° 90±5
Материал корпуса алюминиевый сплав, с эпоксидным порошковым покрытием
Материал вала легированная сталь
Напряжение питания 24V/DC
Кабельный ввод гермоввод 2xM18
Тип присоединения ISO 5211
Самоблокирующееся устройство самоблокирующееся червяком и червячной передачей
Автоматическое отключение в положениях «открыто», «закрыто» и в случаях заклинивания 2 концевых выключателя
+ 2 дополнительных выключателя (сухой контакт);
Тепловая защита включение при 120°С ±5°С;
выключение при 97°С ±5°С
Класс изоляции F по ГОСТ IEC 60034-2-1-2017
Механическое ограничение поворота выходного вала 2 внешних регулируемых стопора
Класс защиты корпуса IP67
Уровень шума, дБ ≤ 50
Мощность обогревателя, Вт 5
Температура окружающей среды, °С от -20 до +70
Влажность окружающей среды ≤95% (25°С)
Взрывозащита корпуса нет
{content:title}

Изображение электроприводов DN.ru QT-N-xEMT-O1-x-УХЛ1 с тепловой защитой и обогревателем

Габариты и размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Модель 003EMT
L, мм 123
H, мм 115
A, мм 101
B, мм 98
C, мм 74
D, мм 49
E, мм 34.5
F, мм 35
G, мм 5
Размер штока, квадрат, мм 14x14
ISO 5211 F05/F07
{content:title}

Эскиз габаритные размеры электроприводов DN.ru QT2-N-xEM-O1-x-У1

Схема устройства {markirovka_h2}:

№ п/п Наименование
1 Индикатор положения
2 Верхняя крышка
3 Плата управления
4 Конденсатор
5 Нажимные кулачки
6 Выходной вал с червячным колесом
7 Корпус
8 Ограничители хода выходного вала
9 Червячный вал
10 Электродвигатель
11 Редуктор
12 Крышка редуктора
Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-25 Ру63 полнопроходные, под приварку, корпус - нержавеющая сталь SS316, уплотнение - PTFE, с 1/4-оборотным электроприводом QT2-N-003EM-O1-24VDC-У1 24В

Схема устройства электроприводов DN.ru QT2-N-xEM-O1-x-У1
