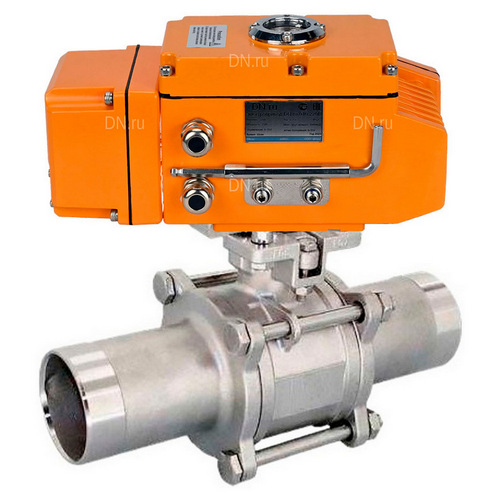

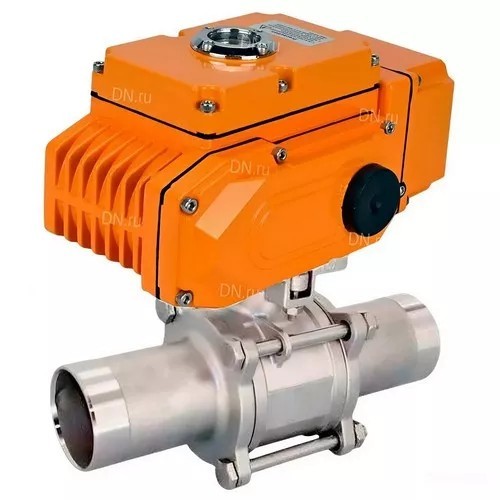

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-125 Ру16-64 полнопроходные, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10 Ру64 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10 Ру64 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 10 мм
Давление номинальное: 64 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 130 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 4.23 кг
Артикул: D160-53404
Доставим в город Москва:
В наличии:
65 168 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду15 Ру64 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду15 Ру64 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 15 мм
Давление номинальное: 64 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 150 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 4.35 кг
Артикул: D160-53407
Доставим в город Москва:
В наличии:
65 168 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду20 Ру64 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду20 Ру64 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 64 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 155 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 4.80 кг
Артикул: D160-53408
Доставим в город Москва:
В наличии:
65 908 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру64 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-010EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду25 Ру64 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-010EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 64 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 186 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 6.27 кг
Артикул: D160-53409
Доставим в город Москва:
В наличии:
65 984 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду32 Ру40 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду32 Ру40 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 32 мм
Давление номинальное: 40 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 195 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 5.70 кг
Артикул: D160-53410
Доставим в город Москва:
В наличии:
69 233 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду40 Ру40 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду40 Ру40 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-005EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 40 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 231 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 6.38 кг
Артикул: D160-53411
Доставим в город Москва:
В наличии:
72 489 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50 Ру40 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-010EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду50 Ру40 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-010EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 40 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 243 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 8.40 кг
Артикул: D160-53412
Доставим в город Москва:
В наличии:
80 065 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-030EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду65 Ру25 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-030EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 25 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 290 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 21.20 кг
Артикул: D160-53413
Доставим в город Москва:
В наличии:
104 119 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду80 Ру25 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-030EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду80 Ру25 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-030EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 25 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 302 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 24.90 кг
Артикул: D160-53414
Доставим в город Москва:
В наличии:
120 399 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру16 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-040EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду100 Ру16 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-040EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 16 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 326 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 32.00 кг
Артикул: D160-53405
Доставим в город Москва:
В наличии:
156 644 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду125 Ру16 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-040EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду125 Ру16 полнопроходной, нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-040EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Описание
Управление: электропривод 220В
Производитель: DN.ru, Россия
Диаметр: 125 мм
Давление номинальное: 16 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 360 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 39.80 кг
Артикул: D160-53406
Доставим в город Москва:
В наличии:
252 214 $  ?
до 2024-11-21
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Электроприводы четвертьоборотные управляемые DN.RU серии QT предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п. Применение: широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.

Технические параметры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-125 Ру16-64 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

Наименование Значение
Тип присоединения под приварку
Тип управления С электроприводом
Применение водоснабжение, промышленность, Системы отопления
Проход шара крана полнопроходной
Климатическое исполнение У1
Температура рабочей среды, °С от -20 до 180
Присоединение под приварку
Управление электропривод 220В
Класс герметичности A
Водоразборный нет
Тип устройства крана двухходовой
Среда вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Страна производитель Россия
Гарантия, г. 1
Срок службы, лет 5
Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-125 Ру16-64 полнопроходные, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-125 Ру16-64 полнопроходные, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

Габариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-125 Ру16-64 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В:

Модель L, мм X, мм G, мм
Ду10 130 200 114
Ду15 150 200 114
Ду20 155 200 114
Ду25 186 229 114
Ду32 195 200 114
Ду40 231 200 114
Ду50 243 229 114
Ду65 290 308 114
Ду80 302 308 114
Ду100 326 308 114
Ду125 360 308 114
Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-125 Ру16-64 полнопроходные, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

Эскиз габариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-125 Ру16-64 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

Таблица деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-125 Ру16-64 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В:

№ п/п Наименование детали Материал
1 Корпус нержавеющая сталь 316
2 Боковой элемент (2 шт) нержавеющая сталь 316
3 Шар нержавеющая сталь 316
4 Уплотнение шара PTFE
5 Уплотнение штока PTFE
6 Втулка нержавеющая сталь 304
7 Шток нержавеющая сталь 316
8 Шайба нержавеющая сталь
9 Гайка сталь А2-70
10 Болт сталь А2-70
Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-125 Ру16-64 полнопроходные, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-125 Ру16-64 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

Технические параметры электроприводов DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

Наименование Значение
Модель электропривода DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
Напряжение питания 220 В
Температура окружающей среды от -20°С до 70°С
Наличие ручного дублера Шестигранник
Концевые выключатели есть
Степень защиты корпуса IP67
Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-125 Ру16-64 полнопроходные, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

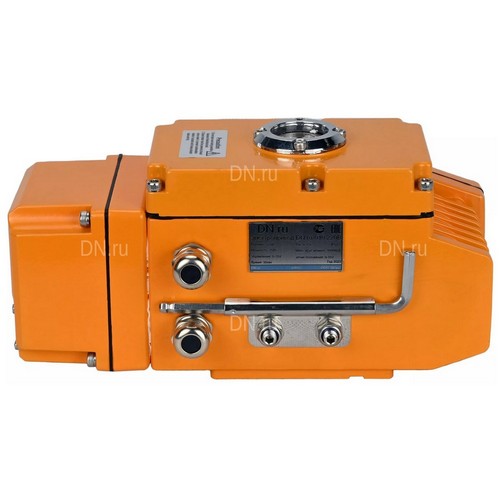

Электроприводы DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

Габариты и размеры электроприводов DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В:

Модель привода QT-N-005EM-B1-220VAC-У1 QT-N-010EM-B1-220VAC-У1 QT-N-030EM-B1-220VAC-У1 QT-N-040EM-B1-220VAC-У1
X, мм 160 189 268 268
Y, мм 146 163 212 212
Z, мм 121 129 164 164
ФА, мм Ф70 Ф70 Ф125 Ф125
N-B, мм 4-М8 4-М8 4-М12 4-М12
ФС, мм Ф50 Ф50 Ф102 Ф102
N-D, мм 4-М6 4-М6 8-М10 8-М10
E, мм 66 100 140 140
F, мм 66 90 130 130
G, мм 114 114 114 114
H, мм 40 40 40 40
I, мм 100 100 100 100
MxM, мм 14x14 17x17 22x22 22x22
Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-125 Ру16-64 полнопроходные, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

Эскиз габаритов и размеров электроприводов DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

Устройство электроприводов DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В:

№ п/п Детали
1 Выходной вал
2 Кабельный замок
3 Механический ограничитель
4 Корпус
5 Крышка
6 Смотровое окно
7 Защита от пыли
Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10-125 Ру16-64 полнопроходные, корпус - нержавеющая сталь 316, под приварку, с 1/4-оборотным электроприводом DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В

Эскиз устройство электроприводаов DN.ru QT-N-EM-B1-220VAC-У1 c датчиком обратной связи и входным управляющим сигналом 0-10В
