Кран шаровой DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду125 Ру16 полнопроходной, трехсоставной, корпус - нержавеющая сталь 304, уплотнение - PTFE, под приварку, с электроприводом DN.ru QT-N-030EM-B1-220VAC-У1 HARK

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Электроприводы четвертьоборотные управляемые DN.ru предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п.

Технические характеристики крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду125 Ру16

• Диаметр номинальный DN - 125 мм
• Диаметр в дюймах - 5″
• Давление номинальное PN - 16 бар
• Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Материал шара - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Проход шара крана - полнопроходной
• Тип присоединения - под приварку
• Присоединение - под приварку
• Тип управления - С электроприводом
• Управление - электропривод 220В
• Тип ISO фланца арматуры - F10, F12
• Размер вала арматуры (квадрат) - 22х22 мм
• Уплотнение - PTFE / Фторопласт / Тефлон
• Тип устройства крана - двухходовой
• Рабочая среда - вода, пар, нефтепродукты, нейтральные среды, газообразные среды
• Температура рабочей среды, минимальная - от -20 °C
• Температура рабочей среды, максимальная - до 180 °C
• Область применения - водоснабжение, теплоснабжение, промышленность
• Строительная длина - 360 мм
• Способ монтажа - горизонтальный/вертикальный
• Конструкция крана шарового - Разборный 3-х составной
• Водоразборный - нет
• Наличие концевых выключателей - есть
• Датчик обратной связи - 0-10 В
• Наличие спускника - нет
• Класс герметичности - A
• Цвет - серебристый
• Наличие моментной муфты - нет
• Наличие электропневматического позиционера - нет
• Наличие колонки управления - нет
• Кабельный ввод - 2xM18
• Модель арматуры - BV3131P(3pc)-FP-W-ISO-H LONG
• Маркировка - BV3131P(3pc)-FP-W-ISO-H LONG QT-N-EM-B1-220VAC-У1 HARK
• Серия - BV3131P
• Бренд - DN.ru
• Страна производитель - Россия
• Срок службы - 5 лет
• Гарантия - 12 мес.
• Вес - 24.9 кг

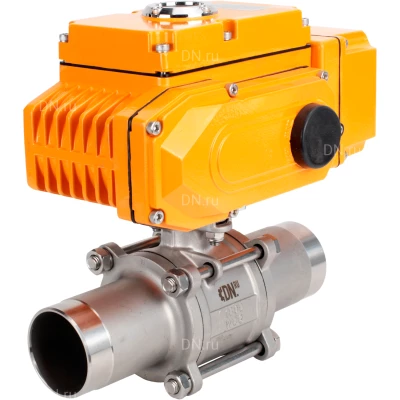

Изображение крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду125 Ру16

Габаритные и установочные размеры крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду125 Ру16

• d - 125 мм
• D - 141.3 мм
• B - 3.4 мм
• L - 360 мм

Эскиз габаритов крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду125 Ру16

Деталировка крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду125 Ру16

Эскиз материалов крана шарового DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду125 Ру16

Технические характеристики электропривода QT-N-030EM-B1-220VAC-У1 HARK

• Тип электропривода - Четвертьоборотный
• Крутящий момент электропривода - 300 Нм
• Наличие ручного дублера - Шестигранник
• Мощность электродвигателя - 45 Вт
• Номинальный потребляемый ток - 0.55 А
• Напряжение питания - 220В
• Напряжение питания концевых выключателей - 220В
• Сигнал управления - 0-10 В
• Тип ISO фланца - F07, F10
• Датчик обратной связи - 0-10 В, Концевые выключатели
• Степень защиты корпуса IP - 67
• Наличие взрывозащиты привода - нет
• Наличие тепловой защиты двигателя - есть
• Температура окружающей среды - от -20 до 70°C
• Страна производитель - Китай
• Вес - 8.9 кг

Изображение электропривода четвертьоборотного DN.ru QT-N-030EM-B1-220VAC-У1 HARK

Деталировка электропривода QT-N-030EM-B1-220VAC-У1 HARK

Эскиз деталировки электропривода четвертьоборотного DN.ru QT-N-030EM-B1-220VAC-У1 HARK
