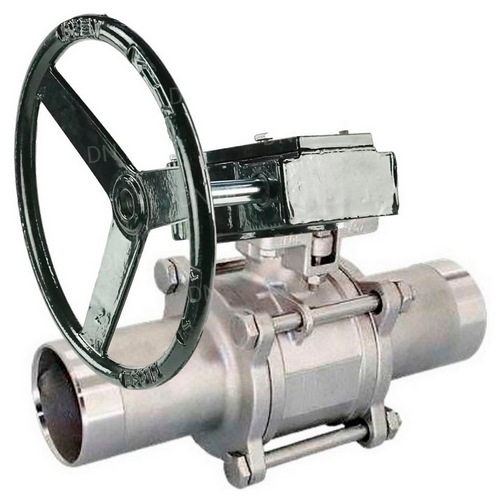

Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду50-125 Ру16-63 полнопроходные, корпус - нержавеющая сталь 304, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.

Редуктор четвертьоборотный позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам.

Технические параметры кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду50-125 Ру16-63 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN1-150Z-T24

Наименование	Значение
Тип присоединения	под приварку
Тип управления	с редуктором
Применение	водоснабжение, теплоснабжение, промышленность
Проход шара крана	полнопроходной
Температура рабочей среды, °С	от -20 до 180
Присоединение	под приварку
Управление	редуктор
Класс герметичности	A
Водоразборный	нет
Тип устройства крана	двухходовой
Среда	вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Страна производитель	Россия
Гарантия, г.	1
Срок службы, лет	5

Краны шаровые DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду50-125 Ру16-63 полнопроходные, корпус - нержавеющая сталь 304, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN

Габариты и размеры кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду50-125 Ру16-63 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN1-150Z-T24:

Модель	L, мм	G, мм	ØC, мм
Ду50	243	120	160
Ду65	290	150	260
Ду80	302	150	260
Ду100	326	150	260
Ду125	360	150	260

Эскиз габариты и размеры кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду50-125 Ру16-63 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN1-150Z-T24

Таблица деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду50-125 Ру16-63 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN1-150Z-T24:

№ п/п	Наименование детали	Материал
1	Корпус	нержавеющая сталь 304
2	Боковой элемент (2 шт)	нержавеющая сталь 304
3	Шар	нержавеющая сталь 304
4	Уплотнение шара	PTFE
5	Уплотнение штока	PTFE
6	Втулка	нержавеющая сталь 304
7	Шток	нержавеющая сталь 304
8	Шайба	нержавеющая сталь
9	Гайка	сталь А2-70
10	Болт	сталь А2-70

Эскиз деталей и материалов кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG Ду50-125 Ру16-63 полнопроходных, корпус - нержавеющая сталь 304, под приварку, с редуктором четвертьоборотным DN.ru RDN RQN1-150Z-T24

Технические параметры редукторов DN.ru RDN:

Наименование	Значение
Модель редуктора	RDN
Способ монтажа	горизонтальный/вертикальный
Степень защиты, IP	67

Редукторы DN.ru RDN

Габариты и размеры редукторов DN.ru RDN:

Модель	RQN3-150Z-T24	RQN4-500Z-T30	RQN5-500Z-T30
A, мм	170	240	240
B, мм	130	160	160
ØC, мм	160	260	260
D, мм	100	130	130
J, мм	45	55	55
G, мм	120	150	150
T, мм	50	70	70
ØF, мм	70	100	100
4M, мм	4-M8	4-M10	4-M12
HxH, мм	14x14	17x17	22x22

Эскиз габаритов и размеров редукторов DN.ru RDN

Таблица деталей и материалов редукторов DN.ru RDN:

Детали	Материал
Штурвал	Алюминиевый сплав
Вал	Нержавеющая сталь
Корпус	Алюминиевый сплав
