Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.
|
Технические характеристики кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:
| Характеристика |
Значение |
| Диаметр номинальный |
40-100 мм |
| Класс герметичности |
"A" |
| Тип уплотнения |
PTFE / Фторопласт / Тефлон |
| Присоединение |
под приварку |
| Тип устройства крана |
двухходовой |
| Проход шара крана |
полнопроходной |
| Тип управления |
электропривод 220В |
| Температура рабочей среды |
от -29 до +204 °C |
| Среда |
вода, пар, нефтепродукты, нейтральные среды |
| Область применения |
водоснабжение, теплоснабжение, пароснабжение |
| Страна производитель |
Россия |
| Срок службы |
10 лет |
|

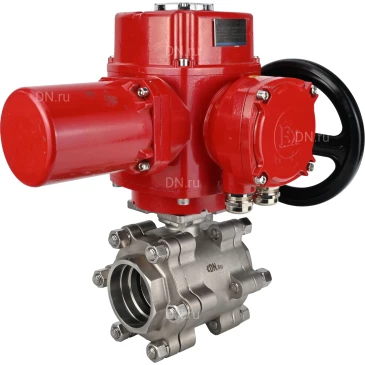

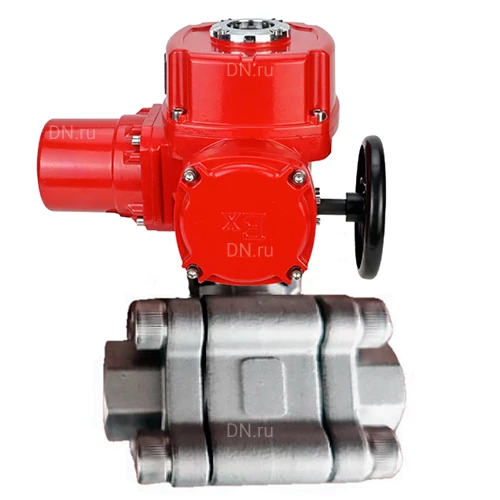

Краны шаровые DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходные, корпус - нержавеющая сталь SS316, под приварку, с 1/4-оборотными взрывозащищенными электроприводами QT-EX-xM-O2-220VAC-У1 с моментнойм муфтой и штурвалом
|
Технические характеристики электроприводов DN.ru QT-EX-хM-O2-220VAC-У1:
| Характеристика |
Значение |
| Тип электропривода |
четвертьоборотный |
| Напряжение питания |
220В |
| Применение |
водоснабжение, теплоснабжение, пароснабжение |
| Климатическое исполнение |
УХЛ4 |
|
Электроприводы DN.ru QT-EX-хM-O2-220VAC-У1
|
Габаритные и установочные размеры кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:
| Модель |
L,
мм |
Ød,
мм |
ØK,
мм |
S,
мм |
| DN40 |
120±2 |
38 |
48.6 |
13 |
| DN50 |
140±2 |
50 |
61.1 |
16 |
| DN65 |
165±2 |
65 |
73.8 |
16 |
| DN80 |
185±2 |
80 |
89.3 |
16 |
| DN100 |
240±2 |
100 |
115.4 |
19 |
|
Эскиз габаритов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку
|
Габаритные и установочные размеры электроприводов DN.ru QT-EX-хM-O2-220VAC-У1:
|
Модель
|
H,
мм
|
H1,
мм
|
H2,
мм
|
D,
мм
|
L,
мм
|
L1,
мм
|
L2,
мм
|
L3,
мм
|
QT-W (M)-005/
010/015
|
281
|
170
|
77
|
Ø 120
|
215
|
310
|
170
|
121
|
QT-W (M)-020/
030/040
|
276
|
197
|
99
|
Ø 180
|
270
|
350
|
191
|
160
|
QT-W (M)-060/
120/180
|
300
|
240
|
112
|
Ø 250
|
311
|
410
|
252
|
186
|
QT-W (M)-300/
500
|
360
|
260
|
165
|
Ø 250
|
325
|
430
|
272
|
186
|
|
Модель
|
Размер штока, квадрат, мм
|
ISO 5211
|
|
QT-W (M)-005/010/015
|
17x17
|
F05/F07
|
|
QT-W (M)-020/030/040
|
22x22
|
F07/F10
|
|
QT-W (M)-060/120
|
27x27
|
F10/F12
|
|
QT-W (M)-180
|
27x27
|
F12/F16
|
|
QT-W (M)-300/500
|
36x36
|
F14/F16
|
|

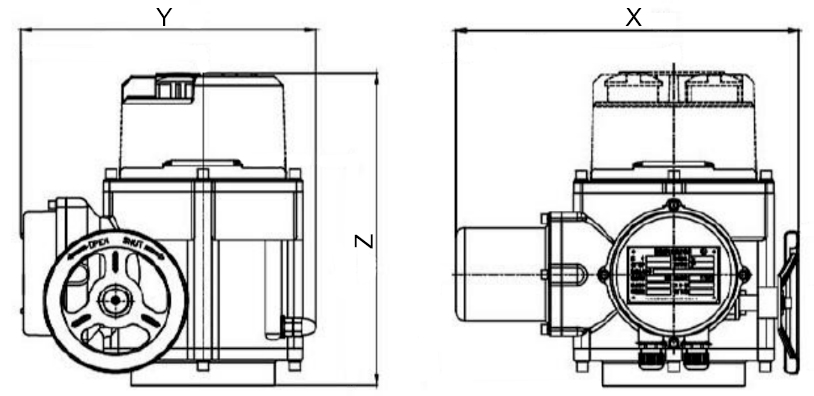

Эскиз габаритов электроприводов DN.ru QT-EX-хM-O2-220VAC-У1
|
Материалы деталей кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку:
| № |
Наименование |
Материал |
| 1 |
Корпус |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 2,3 |
Патрубок |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 4 |
Шар |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 5 |
Уплотнительное седло |
PTFE |
| 6 |
Шток |
нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) |
| 7 |
Упорная шайба |
PTFE |
| 8 |
Кольцеобразное уплотнение |
FKM |
| 9 |
Набивка |
PTFE |
| 10 |
Сальник |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 11 |
Дисковая пружина |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 12 |
Предохранительная крышка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 13 |
Шайба |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 14,15 |
Гайка |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
| 17 |
Шпилька |
нержавеющая сталь AISI 304 (аналог 08Х18Н10) |
|
Эскиз материалов кранов шаровых DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду40-100 Ру63 полнопроходных, под приварку
|
