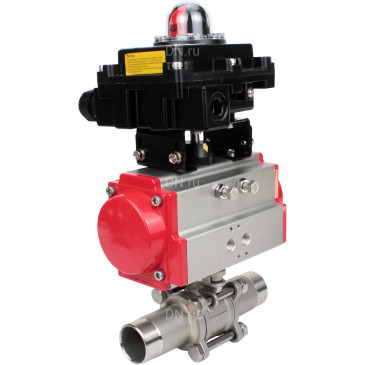

Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходные, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-SA и блоком концевых выключателей APL-410N EX
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10 Ру63 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-052 и БКВ APL-410N EX
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 10 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 130 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 1.90 кг
Артикул: D160-52972
Доставим в город Москва:
В наличии:
23 794
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду15 Ру63 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-083 и БКВ APL-410N EX
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 15 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 150 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 4.40 кг
Артикул: D160-52975
Доставим в город Москва:
В наличии:
32 569
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду32 Ру63 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-083 и БКВ APL-410N EX
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 32 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 195 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 5.65 кг
Артикул: D160-52979
Доставим в город Москва:
В наличии:
36 381
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду20 Ру63 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-105 и БКВ APL-410N EX
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 20 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 155 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 8.20 кг
Артикул: D160-52977
Доставим в город Москва:
В наличии:
36 442
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду25 Ру63 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-105 и БКВ APL-410N EX
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 25 мм
Давление номинальное: 63 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 186 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 8.66 кг
Артикул: D160-52978
Доставим в город Москва:
В наличии:
39 190
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду40 Ру40 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-105 и БКВ APL-410N EX
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 40 мм
Давление номинальное: 40 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 231 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 9.68 кг
Артикул: D160-52980
Доставим в город Москва:
В наличии:
43 282
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду50 Ру40 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-105 и БКВ APL-410N EX
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 50 мм
Давление номинальное: 40 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 243 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 10.70 кг
Артикул: D160-52981
Доставим в город Москва:
В наличии:
49 766
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду65 Ру25 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-105 и БКВ APL-410N EX
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 65 мм
Давление номинальное: 25 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 290 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 14.60 кг
Артикул: D160-52982
Доставим в город Москва:
В наличии:
70 342
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду80 Ру25 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-130 и БКВ APL-410N EX
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 80 мм
Давление номинальное: 25 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 302 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 21.90 кг
Артикул: D160-52983
Доставим в город Москва:
В наличии:
96 012
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду100 Ру25 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-140 и БКВ APL-410N EX
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 100 мм
Давление номинальное: 25 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 326 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 33.20 кг
Артикул: D160-52973
Доставим в город Москва:
В наличии:
139 346
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду125 Ру16 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-210 и БКВ APL-410N EX
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 125 мм
Давление номинальное: 16 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 360 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 56.10 кг
Артикул: D160-52974
Доставим в город Москва:
В наличии:
284 733
₽
$
€
?
до 2024-12-22
Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду150 Ру16 полнопроходной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с пневмоприводом DN.ru PA-SA-210 и БКВ APL-410N EX
Управление: пневмопривод с возвратными пружинами
Производитель: DN.ru, Россия
Диаметр: 150 мм
Давление номинальное: 16 бар
Тип присоединения: под приварку
Корпус: Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина: 390 мм
Уплотнение: PTFE
Среда: вода, пар, нефтепродукты, нейтральные среды, газообразные среды
Температура: 180 °C
Вес: 60.30 кг
Артикул: D160-52976
Доставим в город Москва:
В наличии:
382 923
₽
$
€
?
до 2024-12-22
Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Приводы пневматические DN.ru поворотные двойного действия PA-DA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм. Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. В герметичной коробке, как правило, находятся два механических переключателя рассчитанными на напряжение до 250 В, которые отслеживают положение штока привода и сигнализируют в крайних положениях. Монтируют их сверху на поверхность привода. В верхней части блока концевых выключателей расположена двухцветная полусфера визуального индикатора. Если присоединенная трубопроводная арматура закрыта, то видна только красная часть полусферы с надписью CLOSED; если открыта — только желтая с надписью OPEN. Данный визуальный индикатор хорошо виден издалека, чем упрощает осмотр оборудования, а цветовое различие открытого и закрытого положения уменьшает вероятность ошибочного восприятия информации. Благодаря использованию БКВ становится возможным передавать информацию о положении трубопроводной арматуры (открыто/закрыто) в автоматизированные системы управления, что позволяет повысить надежность системы в целом и упрощает проведение диагностики при обнаружении неисправностей. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Технические параметры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-SA и блоком концевых выключателей APL-410N EX:
|
Краны шаровые DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходные, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-SA и блоком концевых выключателей APL-410N EXГабариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-SA и блоком концевых выключателей APL-410N EX:
Эскиз габариты и размеры кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-SA и блоком концевых выключателей APL-410N EX
| Таблица деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-SA и блоком концевых выключателей APL-410N EX:
Эскиз деталей и материалов кранов шаровых DN.ru BV3232P(3pc)-FP-W-ISO-H LONG Ду10-150 Ру16-63 полнопроходных, корпус - нержавеющая сталь 316, под приварку, с пневмоприводом DN.ru PA-SA и блоком концевых выключателей APL-410N EXТехнические параметры пневмопривода DN.ru
|
Пневмопривод DN.ruГабариты и размеры пневмопривода DN.ru :
|
Эскиз габаритов и размеров пневмопривода DN.ruТаблица деталей и материалов пневмопривода DN.ru :
Технические параметры блока концевых выключателей DN.ru APL-410N EX
Блок концевых выключателей DN.ru APL-410N EXГабариты и размеры блока концевых выключателей DN.ru APL-410N EX:
|
Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-410N EXТаблица деталей и материалов блока концевых выключателей DN.ru APL-410N EX:
Эскиз деталей и материалов блока концевых выключателей DN.ru APL-410N EX | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
