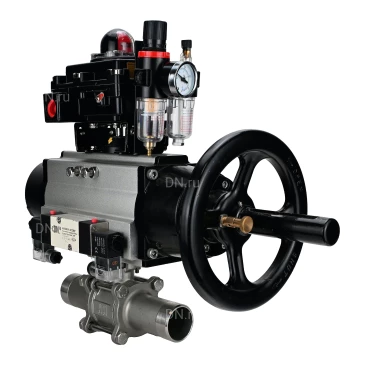

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Блок концевых выключателей – это электротехническое устройство, предназначенное для размыкания и замыкания рабочей цепи и для визуализации положений запорного органа трубопроводной арматуры. Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы. |
Общие технические характеристики кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG| Характеристика | Значение |
|---|
| Температура рабочей среды t, ⁰C | от -20 до +180 | | Рабочая среда | вода, пар, нефтепродукты и другие жидкие или газообразные среды, нейтральные к материалам крана | | Присоединение к трубопроводу | приварное | | Тип проходного сечения | полнопроходной | | Класс герметичности шарового затвора | «А» по ГОСТ 9544-2015 | | Материал корпуса | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | Материал шара | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | Сферы применения | системы отопления и водоснабжения, промышленные трубопроводы | | Средний срок службы, лет | 5 | | Средний ресурс, циклов закрытие/открытие | 100 000 (при неагрессивной среде и средних значениях давления и температуры) |
|  Изображение кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG |
Габариты и рамеры кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG| Модель | d, мм | D, мм | B, мм | L, мм |
|---|
| Ду100 | 100 | 114.3 | 3 | 326 |
|  Эскиз габаритов и размеров кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG |
Материалы кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG| № | Наименование | Материал |
|---|
| 1 | Корпус | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 2 | Боковой элемент (2 шт) | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 3 | Шар | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 4 | Уплотнение шара | PTFE | | 5 | Уплотнение штока | PTFE | | 6 | Втулка | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 7 | Шток | нержавеющая сталь AISI 304 (аналог 08Х18Н10) | | 8 | Шайба | нержавеющая сталь | | 9 | Гайка | нержавеющая сталь А2-70 (аналог 08Х18Н10) | | 10 | Болт | нержавеющая сталь А2-70 (аналог 08Х18Н10) | | 13 | Гайка | нержавеющая сталь А2-70 (аналог 08Х18Н10) |
|  Эскиз материалов и деталей кранов шаровых DN.ru BV3131P(3pc)-FP-W-ISO-H LONG |
Технические параметры блоков подготовки воздуха DN.ru AFC2000| Характеристика | Значение |
|---|
| Рабочее давление, бар | 8 | | Максимальное давление, бар | 10 | | Регулируемый диапазон давления, бар | 0,5 ÷ 9 | | Давление разрушения, бар | 15 | | Подсоединение воздуха | 1/4" | | Рабочая температура, ⁰C | от -5 до +60 | | Размер фильтруемых частиц, мкм | 40 | | Вязкость масла | ISO VG 32 | | Вес, кг | 0,395 |
|  Изображение блоков подготовки воздуха DN.ru AFC2000 |
Технические параметры блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных| Характеристика | Значение |
|---|
| Корпус | всепогодный IP65/NEMA4&4X взрывозащищенный Exd IIB T6 | | Совместимые устройства | - четвертьоборотные пневмоприводы; - любые исполнительные механизмы с поворотом вала на 90° | | Полный угол поворота | 90° | | Кабельные вводы | 2 x NPT1/2” | | Электрическое подключение | клеммы с винтовым зажимом 8 точек (0,05 – 2,5) мм 2 | | Резьба кабельного ввода | 2 x NPT1/2” | | Тип визуального индикатора | двухцветная полусфера: ОТКРЫТО (Open) - желтый ЗАКРЫТО (Closed) - красный | | Переключатели/датчики | два механических переключателя два датчика приближения | | Номинальное напряжение, В | 250 | | Номинальный ток, А | 10 | | Допустимая температура окружающей среды, °С | от -25 до +80 | | Срок службы, лет | 10 |
|  Изображение блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных |
Деталировка блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных| № | Наименование | Материал |
|---|
| 1 | Визуальный индикатор | ABS пластик / поликарбонат | | 2 | Крышка визуального индикатора | поликарбонат | | 3 | Этикетка | - | | 4 | Винты крышки БКВ | нержавеющая сталь | | 5 | Крышка корпуса БКВ | литье алюминия под давлением | | 6 | Вал | нержавеющая сталь | | 7 | Концевые выключатели | - | | 8 | Кулачки (эксцентрики) | поликарбонат | | 9 | Корпус БКВ | литье алюминия под давлением | | 10 | Клеммник | - | | 11 | Клемма заземления | нержавеющая сталь | | 12 | Отверстие (резьба) для кабельного ввода | - | | 13 | Кронштейн | нержавеющая сталь |
|  Эскиз деталировки блоков концевых выключателей DN.ru APL-410N EX взрывозащищенных |
Технические параметры пневмораспределителей DN.ru 4V320-08 NAMUR AC220V| Характеристика | Значение |
|---|
| Тип пневмораспределителя | золотниковый | | Материал корпуса | алюминевый сплав и технополимер | | Управление | двустороннее электромагнитное | | Присоединение к пневмоприводу | стыковочная поверхность по стандарту NAMUR (VDI/VDE3845) | | Схема работы | 5/2 – 5 рабочих линий; 2 позиции | | Эффективная площадь сечения, мм2 | 25 (Cv = 1,4) | | Размер порта подвода воздуха (в пневмораспределитель) | G 1/4 | | Размер портов отвода воздуха (в пневмопривод) | 2 х Ø20 | | Размеры выхлопных портов (сброс в атмосферу) | 2 х G 1/4 | | Рабочее давление, бар | 1,5 ÷ 8 | | Максимальное давление, бар | 12 | | Рабочая среда | очищенный воздух (тонкость очистки 40 мкм) | | Напряжение питания, В | 220 | | Полная мощность, В·А | 4,5 | | Допустимые изменения напряжения питания | ±10% | | Степень защиты/класс изоляции | IP65/F | | Температура эксплуатации, °C | от -5 до +50 | | Максимальная частота срабатывания | 5 циклов в секунду | | Минимальное время переключения, с | 0,05 | | Пропускная способность, л/мин | 1 350 | | Средний ресурс, циклов | 20 000 000 | | Вес, кг | 1,200 |
|  Изображение пневмораспределителей DN.ru 4V320-08 NAMUR AC220V |
Технические параметры пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом| Характеристика | Значение |
|---|
| Тип пневмопривода | двойного действия | | Давление управления, бар | 2 ÷ 8 | | Управляющая среда | подготовленный воздух не выше 5 класса по ГОСТ 17433-80 | | Рабочая температура, °C | от -20 до +80 | | Визуальный индикатор положения | открыто / закрыто | | Ручное управление | открыто / закрыто | | Ручное управление | маховик | | Угол поворота, ° | 90 ± 5 | | Стандарт верхнего соединения | NAMUR | | Стандарт соединения подачи воздуха | NAMUR | | Присоединительная резьба подачи воздуха | G 1/4ʺ | | Тип ISO фланца | F07/F10 | | Квадрат штока, мм | 22х22 | | Вес, кг | 9 | | Средний ресурс, циклов закрытие/открытие | 300 000 |
|  Изображение пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом |
Деталировка пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом| № | Наименование детали | Материал |
|---|
| 1 | Индикаторный винт | ABS - пластик | | 2 | Индикатор положения | ABS - пластик | | 3 | Пружинный зажим | нержавеющая сталь 304 | | 4 | Шайба | нержавеющая сталь 304 | | 5 | Внешняя шайба | инженерный пластик | | 6 | Регулировочный винт | нержавеющая сталь 304 | | 7 | Гайка | нержавеющая сталь 304 | | 8 | Шайба | нержавеющая сталь 304 | | 9 | Корпус | экструдированный алюминиевый сплав | | 10 | Поршень | литой под давлением алюминиевый сплав | | 11 | Уплотнительное кольцо поршня | NBR | | 12 | Группа подшипников | инженерный пластик | | 13 | Уплотнительное кольцо торцевой крышки | NBR | | 14 | Торцевая крышка | литой алюминиевый сплав, покрытый полиэфирной краской | | 15 | Винт крепежный | нержавеющая сталь 304 | | 16 | Шайба внутренняя | инженерный пластик | | 17 | Уплотнительное кольцо | NBR | | 18 | Подшипник | инженерный пластик | | 19 | Фиксатор | легированная сталь | | 20 | Шестерня | легированная сталь | | 21 | Подшипник | инженерный пластик | | 22 | Уплотнительное кольцо | NBR |
|  Эскиз деталировки пневмоприводов DN.ru PA-DA-105-1 двойного действия со штурвалом |
